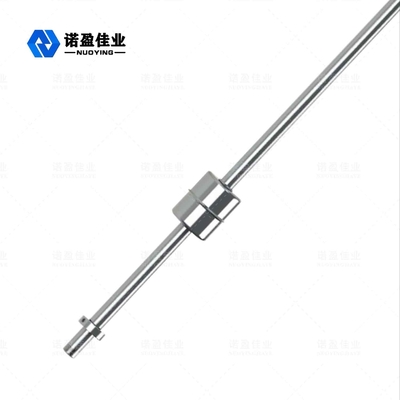

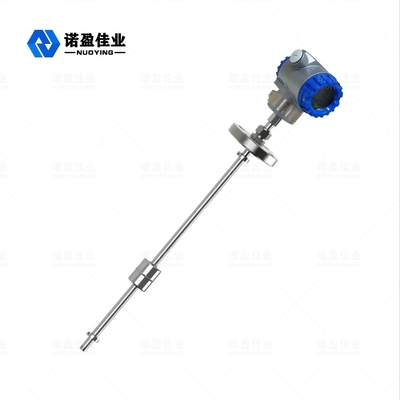

NYCZ500 SS304 เครื่องส่งสัญญาณระดับแม่เหล็กชนิดลอย 50-5000 มม. 720mW

NYCZ500 การวัดระดับของน้ําเหลว

เครื่องวัดระดับน้ําลอยแม่เหล็ก

แม็กเนตฟลอทระดับ เมตรการดําเนินงาน หลักการ

เครื่องวัดระดับของของเหลวแม่เหล็กใช้ยางลอยแม่เหล็กวงขึ้นหรือลงกับระดับของของเหลวเพื่อทําให้ตัวส่งนําการดูดของท่อสปริงแห้งในไม้วัดเปลี่ยนระดับของของเหลวเป็นสัญญาณออกของไฮโดรไซแลมีนที่ตรงกับการต่อต้านไฟฟ้า, แล้วติดตั้งโมดูลวงจรขนส่งบูรณาการในกล่องการเชื่อมต่อ. สัญญาณความต้านทานถูกแปลงเป็นสองสาย 4 ^ 2 OmA การออกสัญญาณมาตรฐาน,และเครื่องวัดระดับของของเหลว maglev ยังให้บริการด้าน LED จิติมาแสดงผลเพื่อวัดระดับของของเหลวภัณฑ์ซีรีส์ NYFZ-X เป็นมาตรฐาน ป้องกันการละลายและกันระเบิด

โดยใช้หลักการของความสามารถระบายน้ําและการเชื่อมต่อทางแม่เหล็ก เครื่องวัดระดับของของเหลวแบบ Maglev มีชุดของท่อสปริงแห้งและตัวต่อสู้ที่แม่นยําในท่อตรวจจับเมื่อลอยแม่เหล็กเคลื่อนขึ้นและลงตามท่อตรวจจับกับความแตกต่างของระดับของเหลว, ความต้านทานการออกของท่อทดสอบถูกเปลี่ยนโดยเชื่อมต่อท่อสปริงแห้งในระดับของเหลวในรอบโมดูลวงจรแปลงในกล่องการเชื่อมแปลงค่าความต้านทานไปยังการออกกําลัง 4 ~ 20mA.

แม็กเนตพลอย ระดับเมตรปริมาตรเทคนิค

※ หมายเหตุ:สินค้าสามารถปรับแต่งตามไปยังความต้องการเฉพาะเจาะจงของผู้ใช้!

แม็กเนตฟลอท ระดับ เมตรลักษณะการออกแบบ

• โครงสร้างเรียบง่าย แข็งแรงและน่าเชื่อถือ การทํางานที่มั่นคง
• จอแสดงสีแดงที่แสดงระดับของของเหลว อินทรีย์ จับตาและอ่านง่าย
• มีรูปแบบการติดตั้งที่หลากหลายรูปแบบการเชื่อมต่อที่หลากหลายรูปแบบสามารถเลือกได้
• ระยะการวัดใหญ่ และกระบวนการวัดทั้งหมดไม่มีพื้นที่ตาบอด
• การวัดต่อเนื่องของระดับของเหลวของเหลวต่าง ๆ และอุณหภูมิสูง, ความดันสูง, สื่อที่กินและเผาไหม้และระเบิด
• เครื่องตรวจสอบถูกแยกออกจากสื่อการวัดโดยสมบูรณ์แบบ ปลอดภัยและน่าเชื่อถือ
• การออกแบบมืออาชีพสําหรับความดันและอุณหภูมิพิเศษ

แม็กเนตฟลอทระดับความต้องการในการติดตั้งเครื่องวัด

• ก่อนการติดตั้ง ตรวจสอบว่าวงแหวนขีดระยะลอยลอยอยู่ใต้ท่อตรวจจับหรือไม่ เช่น ปล่อยมันด้วยกุญแจรังค์ เพื่อป้องกันการลอยลอยระหว่างการใช้
• การติดตั้งต้องตั้งตั้งเพื่อให้ความปลอดภัยในการเคลื่อนย้ายของลอยแม่เหล็กขึ้นและลงในท่อทดสอบ
• หลีกเลี่ยงการขับเคลื่อนแม่เหล็กรอบท่อตรวจจับ ไม่เช่นนั้นมันจะส่งผลกระทบโดยตรงการทํางานปกติของเครื่องวัดระดับของของเหลว
• สําหรับสื่อที่ง่ายในการปรับขนาด อุปกรณ์ควรถูกทําความสะอาดเป็นประจํา เพื่อหลีกเลี่ยงการกั้นลอยและส่งผลต่อการวัด
• วิธีการติดตั้งเฉพาะอย่างยิ่งคือ ดังนี้
• วิธีที่ 1: การแปรรูปหลุมติดตั้งบนฝาปิด flange และหมุนตรงเข้าในเครื่องวัดระดับของของเหลว maglev ตามที่แสดงในรูป 1
• วิธีที่ 2: เครื่องวัดระดับ Maglev ที่ติดตั้งพร้อมกับตัวรับสัญญาณและหมึกล็อค
• วิธีที่ 3: การประมวลผลรูเส้น G2 บนฝาของถังที่สะดวกในการใส่ในลูกบอล float ตามรูป 3
• วิธีที่ 4: ความยาวของไม้วัดสามารถปรับตามความสูงของระดับของของเหลวโดยใช้หัวเชื่อมเคลื่อนที่, ดังที่แสดงในรูป 4

แม็กเนตฟลอทระดับสาขาใช้งานของเมตร

เครื่องวัดระดับ Maglev เหมาะสําหรับการแสดงระดับของของเหลวบนถังของสารเคมี, น้ํามันและอุปกรณ์อุตสาหกรรมอื่น ๆ ปัจจุบันมันได้รับการใช้อย่างแพร่หลายในน้ํามัน, สารเคมี, โลหะ, พลังงาน,อาหาร, ยา, การผลิตกระดาษ และอุตสาหกรรมอื่น ๆ ของการวัดและควบคุมระดับของของเหลว
