รายละเอียดสินค้า:
|
| แอปพลิเคชันทั่วไป: | การวัดระดับของเหลว | ช่วงการวัด: | 0〜6m |
|---|---|---|---|
| ความแม่นยำในการวัด: | ±3mm,±5mm | ความหนาแน่นปานกลาง: | ≥0.425g/cm3 |
| ความแตกต่างของความหนาแน่น: | ≥0.1 g/cm3 | ความหนืดปานกลาง: | ≤0.4Pa.S |
| เอาต์พุตควบคุม: | 220VAC, 1A | เอาท์พุทการส่ง: | 4 ~ 20mA (แหล่งจ่ายไฟ 24VDC) |
| แสงสูง: | เครื่องส่งสัญญาณระดับลอยแม่เหล็กแบบจาน,เซ็นเซอร์ระดับลอยแม่เหล็ก 6 ม.,เครื่องส่งสัญญาณระดับลอยแม่เหล็กแบบแปลน |
||

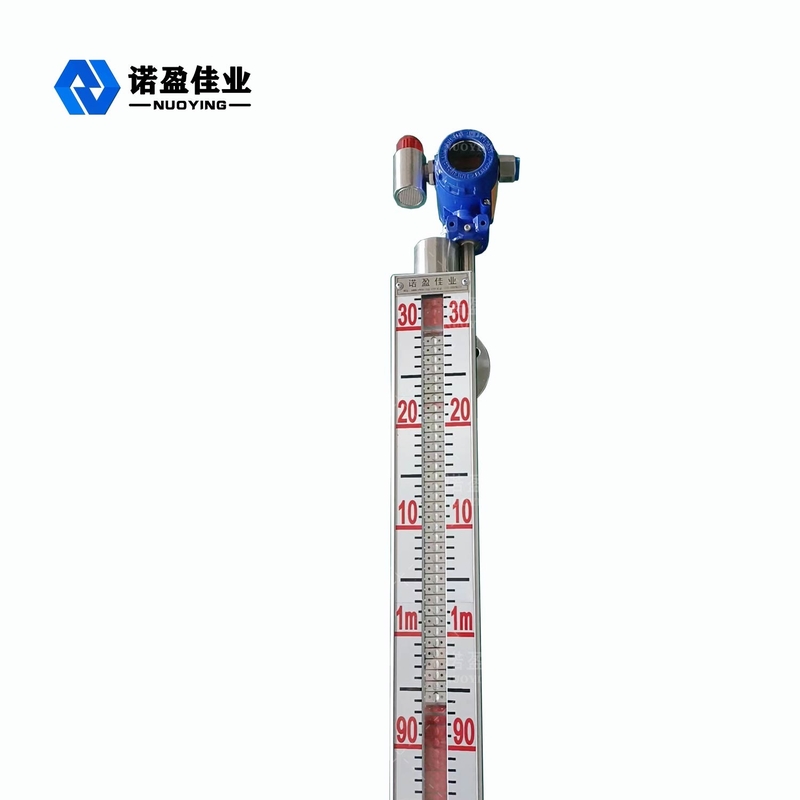

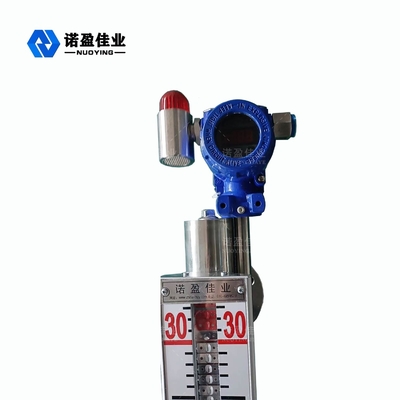

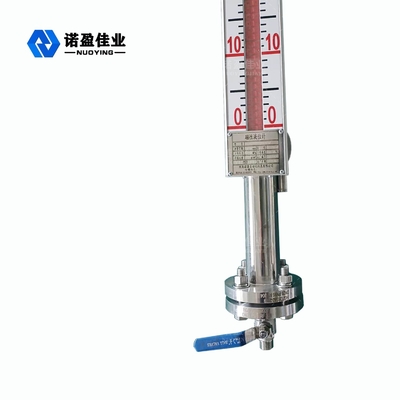

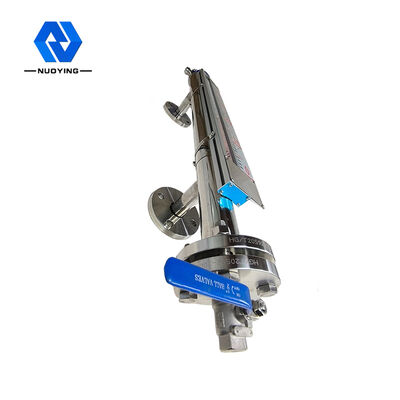

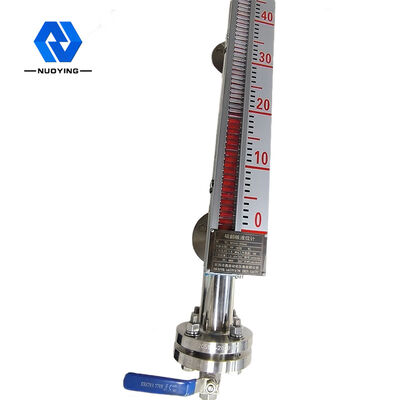

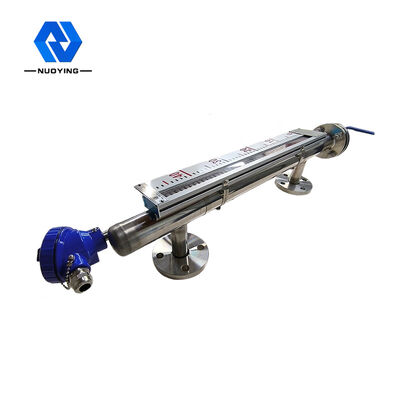

ตัวส่งสัญญาณระดับแม่เหล็ก NYUHZ ที่สะดุดตา 6m การติดตั้งหน้าแปลน
NYUHZ แผ่นส่งสัญญาณระดับแม่เหล็กหลักการทำงาน
เครื่องวัดแม่เหล็กมีห้องที่มีลูกลอยและช่องเชื่อมต่อโดยหน้าแปลนหรือการเชื่อมต่อที่เหมาะสมอื่น ๆไปที่ภาชนะตามหลักการของตัวเชื่อมต่อ โดยการเปลี่ยนแปลงระดับของเหลวในภาชนะ ระดับของเหลวในโพรงจะเหมือนกับระดับของเหลวในภาชนะ ดังนั้น ลูกบอลลอยในห้องถูกขับเคลื่อนขึ้นและลง ด้วยการขึ้นและลงของระดับของเหลวในภาชนะณ จุดนี้ เรามองไม่เห็นระดับของเหลว ดังนั้นเราจึงมีจอแสดงผลแบบพลิกคอลัมน์แม่เหล็กที่ด้านนอกของโพรง

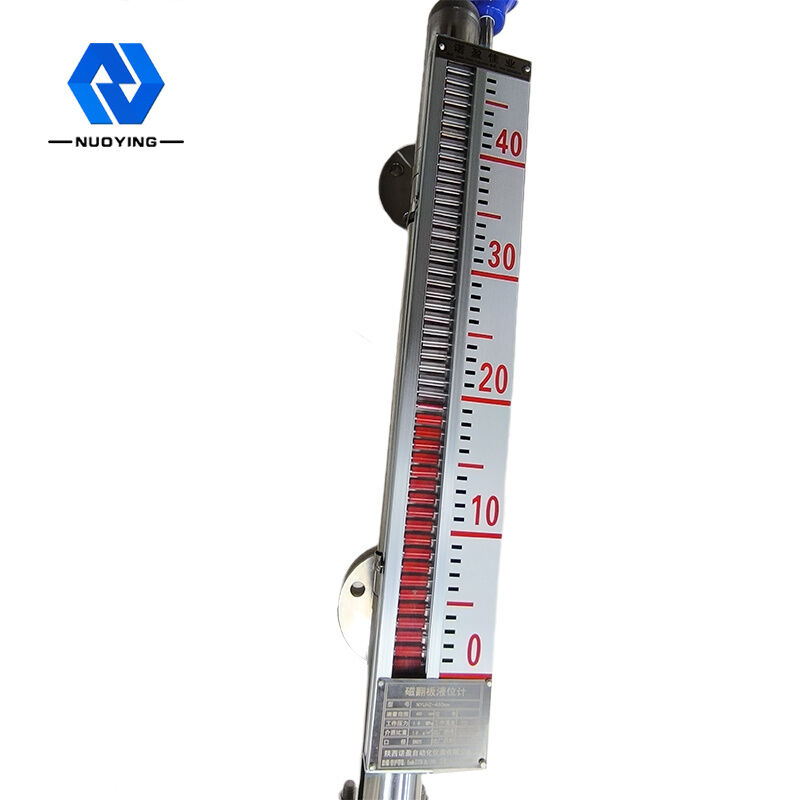

ระหว่างของเหลวจมลูกลอยกับส่วนลอยที่ติดตั้งเหล็กแม่เหล็กถาวรที่ทางแยก เมื่อระดับของเหลวในภาชนะที่วัดได้เพิ่มขึ้นและลดลง แม่เหล็กจะลอยในท่อตัววัดระดับของเหลวเช่นกันเหล็กแม่เหล็กถาวรในลูกลอยจะถูกส่งไปยังตัวบ่งชี้คอลัมน์แม่เหล็กโดยข้อต่อแม่เหล็ก ขับลูกกลิ้งสีแดงและสีขาวให้พลิก 180 °เมื่อระดับของเหลวเพิ่มขึ้น คอลัมน์พลิกจะเปลี่ยนจากสีขาวเป็นสีแดง และเมื่อระดับของเหลวลดลง, ผมตรงกันข้าม.Tทางแยกสีแดงและสีขาวของตัวบ่งชี้คือความสูงที่แท้จริงของระดับของเหลวภายในภาชนะจึงระบุระดับของเหลวได้ชัดเจน
NYUHZ แผ่นส่งสัญญาณระดับแม่เหล็กพารามิเตอร์ทางเทคนิค
| แอปพลิเคชันทั่วไป | การวัดระดับของเหลว |
| ช่วงการวัด | 0~6m |
| ความแม่นยำในการวัด | ±3mm,±5mm(ไม่จำเป็น) |
| ความหนาแน่นปานกลาง | ≥0.425g/cm3 |
| ความแตกต่างของความหนาแน่น | ≥0.1 ก./ซม.3 |
| ความหนืดปานกลาง | ≤0.4Pa.S |
| เอาต์พุตควบคุม | 220VAC, 1A |
| เอาท์พุทการส่ง | 4 ~ 20mA (แหล่งจ่ายไฟ 24VDC) |
| อุณหภูมิกระบวนการ | -50 ~ 350 °C |
| แรงดันในกระบวนการ | -0.1~ +16MPa |
| อัตราความแตกต่าง | ±lm |
| กระบวนการเชื่อมต่อ | หน้าแปลน (ไม่จำเป็น) |
| เกรดป้องกัน | IP67 |
| เกรดป้องกันการระเบิด: | Exia IICT6 Ga (อุปกรณ์เสริม) |
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามเพื่อข้อกำหนดเฉพาะของผู้ใช้!
NYUHZ แผ่นส่งสัญญาณระดับแม่เหล็กคุณสมบัติการออกแบบ
◎โครงสร้างเรียบง่าย มั่นคง และเชื่อถือได้ การดำเนินงานที่มั่นคง
◎มาตราส่วนการแสดงฉากมีความชัดเจน อ่านง่าย สะดุดตา
◎ระดับของเหลวที่สามารถวัดและระบุว่ามีฤทธิ์กัดกร่อน ไวไฟ เป็นพิษ อุณหภูมิสูง กวนและปนเปื้อน
◎สามารถเลือกรูปแบบการติดตั้งได้หลายรูปแบบ สามารถเลือกรูปแบบการเชื่อมต่อได้หลายแบบ
◎ออกแบบช่วงแรงดันตั้งแต่สุญญากาศเต็มถึง 10 MPa
◎ช่วงอุณหภูมิการออกแบบ-160 〜+450 °C
◎การออกแบบอย่างมืออาชีพสำหรับแรงดันและอุณหภูมิพิเศษ
NYUHZ แผ่นส่งสัญญาณระดับแม่เหล็กข้อกำหนดในการติดตั้ง
NYUHZ แผ่นส่งสัญญาณระดับแม่เหล็กใบสมัคร
มาตรวัดระดับแผ่นแม่เหล็กสามารถใช้สำหรับการตรวจจับระดับกลางของหอคอย แท็งก์ ร่อง ภาชนะทรงกลม และหม้อไอน้ำเครื่องวัดระดับแผ่นแม่เหล็กสามารถบรรลุการปิดผนึกสูง ป้องกันการรั่วไหล และเหมาะสำหรับอุณหภูมิสูง ความดันสูง โอกาสทนต่อการกัดกร่อน
