รายละเอียดสินค้า:
|
รุ่นสินค้า: | NYRD703 | ประเภทเสาอากาศ: | ประเภทสายคู่ |
---|---|---|---|
วัสดุเสาอากาศ: | 304,316 (ไม่บังคับ) | อุณหภูมิกระบวนการ: | -40~130℃ |
แรงดันในกระบวนการ: | -0.1~4.0MPa | ขั้นตอนการเชื่อมต่อ: | หน้าแปลน (ไม่จำเป็น) |
ระดับการป้องกัน: | IP67 | เกรดกันระเบิด: | Exia II CT6 กา |
แสงสูง: | 1.8GHz Guided Radar Level Sensor,เครื่องวัดระดับเรดาร์ของเสาอากาศสายเคเบิลคู่,เครื่องวัดระดับเรดาร์แบบคลื่นนำทาง |

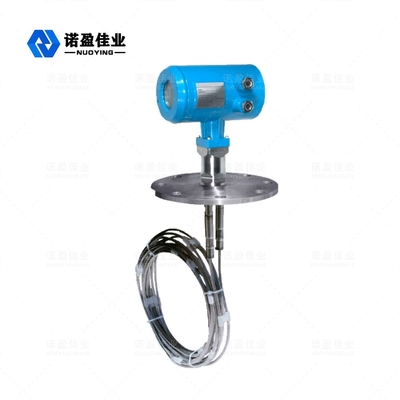

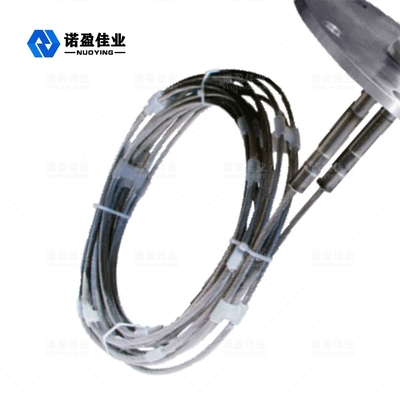

เสาอากาศสองสาย NYRD703 1.8GHz Guided Wave Radar Level Meter Large Blue Case
NYRD703 1.8GHz Guided Wave Radar Level Meter หลักการทำงาน
พัลส์ไมโครเวฟความถี่สูงที่ปล่อยออกมาจากเรดาร์คลื่นนำทางจะแพร่กระจายไปตามส่วนประกอบการตรวจจับ (สายเคเบิลเหล็ก) และเมื่อพบสื่อที่วัดได้ เนื่องจากการเปลี่ยนแปลงอย่างกะทันหันของค่าคงที่ไดอิเล็กตริก มันทำให้เกิดการสะท้อนกลับ และส่วนหนึ่งของพลังงานพัลส์ จะสะท้อนกลับมาช่วงเวลาระหว่างพัลส์ที่ส่งและพัลส์ที่สะท้อนกลับเป็นสัดส่วนกับระยะห่างของตัวกลางที่วัดได้
NYRD703 1.8GHz Guided Wave Radar Level Meter พารามิเตอร์ทางเทคนิค
แอปพลิเคชันทั่วไป |
ของเหลวที่มีค่าคงที่ไดอิเล็กตริกต่ำ (เช่น เมทานอล น้ำมันก๊าด สารละลายพอลิโพรพิลีน แนฟทา ฯลฯ) |
ส่งความถี่ | 1.8GHz |
รุ่นสินค้า | NYRD703 |
ประเภทเสาอากาศ |
ประเภทสายคู่ |
วัสดุเสาอากาศ | 304,316(ไม่จำเป็น) |
การสุ่มตัวอย่างเสียงสะท้อน | 55 ครั้ง/วินาที |
ช่วงการวัด | 6m |
ความแม่นยำในการวัด | ±1mm |
แหล่งจ่ายไฟ | 24VDC,220VAC |
สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485/Modbus... |
อุณหภูมิกระบวนการ | -40~130℃ |
แรงดันในกระบวนการ | -0.1~4.0MPa |
ขั้นตอนการเชื่อมต่อ | หน้าแปลน (ไม่จำเป็น) |
ระดับการป้องกัน | IP67 |
เกรดกันระเบิด | Exia II CT6 กา |
หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งได้ตามความต้องการเฉพาะของผู้ใช้!
NYRD703 1.8GHz Guided Wave Radar Level Meter Design คุณสมบัติ
1. เครื่องวัดระดับเรดาร์คลื่นนำทางใช้เทคโนโลยีการประมวลผลไมโครเวฟขั้นสูงและเทคโนโลยีการประมวลผล Echo Discovery ที่เป็นเอกลักษณ์ การวัดการสัมผัส ความแม่นยำในการวัดสูงและการวัดที่แม่นยำยิ่งขึ้นในเวลาเดียวกัน เรดาร์คลื่นนำทางมีความทนทานต่อการยึดเกาะและไม่ได้รับผลกระทบจากสภาพแวดล้อมภายนอก เช่น อุณหภูมิปานกลางและการยึดเกาะ
2. วิธีการเชื่อมต่อกระบวนการและประเภทของส่วนประกอบการตรวจจับที่หลากหลายทำให้มาตรวัดระดับเรดาร์คลื่นนำทาง 70X ซีรีส์เหมาะสำหรับสภาพการทำงานที่ซับซ้อนและการใช้งานที่หลากหลายเช่น: อุณหภูมิสูง แรงดันสูง และตัวกลางคงที่ไดอิเล็กตริกต่ำ
3. การใช้โหมดการทำงานของพัลส์ ผลิตภัณฑ์มีพลังงานปล่อยต่ำมาก และสามารถติดตั้งในภาชนะโลหะและอโลหะต่าง ๆ โดยไม่เป็นอันตรายต่อร่างกายมนุษย์และสิ่งแวดล้อม
