รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | ตกผลึกง่าย ควบแน่น ของเหลวกัดกร่อนรุนแรง ผง | วัสดุเสาอากาศ: | เสาอากาศแบบหยดน้ำ, PTFE (อุปกรณ์เสริม) |
---|---|---|---|
ช่วงการวัด: | 40M | อุณหภูมิปานกลาง: | -40~+260℃ |
กระบวนการเชื่อมต่อ: | หน้าแปลน (ไม่จำเป็น) | ความดันในกระบวนการ: | -0.1~2.0MPa |
สัญญาณเอาท์พุต: | 4...20mA/HART/RS485/Modbus... | อินเทอร์เฟซไฟฟ้า: | M20×1.5, 1/2 NPT |
แสงสูง: | เครื่องส่งสัญญาณระดับของเหลว 2.0MPa,เซ็นเซอร์ระดับเรดาร์แบบหยดน้ำ,เครื่องส่งสัญญาณระดับเรดาร์ของถังของเหลว |

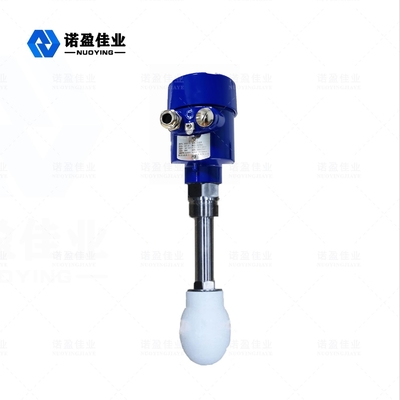

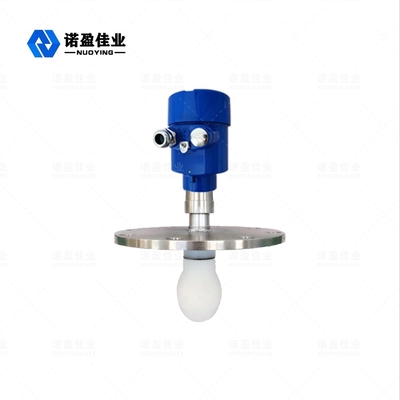

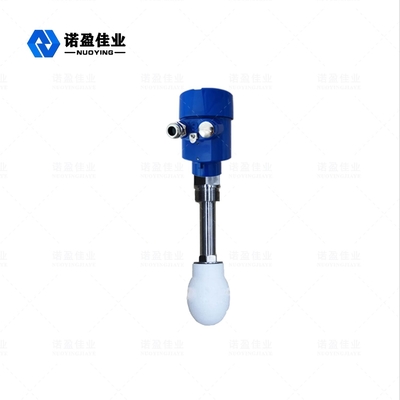

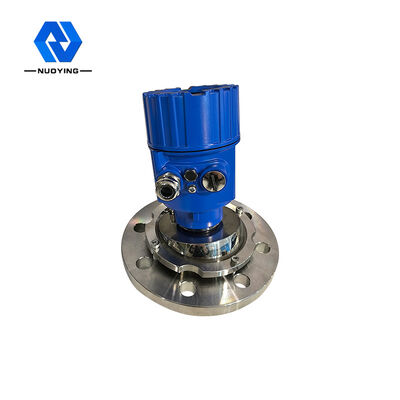

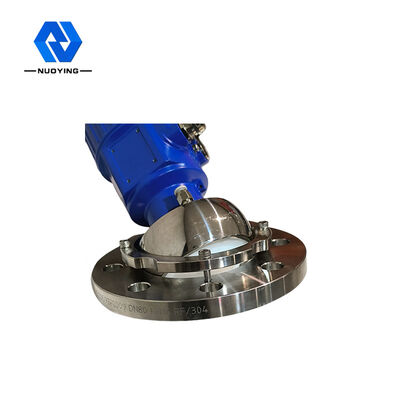

ขายร้อน Water Drop Type 26GHz NYRD-SD Radar Level Transmitter
หลักการทำงานของเครื่องส่งสัญญาณระดับเรดาร์ NYRD-SD 26GHz
เครื่องวัดระดับเรดาร์ เซ็นเซอร์ซีรีส์ NYRD80X เป็นเครื่องมือวัดระดับเรดาร์ความถี่สูง 26GHz พร้อมระยะการวัดสูงสุด 80 เมตรเสาอากาศได้รับการปรับให้เหมาะสมยิ่งขึ้น และไมโครโปรเซสเซอร์ที่รวดเร็วรุ่นใหม่สามารถดำเนินการวิเคราะห์และประมวลผลสัญญาณในอัตราที่สูงขึ้น ทำให้สามารถใช้เครื่องมือนี้ในกาต้มน้ำปฏิกิริยา ถังขยะแข็ง และเงื่อนไขการวัดที่ซับซ้อนบางอย่างได้สัญญาณจะถูกส่งไปยังส่วนวงจรอิเล็กทรอนิกส์และแปลงเป็นสัญญาณระดับวัตถุโดยอัตโนมัติ (เนื่องจากพัลส์เดินทางเร็วมาก เวลาที่ใช้สำหรับคลื่นแม่เหล็กไฟฟ้าเพื่อไปถึงเป้าหมายและสะท้อนกลับไปยังเครื่องรับเกือบจะในทันที)
Datum ของการวัด: พื้นผิวก้นเกลียวหรือพื้นผิวซีลของหน้าแปลน
คุณสมบัติการออกแบบเครื่องส่งสัญญาณระดับเรดาร์ NYRD-SD 26GHz
1.ขนาดเสาอากาศมีขนาดเล็ก ติดตั้งง่าย;เรดาร์แบบไม่สัมผัส ไม่สึก ไม่มีมลพิษ
2. ไม่ค่อยได้รับผลกระทบจากการกัดกร่อนและโฟมไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของความหนาแน่น อุณหภูมิ และความดันปานกลาง
3. สภาพแวดล้อมที่มีฝุ่นรุนแรงมีผลกระทบต่อการทำงานของเครื่องวัดระดับความถี่สูงเพียงเล็กน้อย
4.ความยาวคลื่นสั้นลง การสะท้อนที่ดีขึ้นสำหรับพื้นผิวแข็งเอียง
5.มุมลำแสงขนาดเล็กและพลังงานเข้มข้น
6. พื้นที่ตาบอดของการวัดมีขนาดเล็กลง และผลลัพธ์ที่ดีสามารถทำได้สำหรับการวัดถังขนาดเล็ก
7.อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูงเพื่อประสิทธิภาพที่ดีขึ้นแม้ในสภาวะที่ผันผวน
8.ความถี่สูง ทางเลือกที่ดีที่สุดสำหรับการวัดสื่อคงที่ไดอิเล็กตริกต่ำ
พารามิเตอร์ทางเทคนิคการออกแบบเครื่องส่งสัญญาณระดับเรดาร์ NYRD-SD 26GHz
แอปพลิเคชันทั่วไป | ตกผลึกง่าย ควบแน่น ของเหลวกัดกร่อนรุนแรง ผง |

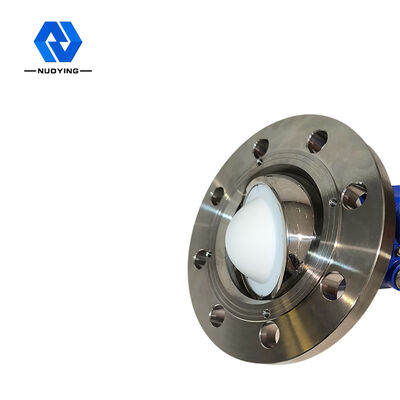

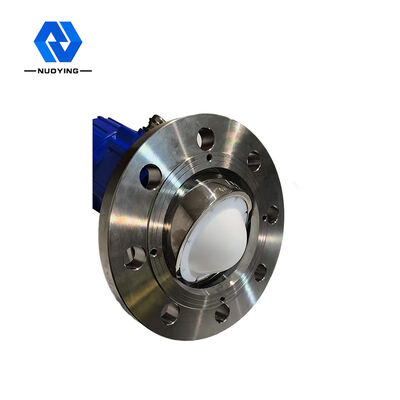

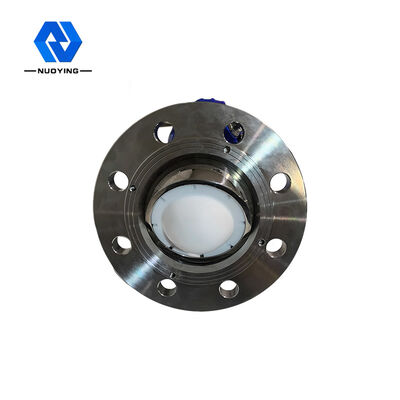

วัสดุเสาอากาศ | เสาอากาศแบบหยดน้ำ, PTFE (อุปกรณ์เสริม) |
ช่วงการวัด | 70m |
ความแม่นยำในการวัด | 0.05%-0.1%FS |
แหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย) |
อุณหภูมิปานกลาง | -40~+260℃ |

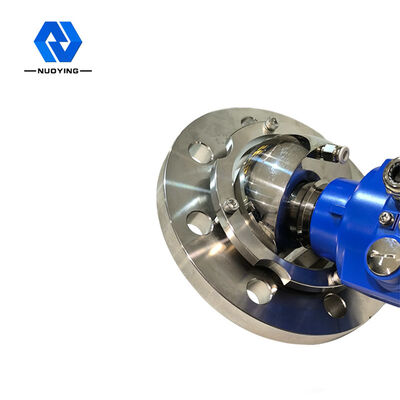

กระบวนการเชื่อมต่อ | หน้าแปลน (ไม่จำเป็น) |
แรงดันในกระบวนการ | -0.1~2.0MPa |
ระดับการป้องกัน | IP67 |
เกรดกันระเบิด | Exia II CT6 |
สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485/Modbus... |
