| Brand Name: | NUOYINGJIAYE |
| Model Number: | NYRD-PB |
| MOQ: | 1 ชิ้น |
| ราคา: | $450 to $1700 /pcs |
| Payment Terms: | ที/ที |
| Supply Ability: | 1,000 ชิ้น / ต่อเดือน |

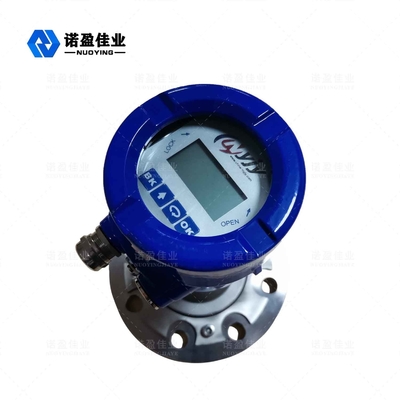

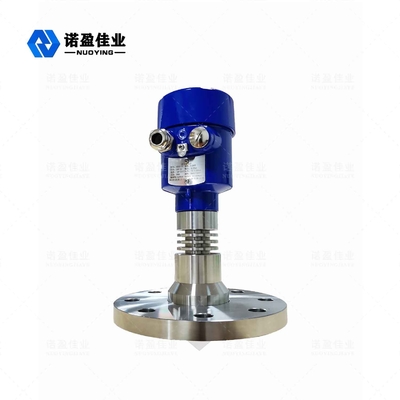

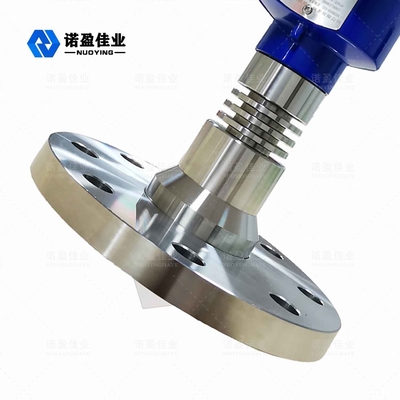

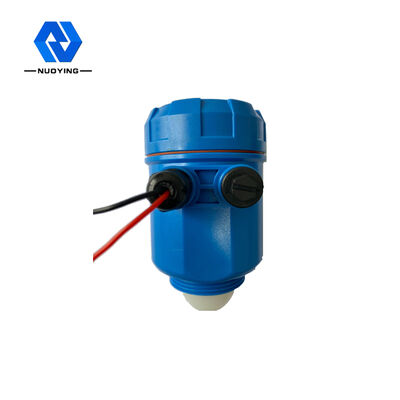

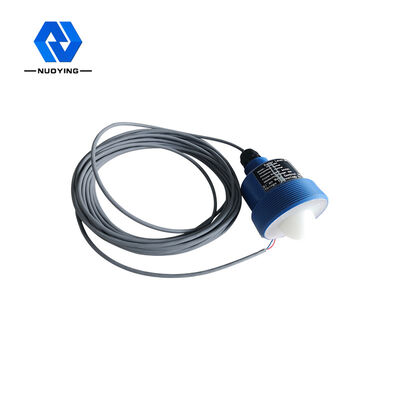

เครื่องส่งสัญญาณระดับเรดาร์ NYRD-PB แบบเพลท 26GHz เชื่อมต่อกับหน้าแปลน
หลักการทำงานของเครื่องส่งสัญญาณระดับเรดาร์ NYRD-PB 26GHz
เครื่องวัดระดับเรดาร์ เซ็นเซอร์ซีรีส์ NYRD80X เป็นเครื่องมือวัดระดับเรดาร์ความถี่สูง 26GHz พร้อมระยะการวัดสูงสุด 80 เมตรเสาอากาศตำแหน่งวัตถุเรดาร์ปล่อยคลื่นไมโครเวฟแบบแคบซึ่งส่งผ่านเสาอากาศลงด้านล่างหลังจากที่คลื่นพัลส์สัมผัสพื้นผิวของตัวกลางที่วัดได้ คลื่นจะสะท้อนกลับและรับโดยระบบเสาอากาศอีกครั้งสัญญาณจะถูกส่งไปยังส่วนวงจรอิเล็กทรอนิกส์และแปลงเป็นสัญญาณระดับวัตถุโดยอัตโนมัติ (เนื่องจากพัลส์เดินทางเร็วมาก เวลาที่ใช้สำหรับคลื่นแม่เหล็กไฟฟ้าเพื่อไปถึงเป้าหมายและสะท้อนกลับไปยังเครื่องรับเกือบจะในทันที)
Datum ของการวัด: พื้นผิวก้นเกลียวหรือพื้นผิวซีลของหน้าแปลน
คุณสมบัติการออกแบบเครื่องส่งสัญญาณระดับเรดาร์ NYRD-PB 26GHz
1.ขนาดเสาอากาศมีขนาดเล็ก ติดตั้งง่าย;เรดาร์แบบไม่สัมผัส ไม่สึก ไม่มีมลพิษ
2. ไม่ค่อยได้รับผลกระทบจากการกัดกร่อนและโฟมไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของความหนาแน่น อุณหภูมิ และความดันปานกลาง
3. สภาพแวดล้อมที่มีฝุ่นรุนแรงมีผลกระทบต่อการทำงานของเครื่องวัดระดับความถี่สูงเพียงเล็กน้อย
4.ความยาวคลื่นสั้นลง การสะท้อนที่ดีขึ้นสำหรับพื้นผิวแข็งเอียง
5.มุมลำแสงขนาดเล็กและพลังงานเข้มข้น
6. พื้นที่ตาบอดของการวัดมีขนาดเล็กลง และผลลัพธ์ที่ดีสามารถทำได้สำหรับการวัดถังขนาดเล็ก
7.อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูงเพื่อประสิทธิภาพที่ดีขึ้นแม้ในสภาวะที่ผันผวน
8.ความถี่สูง ทางเลือกที่ดีที่สุดสำหรับการวัดสื่อคงที่ไดอิเล็กตริกต่ำ
พารามิเตอร์ทางเทคนิคเครื่องส่งสัญญาณระดับเรดาร์ NYRD-PB 26GHz
| แอปพลิเคชันทั่วไป | ตกผลึกง่าย ควบแน่น ของเหลวกัดกร่อน ผง |

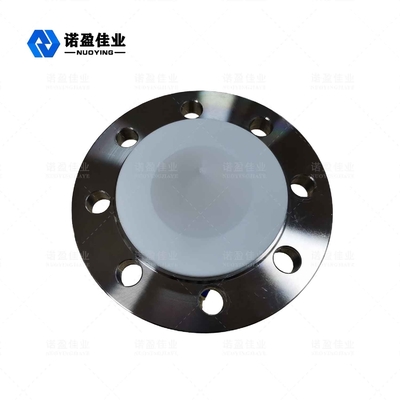

| วัสดุเสาอากาศ | เสาอากาศแบบจาน, PTFE/316L (อุปกรณ์เสริม) |
| ช่วงการวัด | 40m |
| ความแม่นยำในการวัด | 0.05%-0.1%FS |
| แหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย) |
| อุณหภูมิปานกลาง | -40~+260℃ |
| กระบวนการเชื่อมต่อ | หน้าแปลน (ไม่จำเป็น) |
| แรงดันในกระบวนการ | -0.1~2.0MPa |
| ระดับการป้องกัน | IP67 |
| เกรดกันระเบิด | Exia II CT6 |
| สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485/Modbus... |
26GHz NYRD-PB Radar Level Transmitter Appication Field
1.เคมี: หอกลั่นน้ำมันดิบ ไซโลวัตถุดิบ ไซโลกลาง ถังปฏิกิริยา ถังแอมโมเนีย ถังเก็บยางมะตอย ฯลฯ
2. โลหะวิทยา: ไซโลวัสดุเสริม, ถังบัฟเฟอร์เซลล์อิเล็กโทรไลต์ ฯลฯ
3.ทรัพยากรน้ำ: คลอง อ่างเก็บน้ำ ชลประทานในไร่ เฝ้าระวังระดับน้ำในแม่น้ำ เตือนน้ำท่วมฉับพลัน น้ำท่วมเมือง ฯลฯ
4.อาหาร: โรงงานน้ำผลไม้ โรงงานนม ถังเก็บโรงเบียร์ ฯลฯ
5.ยา: ถังเก็บยาจีน แยก ถังหมัก ฯลฯ
6. การบำบัดน้ำ: อ่างเก็บน้ำ, ส้วมซึม, ถังบำบัดน้ำเสีย, ถังตกตะกอน, บ่อน้ำลึก, เครือข่ายน้ำดื่ม ฯลฯ
7.อื่นๆ: เหมืองหิน การคุ้มครองสิ่งแวดล้อม การต่อเรือ และอุตสาหกรรมอื่นๆ
