รายละเอียดสินค้า:
|
| แอปพลิเคชันทั่วไป: | อนุภาคฝุ่นที่เป็นของแข็ง | วัสดุเสาอากาศ: | 316L (อุปกรณ์เสริม) |
|---|---|---|---|
| ช่วงการวัด: | 80M | แหล่งจ่ายไฟ: | 24VDC (สองสายสี่สาย) |
| อุณหภูมิปานกลาง: | -40~+130℃ | กระบวนการเชื่อมต่อ: | หน้าแปลน, แคลมป์ (ไม่จำเป็น) |
| ความดันในกระบวนการ: | -0.1~4.0MPa | สัญญาณเอาท์พุต: | 4...20mA/HART/RS485/Modbus... |
| แสงสูง: | เครื่องส่งสัญญาณระดับเรดาร์แบบแข็ง,เครื่องวัดระดับเรดาร์ขัดเงา,เครื่องส่งสัญญาณระดับเรดาร์แบบ 26GHz |
||

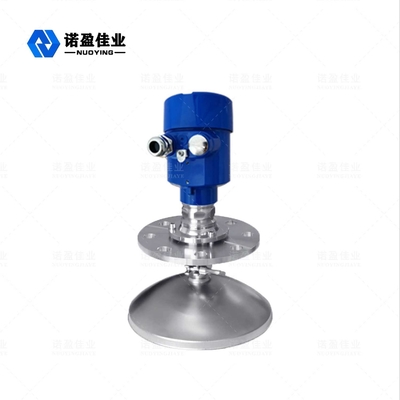

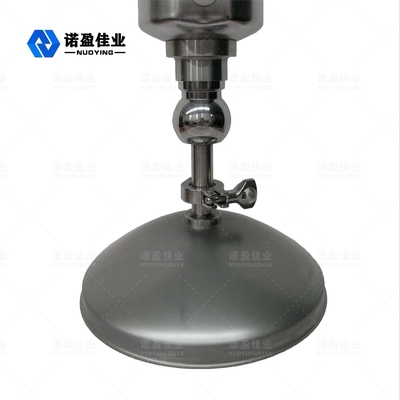

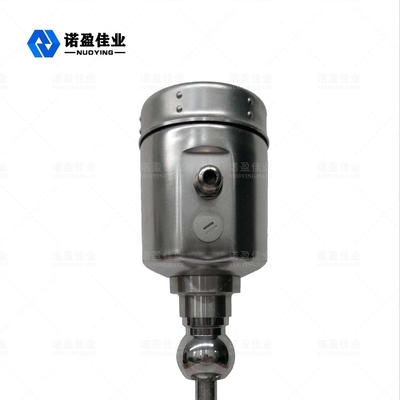

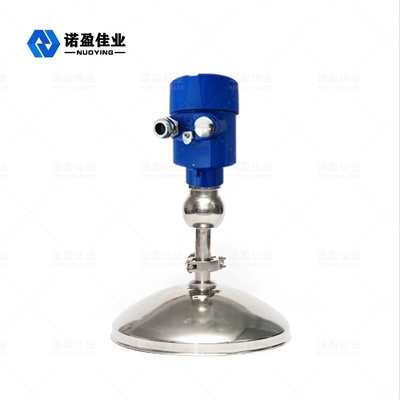

ขายร้อนพื้นผิวขัดเงาประเภท Solid 26GHz NYRD810 Radar Level Transmitter
หลักการทำงานของเครื่องส่งสัญญาณระดับเรดาร์ NYRD810 26GHz
เครื่องวัดระดับเรดาร์ เซ็นเซอร์ซีรีส์ NYRD80X เป็นเครื่องมือวัดระดับเรดาร์ความถี่สูง 26GHz พร้อมระยะการวัดสูงสุด 80 เมตรเสาอากาศได้รับการปรับให้เหมาะสมยิ่งขึ้น และไมโครโปรเซสเซอร์ที่รวดเร็วรุ่นใหม่สามารถดำเนินการวิเคราะห์และประมวลผลสัญญาณในอัตราที่สูงขึ้น ทำให้สามารถใช้เครื่องมือนี้ในกาต้มน้ำปฏิกิริยา ถังขยะแข็ง และเงื่อนไขการวัดที่ซับซ้อนบางอย่างได้
เสาอากาศตำแหน่งวัตถุเรดาร์ปล่อยคลื่นไมโครเวฟแบบแคบซึ่งส่งผ่านเสาอากาศลงด้านล่างหลังจากที่คลื่นพัลส์สัมผัสพื้นผิวของตัวกลางที่วัดได้ คลื่นจะสะท้อนกลับและรับโดยระบบเสาอากาศอีกครั้งสัญญาณจะถูกส่งไปยังส่วนวงจรอิเล็กทรอนิกส์และแปลงเป็นสัญญาณระดับวัตถุโดยอัตโนมัติ (เนื่องจากพัลส์เดินทางเร็วมาก เวลาที่ใช้สำหรับคลื่นแม่เหล็กไฟฟ้าเพื่อไปถึงเป้าหมายและสะท้อนกลับไปยังเครื่องรับเกือบจะในทันที)
Datum ของการวัด: พื้นผิวก้นเกลียวหรือพื้นผิวซีลของหน้าแปลน
คุณสมบัติการออกแบบเครื่องส่งสัญญาณระดับเรดาร์ NYRD810 26GHz
1.ขนาดเสาอากาศมีขนาดเล็ก ติดตั้งง่าย;เรดาร์แบบไม่สัมผัส ไม่สึก ไม่มีมลพิษ
2. ไม่ค่อยได้รับผลกระทบจากการกัดกร่อนและโฟมไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของความหนาแน่น อุณหภูมิ และความดันปานกลาง
3. สภาพแวดล้อมที่มีฝุ่นรุนแรงมีผลกระทบต่อการทำงานของเครื่องวัดระดับความถี่สูงเพียงเล็กน้อย
4.ความยาวคลื่นสั้นลง การสะท้อนที่ดีขึ้นสำหรับพื้นผิวแข็งเอียง
5.มุมลำแสงขนาดเล็กและพลังงานเข้มข้น
6. พื้นที่ตาบอดของการวัดมีขนาดเล็กลง และผลลัพธ์ที่ดีสามารถทำได้สำหรับการวัดถังขนาดเล็ก
7.อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูงเพื่อประสิทธิภาพที่ดีขึ้นแม้ในสภาวะที่ผันผวน
8.ความถี่สูง ทางเลือกที่ดีที่สุดสำหรับการวัดสื่อคงที่ไดอิเล็กตริกต่ำ
พารามิเตอร์ทางเทคนิคเครื่องส่งสัญญาณระดับเรดาร์ NYRD810 26GHz
| แอปพลิเคชันทั่วไป | อนุภาคฝุ่นที่เป็นของแข็ง |
| วัสดุเสาอากาศ | 316L (อุปกรณ์เสริม) |
| ช่วงการวัด | 30m, 80m (ไม่จำเป็น) |
| ความแม่นยำในการวัด | 0.05%-0.1%FS |
| แหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย) |
| อุณหภูมิปานกลาง | -40~+130℃ |
| กระบวนการเชื่อมต่อ | หน้าแปลน, แคลมป์ (ไม่จำเป็น) |
| แรงดันในกระบวนการ | -0.1~4.0MPa |
| ระดับการป้องกัน | IP67 |
| เกรดกันระเบิด | Exia II CT6 (อุปกรณ์เสริม) |
| สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485/Modbus... |
เขตข้อมูลแอปพลิเคชันเครื่องส่งสัญญาณระดับเรดาร์ NYRD810 26GHz
1.โรงไฟฟ้า: อ่างเก็บน้ำ ปั๊มไซโล กระบวยไอน้ำ ที่เก็บเถ้า ถังน้ำมัน ฯลฯ
2. เคมี: ไซโลวัตถุดิบ ถังปฏิกิริยา ถังแอมโมเนีย ถังเก็บยางมะตอย ฯลฯ
3. โลหะวิทยา: ไซโลวัตถุดิบ, ไซโลวัสดุเสริม, ถังบัฟเฟอร์เซลล์อิเล็กโทรไลต์ ฯลฯ
4.อาหาร: ถังเก็บน้ำตาลทรายดิบ ฯลฯ
5.ยา: ถังเก็บยาจีน แยก ถังหมัก ฯลฯ
6.กระดาษ: ไซโลวัตถุดิบ หอเก็บ ถังอบแห้ง ไซโลเก็บสารเคมี ฯลฯ
7.อื่นๆ: เหมืองหิน เหมืองถ่านหิน การปกป้องสิ่งแวดล้อม การต่อเรือ และอุตสาหกรรมอื่นๆ
