รายละเอียดสินค้า:
|
| แอปพลิเคชันทั่วไป: | ของเหลวที่มีฤทธิ์กัดกร่อนรุนแรง | วัสดุเสาอากาศ: | PFA (ไม่จำเป็น) |
|---|---|---|---|
| ช่วงการวัด: | 30m | อุณหภูมิปานกลาง: | -40~+130℃ |
| ความดันในกระบวนการ: | -0.1~1.0MPa | กระบวนการเชื่อมต่อ: | หน้าแปลน (ไม่จำเป็น) |
| สัญญาณเอาท์พุต: | 4...20mA/HART/RS485/Modbus... | อินเทอร์เฟซไฟฟ้า: | M20×1.5, 1/2 NPT |
| แสงสูง: | เซ็นเซอร์ระดับเรดาร์แบบแท่ง,เครื่องส่งสัญญาณความดันของเหลว 26GHz,เซ็นเซอร์ความดันของเหลวเรดาร์ |
||

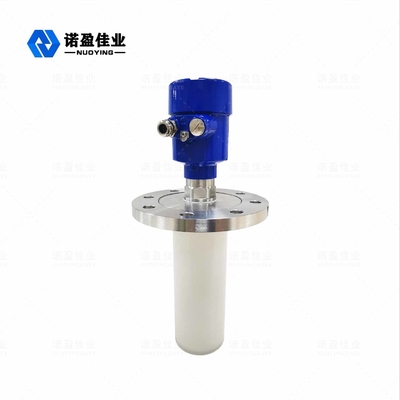

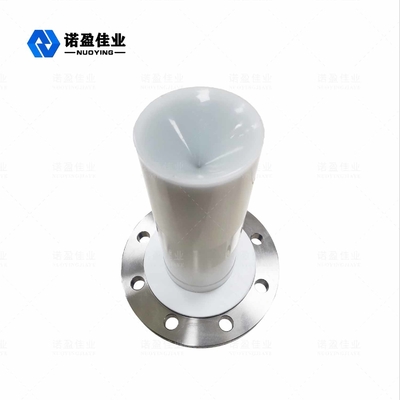

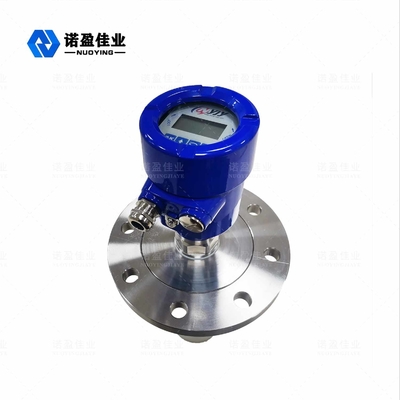

Rod Type Liquid 26GHz NYRD86 เครื่องส่งสัญญาณระดับเรดาร์
หลักการทำงานของเครื่องส่งสัญญาณระดับเรดาร์ NYRD86 26GHz
เสาอากาศตำแหน่งวัตถุเรดาร์ปล่อยคลื่นไมโครเวฟแบบแคบซึ่งส่งผ่านเสาอากาศลงด้านล่างหลังจากที่คลื่นพัลส์สัมผัสพื้นผิวของตัวกลางที่วัดได้ คลื่นจะสะท้อนกลับและรับโดยระบบเสาอากาศอีกครั้งสัญญาณจะถูกส่งไปยังส่วนวงจรอิเล็กทรอนิกส์และแปลงเป็นสัญญาณระดับวัตถุโดยอัตโนมัติ (เนื่องจากพัลส์เดินทางเร็วมาก เวลาที่ใช้สำหรับคลื่นแม่เหล็กไฟฟ้าเพื่อไปถึงเป้าหมายและสะท้อนกลับไปยังเครื่องรับเกือบจะในทันที)
Datum ของการวัด: พื้นผิวก้นเกลียวหรือพื้นผิวซีลของหน้าแปลน
คุณสมบัติการออกแบบเครื่องส่งสัญญาณระดับเรดาร์ NYRD86 26GHz
1.ขนาดเสาอากาศมีขนาดเล็ก ติดตั้งง่าย;เรดาร์แบบไม่สัมผัส ไม่สึก ไม่มีมลพิษ
2. ไม่ค่อยได้รับผลกระทบจากการกัดกร่อนและโฟมไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของความหนาแน่น อุณหภูมิ และความดันปานกลาง
3. สภาพแวดล้อมที่มีฝุ่นรุนแรงมีผลกระทบต่อการทำงานของเครื่องวัดระดับความถี่สูงเพียงเล็กน้อย
4.ความยาวคลื่นสั้นลง การสะท้อนที่ดีขึ้นสำหรับพื้นผิวแข็งเอียง
5.มุมลำแสงขนาดเล็กและพลังงานเข้มข้น
6. พื้นที่ตาบอดของการวัดมีขนาดเล็กลง และผลลัพธ์ที่ดีสามารถทำได้สำหรับการวัดถังขนาดเล็ก
7.อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูงเพื่อประสิทธิภาพที่ดีขึ้นแม้ในสภาวะที่ผันผวน
8.ความถี่สูง ทางเลือกที่ดีที่สุดสำหรับการวัดสื่อคงที่ไดอิเล็กตริกต่ำ
พารามิเตอร์ทางเทคนิคเครื่องส่งสัญญาณระดับเรดาร์ NYRD86 26GHz
| แอปพลิเคชันทั่วไป | ของเหลวที่มีฤทธิ์กัดกร่อนรุนแรง |
| วัสดุเสาอากาศ | PFA (ไม่จำเป็น) |
| ช่วงการวัด | 30m |
| ความแม่นยำในการวัด | 0.05%-0.1%FS |
| แหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย) |
| อุณหภูมิปานกลาง | -40~+130℃ |
| กระบวนการเชื่อมต่อ | หน้าแปลน (ไม่จำเป็น) |
| แรงดันในกระบวนการ | -0.1~1.0MPa |
| ระดับการป้องกัน | IP67 |
| เกรดกันระเบิด | Exia II CT6 (อุปกรณ์เสริม) |
| สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485/Modbus... |
หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งได้ตามความต้องการเฉพาะของผู้ใช้
เขตข้อมูลแอปพลิเคชันเครื่องส่งสัญญาณระดับเรดาร์ NYRD86 26GHz
1.โรงไฟฟ้า: อ่างเก็บน้ำ ปั๊มไซโล ถังน้ำมัน ฯลฯ
2.Oilfield: ถังเก็บน้ำมันดิบ ถังเก็บน้ำมันกลั่น เครื่องแยกสามเฟส ถังตกตะกอน ถังบำบัดน้ำเสีย ฯลฯ
3.เคมี: หอกลั่นน้ำมันดิบ ไซโลวัตถุดิบ ไซโลกลาง ถังปฏิกิริยา ถังแอมโมเนีย ถังเก็บยางมะตอย ฯลฯ
4.โลหะวิทยา: ไซโลวัตถุดิบ ไซโลวัสดุเสริม ถังบัฟเฟอร์เซลล์อิเล็กโทรไลต์ ฯลฯ
5.แหล่งน้ำ: คลอง อ่างเก็บน้ำ ชลประทานในพื้นที่การเกษตร เฝ้าระวังระดับน้ำในแม่น้ำ เตือนน้ำท่วมฉับพลัน น้ำท่วมเมือง ฯลฯ
6. อาหาร: โรงงานน้ำผลไม้, โรงงานนม, ถังเก็บน้ำตาลดิบ, ถังเก็บมะเขือเทศวาง, ถังเก็บโรงเบียร์ ฯลฯ
7.Pharmaceuticals: Separators, ถังหมัก ฯลฯ
8. การบำบัดน้ำ: อ่างเก็บน้ำ ส้วมซึม ถังบำบัดน้ำ ถังตกตะกอน บ่อน้ำลึก เครือข่ายน้ำดื่ม ฯลฯ
9.กระดาษ: ไซโลวัตถุดิบ หอเก็บ ไซโลเก็บสารเคมี ฯลฯ
10.อื่นๆ: เหมืองหิน การคุ้มครองสิ่งแวดล้อม การต่อเรือ และอุตสาหกรรมอื่นๆ
