รายละเอียดสินค้า:
|
| แอปพลิเคชันทั่วไป: | ของเหลวกัดกร่อน | วัสดุเสาอากาศ: | ไฟเบอร์ (ไม่จำเป็น) |
|---|---|---|---|
| ช่วงการวัด: | 20m | แหล่งจ่ายไฟ: | 24VDC (สองสายสี่สาย) |
| อุณหภูมิปานกลาง: | -40~+150℃ | ความดันในกระบวนการ: | -0.1~2.0MPa |
| กระบวนการเชื่อมต่อ: | หน้าแปลน, หน้าแปลน (อุปกรณ์เสริม) | สัญญาณเอาท์พุต: | 4...20mA/HART/RS485/Modbus... |
| แสงสูง: | เครื่องส่งสัญญาณระดับเรดาร์แบบเสา,เครื่องส่งสัญญาณระดับของเหลว 6GHz,สวิตช์ระดับเรดาร์ของเหลว |
||

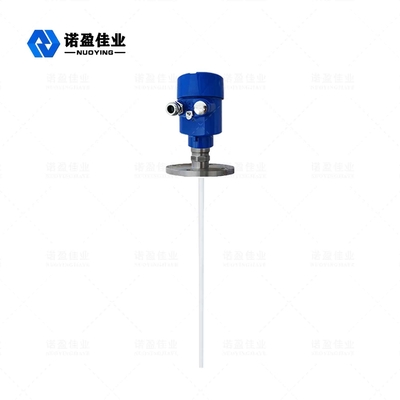

เครื่องส่งสัญญาณระดับเรดาร์ NYRD802 ชนิดของเหลว 6GHz ลดราคา
หลักการทำงานของเครื่องส่งสัญญาณระดับเรดาร์ 6GHz NYRD802
คลื่นไมโครเวฟสั้นมากที่มีพลังงานต่ำมากจะถูกส่งและรับผ่านระบบเสาอากาศคลื่นเรดาร์เดินทางด้วยความเร็วแสง เวลาทำงานสามารถแปลงเป็นสัญญาณระดับผ่านชิ้นส่วนอิเล็กทรอนิกส์วิธีการขยายเวลาพิเศษช่วยให้มั่นใจได้ว่าการวัดที่เสถียรและแม่นยำในเวลาอันสั้น
แม้ว่าจะมีเสียงสะท้อนที่ผิดพลาดภายใต้สภาพการทำงานที่ซับซ้อน แต่เสียงสะท้อนของระดับวัสดุก็สามารถวิเคราะห์ได้อย่างแม่นยำด้วยเทคโนโลยีไมโครโปรเซสเซอร์ล่าสุดและซอฟต์แวร์ดีบั๊ก
ป้อนข้อมูล:
เสาอากาศรับไมโครพัลส์ที่สะท้อนและส่งไปยังวงจรอิเล็กทรอนิกส์ไมโครโปรเซสเซอร์ประมวลผลสัญญาณและระบุเสียงสะท้อนที่เกิดจากไมโครพัลส์บนพื้นผิววัสดุการรับรู้สัญญาณเสียงสะท้อนที่ถูกต้องเสร็จสิ้นโดยซอฟต์แวร์พัลส์ และความแม่นยำสามารถเข้าถึงระดับมิลลิเมตรได้
ระยะทาง D จากพื้นผิววัสดุเป็นสัดส่วนกับการเดินทางข้ามเวลาของพัลส์ T:
D=C×T/2(C คือความเร็วแสง)
เนื่องจากทราบระยะทาง E ของถังเปล่า ระดับวัสดุ L คือ:
L=ED
เอาท์พุท:
กำหนดโดยการป้อนความสูงของถังเปล่า E (= ศูนย์จุด), ความสูงของถังเต็ม F (= เต็มสเกล) และพารามิเตอร์การใช้งานบางอย่างพารามิเตอร์ของแอปพลิเคชันจะปรับเครื่องมือให้เข้ากับสภาพแวดล้อมการวัดโดยอัตโนมัติ ซึ่งสอดคล้องกับเอาต์พุต 4-20mA
6GHz NYRD802 คุณสมบัติการออกแบบเครื่องส่งสัญญาณระดับเรดาร์
1. เครื่องวัดระดับเรดาร์อัจฉริยะใช้เทคโนโลยีการประมวลผลไมโครเวฟขั้นสูงและเทคโนโลยีการประมวลผลเสียงสะท้อนสะท้อนการค้นพบที่ไม่เหมือนใครผลิตภัณฑ์สามารถนำไปใช้กับสภาพการทำงานที่ซับซ้อนต่างๆ
2. ฟังก์ชัน "การเรียนรู้เสียงสะท้อนที่ผิดพลาด" ช่วยให้เครื่องมือสามารถระบุเสียงสะท้อนที่แท้จริงได้อย่างแม่นยำภายใต้สภาวะเสียงสะท้อนที่ผิดพลาดหลายครั้ง เพื่อให้ได้ผลการวัดที่แม่นยำ
3. โหมดการเชื่อมต่อกระบวนการต่างๆ และประเภทของส่วนประกอบการตรวจจับสามารถปรับแต่งได้ตามความต้องการของลูกค้า
4.ด้วยโหมดการทำงานของพัลส์ ผลิตภัณฑ์มีพลังงานการปล่อยมลพิษต่ำมาก และสามารถติดตั้งในภาชนะโลหะและอโลหะต่าง ๆ โดยไม่เป็นอันตรายต่อร่างกายมนุษย์และสิ่งแวดล้อม
พารามิเตอร์ทางเทคนิคเครื่องส่งสัญญาณระดับเรดาร์ NYRD802 6GHz
| แอปพลิเคชันทั่วไป | ของเหลวที่มีฤทธิ์กัดกร่อน |
| วัสดุเสาอากาศ | ไฟเบอร์ (ไม่จำเป็น) |
| ช่วงการวัด | 20m |
| แหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย) |
| อุณหภูมิปานกลาง | -40~+150℃ |
| แรงดันในกระบวนการ | -0.1~2.0MPa |
| กระบวนการเชื่อมต่อ | หน้าแปลน, หน้าแปลน (อุปกรณ์เสริม) |
| ความแม่นยำในการวัด | 0.05%-0.1%FS |
| ระดับการป้องกัน | IP67 |
| เกรดกันระเบิด | Exia II CT6 |
| สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485/Modbus... |
6GHz NYRD802 เครื่องส่งสัญญาณระดับเรดาร์ใบสมัคร
1.โรงไฟฟ้า: อ่างเก็บน้ำ ปั๊มไซโล กระบวยไอน้ำ ที่เก็บเถ้า ถังน้ำมัน ฯลฯ
2.Oilfield: ถังเก็บน้ำมันดิบ ถังเก็บน้ำมันกลั่น ตัวแยกสามเฟส ถังตกตะกอน ถังบำบัดน้ำเสีย เจาะถังโคลน ฯลฯ
3.เคมี: หอกลั่นน้ำมันดิบ ไซโลวัตถุดิบ ไซโลกลาง ถังปฏิกิริยา ถังแอมโมเนีย ถังเก็บยางมะตอย ฯลฯ
4.โลหะวิทยา: ไซโลวัตถุดิบ ไซโลวัสดุเสริม ถังบัฟเฟอร์เซลล์อิเล็กโทรไลต์ ฯลฯ
5.แหล่งน้ำ: คลอง อ่างเก็บน้ำ ชลประทานในพื้นที่การเกษตร เฝ้าระวังระดับน้ำในแม่น้ำ เตือนน้ำท่วมฉับพลัน น้ำท่วมเมือง ฯลฯ
6. อาหาร: โรงงานน้ำผลไม้, โรงงานนม, ถังเก็บน้ำตาลดิบ, ถังเก็บมะเขือเทศวาง, ถังเก็บโรงเบียร์ ฯลฯ
7.ยา: ถังเก็บยาจีน ตัวแยก ถังหมัก ฯลฯ
8. การบำบัดน้ำ: อ่างเก็บน้ำ ส้วมซึม ถังบำบัดน้ำ ถังตกตะกอน บ่อน้ำลึก เครือข่ายน้ำดื่ม ฯลฯ
9.กระดาษ: ไซโลวัตถุดิบ หอเก็บ ถังอบแห้ง ไซโลเก็บสารเคมี ฯลฯ
10.อื่นๆ: เหมืองหิน เหมืองถ่านหิน การปกป้องสิ่งแวดล้อม การต่อเรือ และอุตสาหกรรมอื่นๆ
