รายละเอียดสินค้า:
|
| แอปพลิเคชันทั่วไป: | ไม่ผสมของเหลว ฝุ่น | วัสดุเสาอากาศ: | ชนิดเสา, PTFE, 304(อุปกรณ์เสริม) |
|---|---|---|---|
| ช่วงการวัด: | 6m | อุณหภูมิปานกลาง: | -40~+130℃,-40~+250℃ |
| กระบวนการเชื่อมต่อ: | เกลียว, หน้าแปลน (อุปกรณ์เสริม) | ความแม่นยำในการวัด: | 0.05%-0.1% F.S |
| ความดันในกระบวนการ: | -0.1~4.0MPa | ||
| แสงสูง: | เครื่องส่งสัญญาณระดับเรดาร์แบบมีไกด์ IP67,เครื่องส่งสัญญาณระดับเรดาร์แบบของเหลว,เครื่องส่งสัญญาณระดับเรดาร์ 6 ม |
||

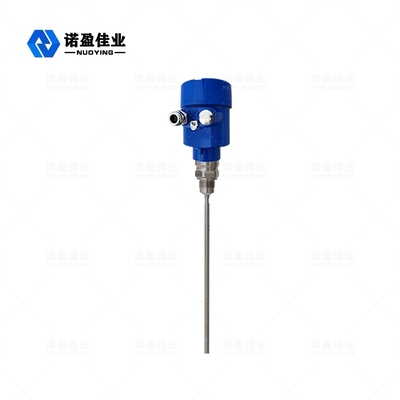

IP67 ไม่มีการผสมของเหลวและฝุ่น NYRD702 Guided Radar Level Transmitter
หลักการทำงานของเครื่องส่งสัญญาณระดับเรดาร์ NYRD702
คลื่นไมโครเวฟความถี่สูงที่ส่งโดยเรดาร์คลื่นนำทางจะแพร่กระจายไปตามส่วนประกอบการตรวจจับ (สายเคเบิลเหล็กหรือแท่งเหล็ก)เมื่อพบสื่อที่วัดได้ จะทำให้เกิดการสะท้อนกลับเนื่องจากการเปลี่ยนแปลงค่าคงที่ไดอิเล็กตริกอย่างกะทันหัน และพลังงานพัลส์ส่วนหนึ่งจะสะท้อนกลับช่วงเวลาระหว่างพัลส์ที่ส่งและพัลส์ที่สะท้อนกลับเป็นสัดส่วนกับระยะห่างจากตัวกลางที่วัดได้
ป้อนข้อมูล:
สัญญาณสะท้อนจะถูกส่งไปยังวงจรอิเล็กทรอนิกส์ของเครื่องมือตามสายเคเบิลหรือหัววัดแบบก้านไมโครโปรเซสเซอร์ประมวลผลสัญญาณและระบุเสียงสะท้อนที่เกิดจากคลื่นไมโครเวฟบนพื้นผิววัสดุการรับรู้สัญญาณเสียงสะท้อนที่ถูกต้องเสร็จสิ้นโดยซอฟต์แวร์พัลส์
ระยะทาง D จากพื้นผิววัสดุเป็นสัดส่วนกับการเดินทางข้ามเวลาของพัลส์ T:
D=C×T/2 (C คือความเร็วแสง)
เนื่องจากทราบระยะทาง E ของถังเปล่า ระดับวัสดุ L คือ:
L=ED
เอาท์พุท:
กำหนดโดยการป้อนความสูงของถังเปล่า E (= ศูนย์จุด), ความสูงของถังเต็ม F (= เต็มสเกล) และพารามิเตอร์การใช้งานบางอย่างพารามิเตอร์ของแอปพลิเคชันจะปรับเครื่องมือให้เข้ากับสภาพแวดล้อมการวัดโดยอัตโนมัติ ซึ่งสอดคล้องกับเอาต์พุต 4-20mA
NYRD702 คุณสมบัติการออกแบบเครื่องส่งสัญญาณระดับเรดาร์พร้อมไกด์
1. เครื่องวัดระดับเรดาร์อัจฉริยะใช้เทคโนโลยีการประมวลผลไมโครเวฟขั้นสูงและเทคโนโลยีการประมวลผลเสียงสะท้อนสะท้อนการค้นพบที่ไม่เหมือนใครการวัดการสัมผัส ความแม่นยำในการวัดสูง การวัดที่แม่นยำยิ่งขึ้นในเวลาเดียวกัน เรดาร์คลื่นนำทางมีความทนทานต่อการยึดเกาะ และไม่ได้รับผลกระทบจากอุณหภูมิภายนอก เช่น อุณหภูมิปานกลางและการยึดเกาะ
2. โหมดการเชื่อมต่อกระบวนการและประเภทของส่วนประกอบการตรวจจับที่หลากหลายทำให้เครื่องวัดระดับเรดาร์คลื่นนำทาง 70X ซีรีส์เหมาะสำหรับสภาพการทำงานที่ซับซ้อนและการใช้งานที่หลากหลายเช่นอุณหภูมิสูง ความดันสูงและค่าคงที่ไดอิเล็กตริกต่ำ
3.ด้วยโหมดการทำงานของพัลส์ ผลิตภัณฑ์มีพลังงานการปล่อยมลพิษต่ำมาก และสามารถติดตั้งในภาชนะโลหะและอโลหะต่าง ๆ โดยไม่เป็นอันตรายต่อร่างกายมนุษย์และสิ่งแวดล้อม
NYRD702 พารามิเตอร์ทางเทคนิคของเครื่องส่งสัญญาณเรดาร์แบบมีไกด์
| แอปพลิเคชันทั่วไป | ไม่ผสมของเหลว ฝุ่น |
| วัสดุเสาอากาศ | ชนิดเสา, PTFE, 304(อุปกรณ์เสริม) |
| ช่วงการวัด | 6m |
| ความแม่นยำในการวัด | 0.05%-0.1%FS |
| แหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย) |
| อุณหภูมิปานกลาง | -40~+130℃,-40~+250℃ |
| แรงดันในกระบวนการ | -0.1~4.0MPa |
| กระบวนการเชื่อมต่อ | เกลียว หน้าแปลน (อุปกรณ์เสริม) |
| ระดับการป้องกัน | IP67 |
| เกรดกันระเบิด | Exia II CT6 (อุปกรณ์เสริม) |
| สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485/Modbus... |
หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งได้ตามความต้องการเฉพาะของผู้ใช้
NYRD702 แอปพลิเคชันเครื่องส่งสัญญาณระดับเรดาร์แบบมีไกด์
1.โรงไฟฟ้า: อ่างเก็บน้ำ ปั๊มไซโล กระบวยไอน้ำ ที่เก็บเถ้า ถังน้ำมัน ฯลฯ
2.Oilfield: ถังเก็บน้ำมันดิบ ถังเก็บน้ำมันกลั่น ถังตกตะกอน ถังบำบัดน้ำเสีย ฯลฯ
3.เคมี: หอกลั่นน้ำมันดิบ ไซโลวัตถุดิบ ไซโลกลาง ถังปฏิกิริยา ถังแอมโมเนีย ฯลฯ
4.โลหะวิทยา: ไซโลวัตถุดิบ ไซโลวัสดุเสริม ถังบัฟเฟอร์เซลล์อิเล็กโทรไลต์ ฯลฯ
5.ยา: ถังเก็บยาจีน แยก ถังหมัก ฯลฯ
6.กระดาษ: ไซโลวัตถุดิบ หอเก็บ ถังอบแห้ง ไซโลเก็บสารเคมี ฯลฯ
7.อื่นๆ: เหมืองหิน การคุ้มครองสิ่งแวดล้อม การต่อเรือ และอุตสาหกรรมอื่นๆ
