รายละเอียดสินค้า:
|
| แอปพลิเคชันทั่วไป: | การวัดระดับของเหลว | ช่วงการวัด: | 0~6m |
|---|---|---|---|
| เอาต์พุตอินเวอร์เตอร์: | 4...20mA (จ่ายไฟ24VDC) | อุณหภูมิกระบวนการ: | -50~＋350℃ |
| ความดันในกระบวนการ: | -0.1~＋16MPa | กระบวนการเชื่อมต่อ: | หน้าแปลน (ไม่จำเป็น) |
| แบบฟอร์มการติดตั้ง: | ติดด้านข้าง ติดด้านบน | วัสดุตัวเครื่องหลัก: | 304,316 |
| แสงสูง: | เครื่องส่งสัญญาณระดับแม่เหล็ก Flap,เครื่องวัดการไหลชนิดแม่เหล็กเหลวแบบแม่เหล็ก,20mA Magnetic Float Level Meter |
||

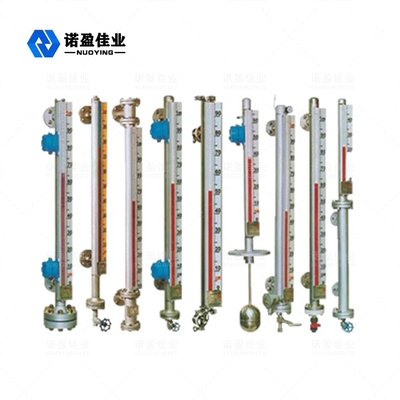

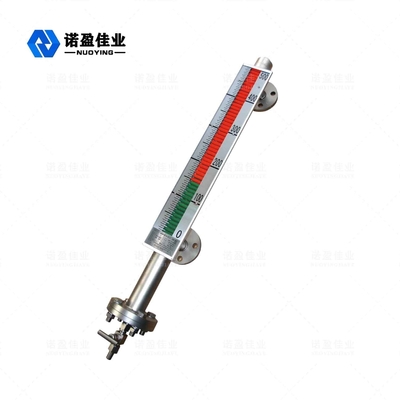

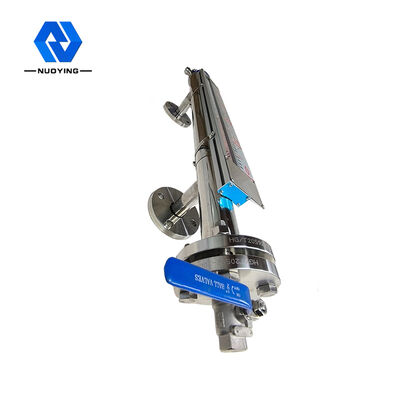

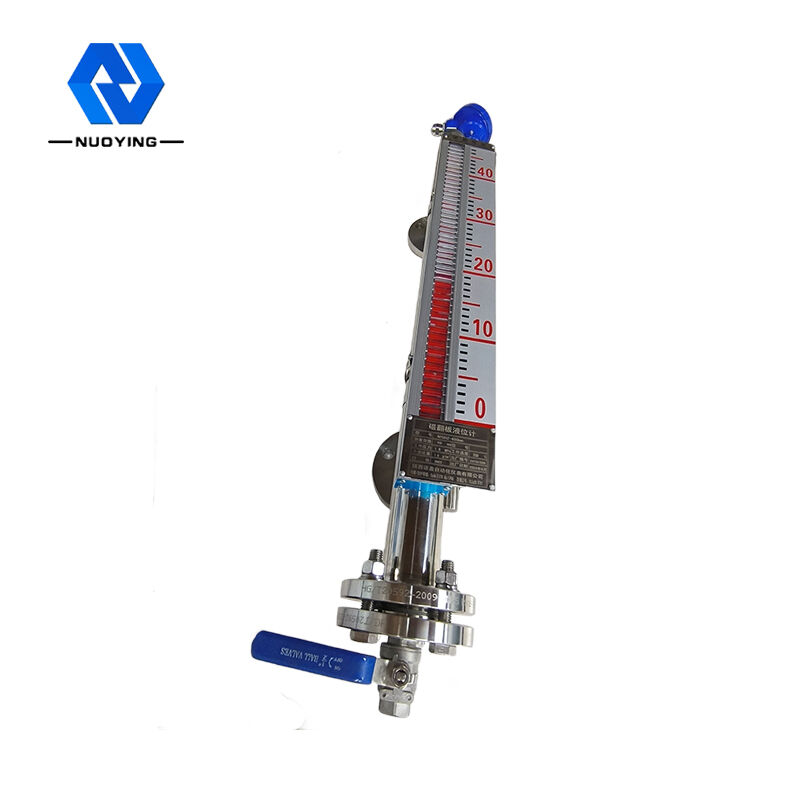

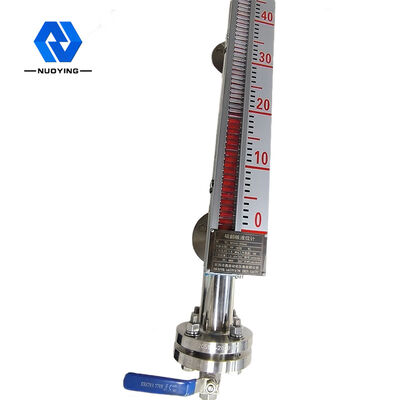

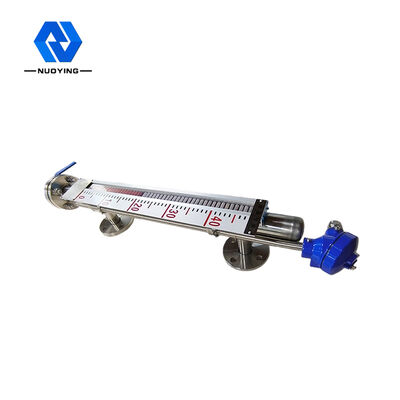

ส่วนลด 20mA Liquid NYUHZ Magnetic Flap Level Meter
หลักการทำงานของเครื่องวัดระดับแม่เหล็ก NYUHZ
เครื่องวัดระดับแผ่นแม่เหล็กสามารถใช้ได้กับเสา แท็งก์ แท็งก์ ภาชนะทรงกลม และบอยเลอร์ และอุปกรณ์อื่นๆ สำหรับการตรวจจับระดับกลางเครื่องวัดระดับแผ่นแม่เหล็กสามารถปิดผนึกได้สูง ป้องกันการรั่วซึม และเหมาะสำหรับอุณหภูมิสูง ความดันสูง และความต้านทานการกัดกร่อน
เครื่องวัดระดับแผ่นแม่เหล็กมีช่อง (เรียกว่าท่อวัดหรือท่อของตัวเครื่องหลัก) ที่ยึดลูกลอย และช่องจะเชื่อมต่อกับภาชนะผ่านหน้าแปลนหรือจุดเชื่อมต่ออื่นๆ ที่เหมาะสมห้องเพาะเลี้ยงเชื่อมต่อกับเรือโดยใช้หน้าแปลนหรือจุดเชื่อมต่อที่เหมาะสมอื่น ๆ เพื่อสร้างการเชื่อมโยงตามหลักการของอุปกรณ์เชื่อมต่อ เนื่องจากระดับของเหลวในภาชนะเปลี่ยนขึ้นและลง ระดับของเหลวในห้องเพาะเลี้ยงจะมีความสูงเท่ากับระดับของเหลวในถังระดับของเหลวภายในห้องมีความสูงเท่ากัน ดังนั้นมันจึงขับทุ่นภายในห้องให้เลื่อนขึ้นและลง เพิ่มขึ้นและลดลงตามระดับของเหลวภายในถังขณะนี้เราไม่สามารถมองเห็นระดับของเหลวได้ ดังนั้นจึงมีการติดตั้งจอแสดงผลคอลัมน์พลิกแม่เหล็กนอกโพรง เมื่อระดับในภาชนะที่วัดเพิ่มขึ้นและลดลง ทุ่นแม่เหล็กในท่อของร่างกายของเครื่องวัดระดับก็จะขึ้นๆ ลงๆ ด้วย และแม่เหล็กถาวรภายในลูกลอยจะถูกโอนไปยังตัวบ่งชี้คอลัมน์พลิกแม่เหล็กผ่านการมีเพศสัมพันธ์แม่เหล็ก ขับคอลัมน์พลิกสีแดงและสีขาวพลิก 180° เมื่อระดับของเหลวเพิ่มขึ้นคอลัมน์พลิกเปลี่ยนจากสีขาวเป็นสีแดงและเมื่อของเหลว ระดับลดลง คอลัมน์พลิกเปลี่ยนจากสีแดงเป็นสีขาว และจุดเชื่อมต่อสีแดง-ขาวของตัวบ่งชี้คือความสูงที่แท้จริงของระดับของเหลวภายในถัง ซึ่งทำให้สามารถระบุระดับของเหลวได้อย่างชัดเจน
คุณสมบัติการออกแบบเครื่องวัดระดับแผ่นแม่เหล็ก NYUHZ
1. โครงสร้างเรียบง่าย ทนทาน และเชื่อถือได้ มีเสถียรภาพ
2. มาตราส่วนการแสดงผลภาคสนามมีความชัดเจน สะดุดตา และอ่านง่าย
3. สามารถวัดและระบุระดับของของเหลวที่กัดกร่อน ไวไฟ เป็นพิษ อุณหภูมิสูง กวน และปนเปื้อนของเหลว
4. สามารถเลือกรูปแบบการติดตั้งได้หลากหลายรูปแบบการเชื่อมต่อที่หลากหลาย
5. ช่วงแรงดันการออกแบบคือตั้งแต่สุญญากาศเต็มถึง 10MPa
6. ช่วงอุณหภูมิการออกแบบ -160 ~ +450 ℃
7. มีการออกแบบมืออาชีพสำหรับแรงดันและอุณหภูมิพิเศษ
NYUHZ Magnetic Flap Level Meter พารามิเตอร์ทางเทคนิค
| แอปพลิเคชันทั่วไป | การวัดระดับของเหลว |
| แบบฟอร์มการติดตั้ง | ติดด้านข้าง ติดด้านบน |
| วัสดุตัวเครื่องหลัก | 304,316 |
| ช่วงการวัด | 0~6m |
| ความแม่นยำในการวัด | ±3mm,±5mm,±10mm,±20mm(อุปกรณ์เสริม) |
| ความหนาแน่นปานกลาง | ≥0.425g/cm³ |
| ความแตกต่างของความหนาแน่น | ≥0.1g/cm³ |
| ความหนืดปานกลาง | ≤0.4Pa.S |
| เอาต์พุตควบคุม | 220VAC, 1A |
| เอาต์พุตอินเวอร์เตอร์ | 4...20mA (จ่ายไฟ24VDC) |
| อุณหภูมิกระบวนการ | -50~＋350℃ |
| แรงดันในกระบวนการ | -0.1~＋16MPa |
| กระบวนการเชื่อมต่อ | หน้าแปลน (ไม่จำเป็น) |
| ปณิธาน | ±1mm |
| ระดับการป้องกัน | IP65, IP67, IP68 (อุปกรณ์เสริม) |
| เกรดกันระเบิด | Exia II CT6 Ga, Exd II CT6 Gb |
NYUHZ Magnetic Flap Level Meter Application Field
เครื่องวัดระดับของเหลวแบบแผ่นแม่เหล็กเหมาะสำหรับการแสดงระดับของเหลวบนภาชนะบรรจุสารเคมี ปิโตรเลียม และอุปกรณ์อุตสาหกรรมอื่นๆสามารถติดตั้งเกจวัดระดับของเหลวแผ่นแม่เหล็กเพิ่มเติมด้วยเกจวัดระดับของเหลวและสวิตช์ระดับของเหลวสำหรับการส่งสัญญาณระยะไกลลูกบอลลอยได้รับการออกแบบด้วยกระบวนการพิเศษ เช่น อุณหภูมิสูง ความดันสูงและความหนาแน่นต่ำ การเลือกใช้วัสดุต่างๆ เช่น ไททาเนียม 316L และ PTFE ช่วยให้มั่นใจได้ถึงผลิตภัณฑ์เหมาะสำหรับความต้องการการวัดภาคสนามระดับของเหลวใดๆในปัจจุบัน เครื่องวัดระดับของเหลวแบบแผ่นแม่เหล็กได้ถูกนำมาใช้กันอย่างแพร่หลายในการวัดและควบคุมระดับของเหลวในอุตสาหกรรมปิโตรเลียม เคมี โลหะวิทยา พลังงานไฟฟ้า อาหาร เภสัชกรรม การผลิตกระดาษ และอุตสาหกรรมอื่นๆ
