รายละเอียดสินค้า:
|
| แอปพลิเคชันทั่วไป: | การวัดระดับของเหลว | ช่วงการวัด: | 50~5000mm |
|---|---|---|---|
| แหล่งจ่ายไฟ: | 24VDC (15-35V) | อุณหภูมิกระบวนการ: | -40~+130℃ |
| ความดันในกระบวนการ: | -0.1~2.0MPa | สัญญาณเอาท์พุต: | 4...20mA/HART/RS485/Modbus... |
| กระบวนการเชื่อมต่อ: | หน้าแปลน, วงเล็บ (ไม่จำเป็น) | การแสดงสถานะ: | จอแอลซีดี (อุปกรณ์เสริม) |
| แสงสูง: | เครื่องวัดระดับแม่เหล็กลอย,เครื่องวัดระดับลอยของเหลว 20mA,เครื่องส่งสัญญาณระดับแม่เหล็ก Probe |
||

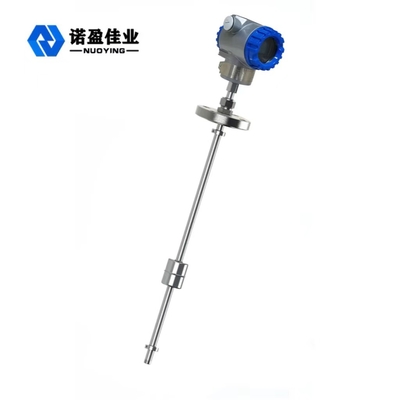

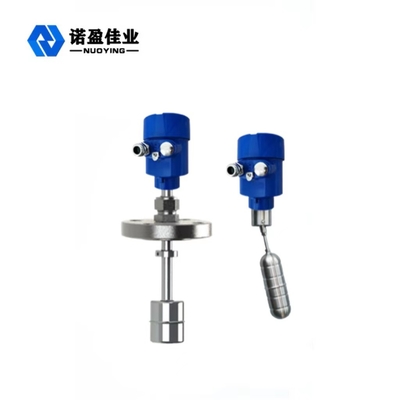

โพรบแบบต่างๆ 20mA Liquid NYCFQ Magnetic Float Level Meter
เครื่องวัดระดับทุ่นแม่เหล็กใช้ลอยแม่เหล็กรูปวงแหวนเพื่อขึ้นหรือลงกับระดับของเหลว เพื่อให้สวิตช์กกในแท่งวัดที่โดดเด่นของเครื่องส่งสัญญาณจะถูกดูดซับ และระดับของเหลวจะถูกแปลงเป็นไฮดรอกซิลามีนเอาต์พุตทางไฟฟ้าบวกที่สอดคล้องกัน สัญญาณจากนั้นสัญญาณไฟฟ้าบวกจะถูกแปลงเป็นเอาต์พุตสัญญาณมาตรฐาน 4 ~ 20mA สองสายโดยการเพิ่มโมดูลวงจรส่งสัญญาณรวมในกล่องรวมสัญญาณและเครื่องวัดระดับลอยแม่เหล็กยังมีจอแสดงผลดิจิตอล LED ในสถานที่ วัดระดับของเหลวชุดผลิตภัณฑ์เป็นแบบมาตรฐาน ชนิดป้องกันการกัดกร่อน และชนิดป้องกันการระเบิด
หลักการทำงานของเครื่องวัดระดับแม่เหล็กลอย NYCFQ
เครื่องวัดระดับทุ่นลอยแม่เหล็กทำงานโดยยึดหลักการลอยตัวและคัปปลิ้งแม่เหล็ก โดยมีชุดท่อกกและตัวต้านทานความแม่นยำภายในหลอดตรวจจับ เมื่อทุ่นแม่เหล็กเคลื่อนขึ้นและลงตามท่อตรวจจับโดยมีการเปลี่ยนแปลงระดับของเหลว หลอดแห้งที่ระดับของเหลวในหลอดตรวจจับถูกเปิดขึ้นเพื่อให้ค่าบวกทางไฟฟ้าที่เอาท์พุตของหลอดตรวจจับเปลี่ยนไป และโมดูลวงจรแปลงในกล่องรวมสัญญาณจะแปลงค่าความต้านทานเป็นเอาต์พุตปัจจุบัน 4~20mA
NYCFQ คุณสมบัติการออกแบบเครื่องวัดระดับแม่เหล็กลอย
1. โครงสร้างเรียบง่าย ทนทาน และเชื่อถือได้ มีเสถียรภาพ
2. หน้าจอแสดงระดับของเหลวเป็นสีแดง ซึ่งเข้าใจง่าย สะดุดตา และอ่านง่าย
3. สามารถเลือกรูปแบบการติดตั้งและรูปแบบการเชื่อมต่อต่างๆ ได้
4. ช่วงการวัดขนาดใหญ่ ไม่มีพื้นที่ตาบอดในกระบวนการวัดทั้งหมด
5. การวัดของเหลวต่าง ๆ อย่างต่อเนื่องตลอดจนอุณหภูมิสูง ความดันสูง ระดับปานกลางที่กัดกร่อนและติดไฟได้ และระเบิดได้
6. จอแสดงผลแยกออกจากสื่อที่วัดได้อย่างสมบูรณ์ปลอดภัยและเชื่อถือได้
7. สำหรับแรงดันและอุณหภูมิพิเศษสามารถออกแบบอย่างมืออาชีพ
NYCFQ Magnetic Float Level Meter พารามิเตอร์ทางเทคนิค
| แอปพลิเคชันทั่วไป | การวัดระดับของเหลว |
| ช่วงการวัด | 50~5000mm |
| ความแม่นยำในการวัด | ±1%FS |
| แหล่งจ่ายไฟ | 24VDC (15-35V) |
| สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485/Modbus... |
| อุณหภูมิกระบวนการ | -40~+130℃ |
| แรงดันในกระบวนการ | -0.1~2.0MPa |
| ความหนาแน่นปานกลาง | 500~2000กก./ลบ.ม |
| ความหนาแน่นปานกลาง | ≤0.8Pa.s;3Pa.s |
| กระบวนการเชื่อมต่อ | หน้าแปลน, วงเล็บ (ไม่จำเป็น) |
| การแสดงสถานะ | จอแอลซีดี (อุปกรณ์เสริม) |
| ระดับการป้องกัน | IP65 |
| เกรดกันระเบิด | Exia II CT6 |
ฟิลด์แอ็พพลิเคชันมิเตอร์วัดระดับแม่เหล็กลอย NYCFQ
เกจวัดระดับแม่เหล็กลอยเหมาะสำหรับแสดงระดับของเหลวบนภาชนะบรรจุสารเคมี ปิโตรเลียม และอุปกรณ์อุตสาหกรรมอื่นๆปัจจุบันมีการใช้กันอย่างแพร่หลายในการวัดและควบคุมระดับของเหลวในอุตสาหกรรมปิโตรเลียม เคมี โลหะวิทยา พลังงานไฟฟ้า อาหาร ยา การทำกระดาษ และอุตสาหกรรมอื่นๆ
