รายละเอียดสินค้า:
|
ช่วงการวัด: | 6m | วัสดุเสาอากาศ: | 304 (ไม่บังคับ) |
---|---|---|---|
อินเทอร์เฟซไฟฟ้า: | M20×1.5, 1/2 NPT | การสุ่มตัวอย่างเสียงสะท้อน: | 55 ครั้ง/วินาที |
อุณหภูมิปานกลาง: | -40~+130℃ | ความดันในกระบวนการ: | -0.1~0.3MPa |
แอปพลิเคชันทั่วไป: | ของเหลว โดยเฉพาะอย่างยิ่งค่าคงที่ไดอิเล็กตริกต่ำ การกวน และการใช้งานที่ซับซ้อนอื่นๆ | ||
แสงสูง: | เครื่องส่งสัญญาณระดับคลื่นนำของเหลว 6m,ทรานสดิวเซอร์ระดับเรดาร์คลื่นนำทาง,เกจวัดระดับเรดาร์ของไหล |

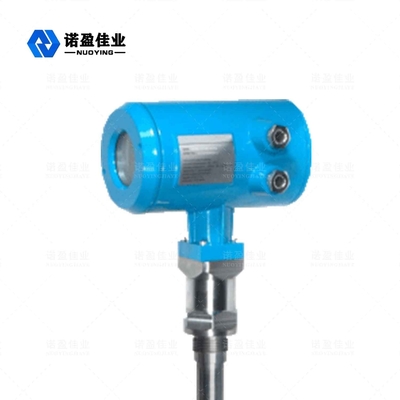

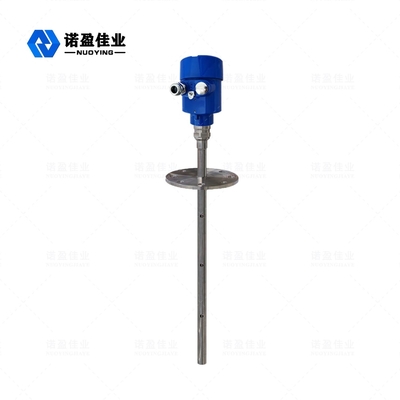

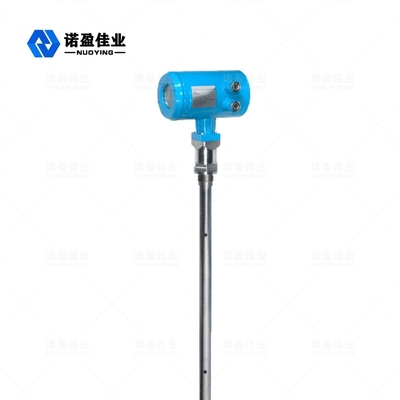

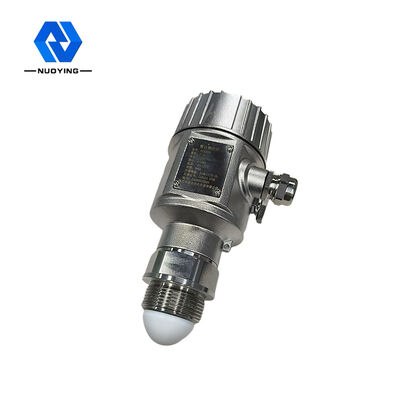

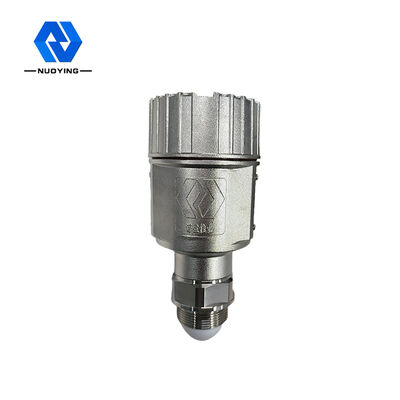

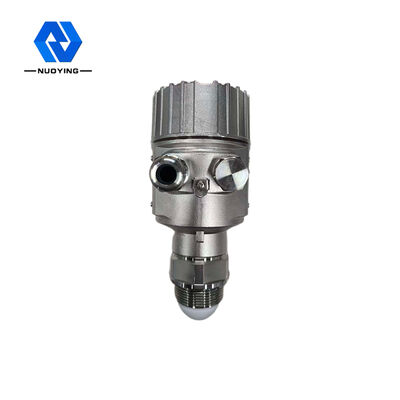

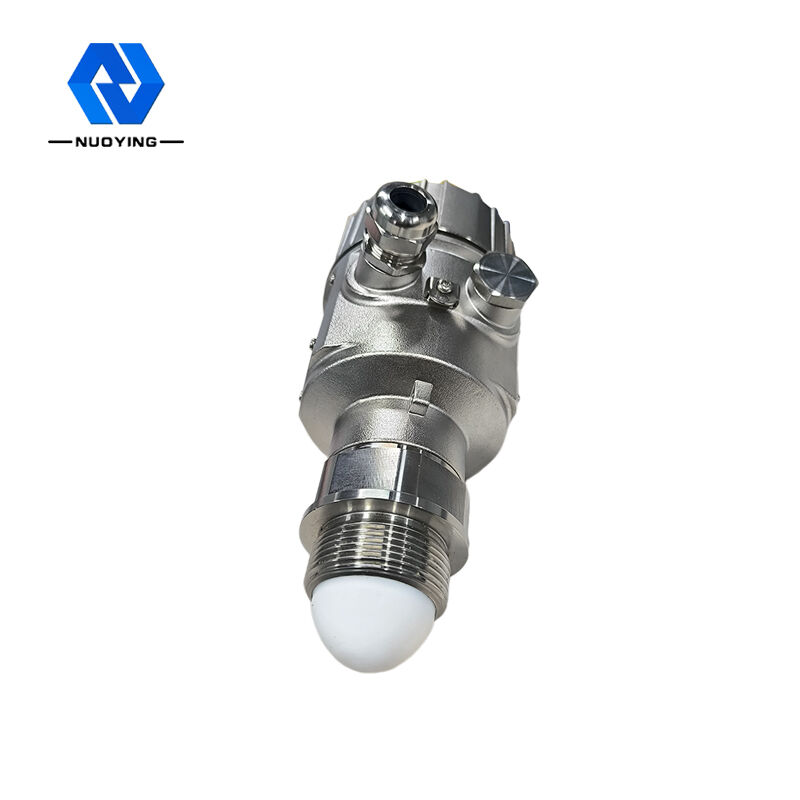

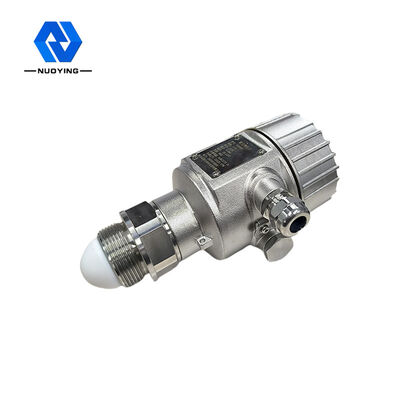

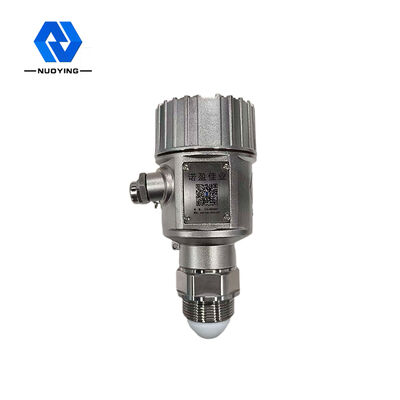

ไม่เป็นอันตรายต่อร่างกายมนุษย์ 6m Liquid Guided Wave NYRD704 Radar Level Transmitter
NYRD704 หลักการทำงานของเครื่องส่งสัญญาณระดับเรดาร์
เรดาร์แบบคลื่นนำส่งคลื่นไมโครเวฟความถี่สูงที่เคลื่อนที่ไปตามส่วนประกอบการตรวจจับ (สายเคเบิลเหล็กหรือแท่งเหล็ก)เมื่อพบสื่อที่วัดได้ พลังงานพัลส์ส่วนหนึ่งจะถูกสะท้อนกลับเนื่องจากการเปลี่ยนแปลงค่าคงที่ไดอิเล็กตริกอย่างกะทันหันทำให้เกิดการสะท้อนกลับช่วงเวลาระหว่างพัลส์ที่ปล่อยออกมาและพัลส์ที่สะท้อนกลับเป็นสัดส่วนกับระยะห่างของตัวกลางที่วัดได้
ป้อนข้อมูล:
เรดาร์คลื่นนำทางเป็นเครื่องมือวัดตามหลักการเดินทางข้ามเวลาคลื่นเรดาร์เดินทางด้วยความเร็วแสงและเวลาเดินทางสามารถแปลงเป็นสัญญาณระดับโดยอุปกรณ์อิเล็กทรอนิกส์โพรบจะปล่อยพัลส์ความถี่สูงและแพร่กระจายไปตามสายเคเบิลหรือโพรบก้านเมื่อพัลส์สัมผัสกับพื้นผิวของวัสดุ ตัวรับจะสะท้อนกลับและรับสัญญาณในเครื่องมือ ซึ่งจะแปลงสัญญาณระยะทางเป็นสัญญาณระดับ
สัญญาณสะท้อนจะถูกส่งไปตามสายเคเบิลหรือโพรบแกนไปยังวงจรอิเล็กทรอนิกส์ของเครื่องมือไมโครโปรเซสเซอร์ประมวลผลสัญญาณและระบุเสียงสะท้อนที่เกิดจากคลื่นไมโครเวฟบนพื้นผิววัสดุ
การระบุที่ถูกต้องของสัญญาณสะท้อนนั้นทำโดยซอฟต์แวร์พัลส์ระยะทาง D ไปยังพื้นผิววัสดุเป็นสัดส่วนกับการเดินทางข้ามเวลาของพัลส์ T:
D = C × T/2 (C คือความเร็วแสง)
เนื่องจากทราบระยะทาง E จากถังเปล่า ระดับวัสดุ L คือ:
L = E - D
เอาท์พุท:
กำหนดโดยการป้อนความสูงของถังเปล่า E (= ศูนย์จุด), ความสูงของถังเต็ม F (= เต็มสเกล) และพารามิเตอร์การใช้งานบางอย่างพารามิเตอร์ของแอปพลิเคชันจะปรับเครื่องมือให้เข้ากับสภาพแวดล้อมในการวัดโดยอัตโนมัติและสอดคล้องกับเอาต์พุต 4-20mA
NYRD704 คุณสมบัติการออกแบบเครื่องส่งสัญญาณระดับเรดาร์
1. เครื่องวัดระดับเรดาร์อัจฉริยะใช้เทคโนโลยีการประมวลผลไมโครเวฟขั้นสูงและเทคโนโลยีการประมวลผลเสียงสะท้อนสะท้อนการค้นพบที่ไม่เหมือนใครการวัดการสัมผัส ความแม่นยำในการวัดสูง การวัดที่แม่นยำยิ่งขึ้นในขณะเดียวกัน เรดาร์คลื่นนำทางมีคุณสมบัติป้องกันการยึดเกาะ และไม่ได้รับผลกระทบจากอุณหภูมิภายนอก เช่น อุณหภูมิปานกลางและการยึดเกาะ
2. วิธีการเชื่อมต่อกระบวนการและประเภทองค์ประกอบการตรวจจับที่หลากหลายทำให้เครื่องวัดระดับเรดาร์คลื่นนำทาง 70X ซีรี่ส์เหมาะสำหรับสภาพการทำงานและการใช้งานที่ซับซ้อนต่างๆเช่นอุณหภูมิสูง ความดันสูง สื่อคงที่ไดอิเล็กตริกต่ำ
3. การใช้โหมดการทำงานของพัลส์ ผลิตภัณฑ์ปล่อยพลังงานต่ำมาก และสามารถติดตั้งในภาชนะโลหะและอโลหะต่าง ๆ ซึ่งไม่เป็นอันตรายต่อร่างกายมนุษย์และสิ่งแวดล้อม
NYRD704 พารามิเตอร์ทางเทคนิคของเครื่องส่งสัญญาณระดับเรดาร์
แอปพลิเคชันทั่วไป | ของเหลว โดยเฉพาะอย่างยิ่งค่าคงที่ไดอิเล็กตริกต่ำ การกวน และการใช้งานที่ซับซ้อนอื่นๆ |
วัสดุเสาอากาศ | 304 (ไม่บังคับ) |
ช่วงการวัด | 6m |
ความแม่นยำในการวัด | 0.05%-0.1%FS |
แหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย) |
อุณหภูมิปานกลาง | -40~+130℃ |
แรงดันในกระบวนการ | -0.1~0.3MPa |
กระบวนการเชื่อมต่อ | เกลียว หน้าแปลน (อุปกรณ์เสริม) |
ระดับการป้องกัน | IP67 |
เกรดกันระเบิด | Exia II CT6 (อุปกรณ์เสริม) |
สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485/Modbus... |
หมายเหตุ: ตามความต้องการเฉพาะของผู้ใช้สามารถปรับแต่งผลิตภัณฑ์ออกแบบได้
