รายละเอียดสินค้า:
|
| แอปพลิเคชันทั่วไป: | การวัดการไหลของของเหลวในท่อ | วัสดุเสาอากาศ: | PFA (ไม่จำเป็น) |
|---|---|---|---|
| แหล่งจ่ายไฟ: | AC220V 50Hz / DC24V / 3.6V | อุณหภูมิแวดล้อม: | -25~+60℃ |
| กระบวนการเชื่อมต่อ: | หน้าแปลน (ไม่จำเป็น) | ค่าคงที่เวลาหน่วง: | เลือกตัวแปรต่อเนื่องได้ตั้งแต่ 0 ถึง 100 วินาที (90%) ได้ |
| สัญญาณเอาท์พุต: | เอาต์พุตแบบอะนาล็อก, เอาต์พุตความถี่, เอาต์พุตแจ้งเตือน, เอาต์พุตพัลส์ | ||
| แสงสูง: | เครื่องวัดอัตราการไหลของแม่เหล็กไฟฟ้าแบบท่อ,เครื่องวัดน้ำแม่เหล็กไฟฟ้าเหลว,เครื่องส่งสัญญาณระดับของเหลวแม่เหล็กไฟฟ้า |
||

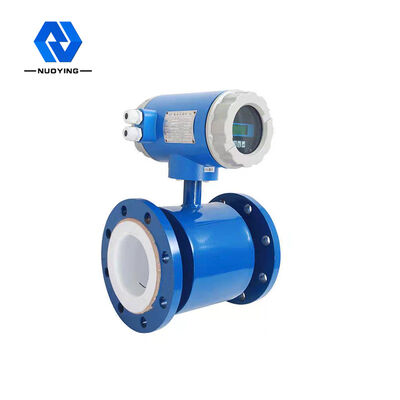

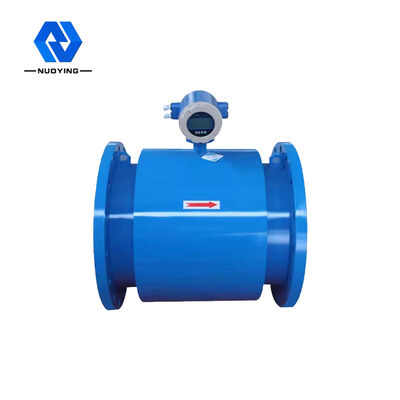

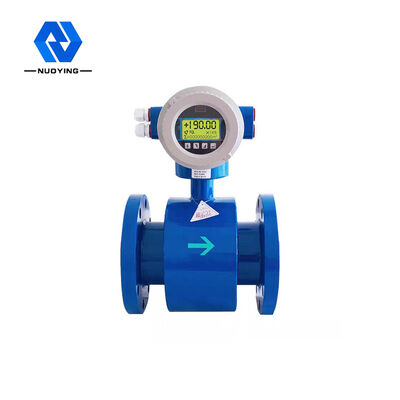

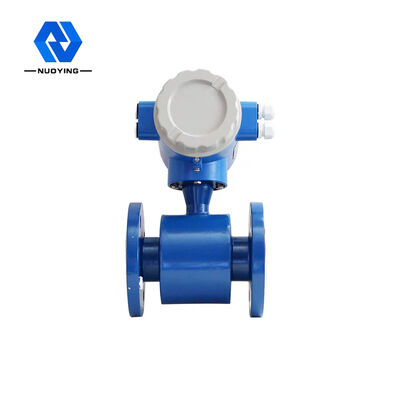

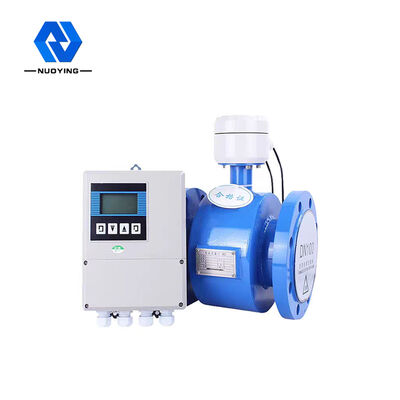

ความหลากหลายของเอาต์พุต การวัดการไหลของของเหลวในท่อ NYLD Pipeline Type Electromagnetic Flow Meter
เครื่องวัดการไหลของแม่เหล็กไฟฟ้าชนิด NYLL เป็นเครื่องวัดการไหลที่มีความแม่นยำสูงและเชื่อถือได้สูงใช้สำหรับวัดปริมาณการไหลของของเหลวนำไฟฟ้าและของเหลวข้นในท่อปิด และใช้กันอย่างแพร่หลายในเหล็ก พลังงานไฟฟ้า ปิโตรเลียม เคมี ถ่านหิน โลหะ แร่ธาตุ การทำกระดาษ น้ำประปา และการระบายน้ำ อาหาร ยา และอื่น ๆ อุตสาหกรรม
หลักการทำงานของเครื่องวัดการไหลของแม่เหล็กไฟฟ้า NYLD
หลักการวัดเป็นไปตามกฎการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์นั่นคือ: ของเหลวนำไฟฟ้าในสนามแม่เหล็กสำหรับตัดเส้นแม่เหล็กของการเคลื่อนที่ของแรง, แรงเคลื่อนไฟฟ้าเหนี่ยวนำตัวนำ, E สำหรับ: E = KBVD
D: เส้นผ่านศูนย์กลางภายในของท่อวัด
K: ค่าคงที่เครื่องมือวัด
V: ส่วนท่อวัดของอัตราการไหลเฉลี่ย
B: ความแรงเหนี่ยวนำแม่เหล็ก
เมื่อวัดการไหล ของไหลจะไหลผ่านสนามแม่เหล็กในแนวตั้งฉากกับทิศทางการไหลการไหลของของไหลนำไฟฟ้าทำให้เกิดสัญญาณแรงดันไฟฟ้าตามสัดส่วนกับอัตราการไหลเฉลี่ย (กล่าวคือ การไหลของปริมาตร)สัญญาณแรงดันไฟฟ้าเหนี่ยวนำจะถูกตรวจจับโดยอิเล็กโทรดสองขั้วที่สัมผัสโดยตรงกับของไหล และส่งผ่านสายเคเบิลไปยังเครื่องขยายเสียง ซึ่งจะถูกแปลงเป็นสัญญาณเอาท์พุตกระแสไฟที่สม่ำเสมอ
พารามิเตอร์ทางเทคนิค เครื่องวัดการไหลของแม่เหล็กไฟฟ้า NYLD
| แอปพลิเคชันทั่วไป | การวัดการไหลของของเหลวในท่อ |
| วัสดุเสาอากาศ | PFA (ไม่จำเป็น) |
| การใช้พลังงาน | <15W (และการใช้พลังงานที่ตรงกันของเซ็นเซอร์) |
| เคาน์เตอร์ | ยอดรวมบวก ยอดติดลบ |
| แหล่งจ่ายไฟ | AC220V 50Hz / DC24V / 3.6V |
| อุณหภูมิแวดล้อม | -25~+60℃ |
| กระบวนการเชื่อมต่อ | หน้าแปลน (ไม่จำเป็น) |
| ค่าคงที่เวลาหน่วง | เลือกตัวแปรต่อเนื่องได้ตั้งแต่ 0 ถึง 100 วินาที (90%) ได้ |
| ระดับการป้องกัน | IP67, IP68, IP65 (อุปกรณ์เสริม) |
| เกรดกันระเบิด | Exia II CT5 Ga, Exd II CT5 Gb (อุปกรณ์เสริม) |
| สัญญาณเอาท์พุต | เอาต์พุตแบบอะนาล็อก, เอาต์พุตความถี่, เอาต์พุตแจ้งเตือน, เอาต์พุตพัลส์ |
คุณสมบัติการออกแบบเครื่องวัดการไหลของแม่เหล็กไฟฟ้า NYLD
1. ความแม่นยำในการวัดไม่ได้รับผลกระทบจากการเปลี่ยนแปลงความหนาแน่นของของเหลว ความหนืด อุณหภูมิ ความดัน และการนำไฟฟ้าไม่มีส่วนการไหลอุดตันในท่อวัด ไม่มีการสูญเสียแรงดัน และความต้องการส่วนท่อตรงต่ำ
2. ตัวแปลงใช้จอแสดงผลแบ็คไลท์คริสตัลเหลว ซึ่งทำให้อ่านง่ายภายใต้แสงแดดโดยตรงหรือในห้องมืด
3. ปุ่มสัมผัสอินฟราเรดเพื่อตั้งค่าพารามิเตอร์ในสภาพแวดล้อมที่รุนแรงโดยไม่ต้องเปิดฝาครอบตัวแปลงสามารถตั้งค่าได้อย่างปลอดภัย
4. เครื่องวัดการไหลเป็นระบบการวัดแบบสองทางโดยมีตัวสะสมสามตัวอยู่ภายใน: ไปข้างหน้าย้อนกลับและแตกต่างทั้งหมดสามารถแสดงการไหลไปข้างหน้าและย้อนกลับ
5. และมีเอาต์พุตที่หลากหลาย: กระแส, ชีพจร, การสื่อสารแบบดิจิตอล, HART
6. ตัวแปลงมีเอาต์พุตแจ้งเตือนการวินิจฉัยตนเอง, เอาต์พุตแจ้งเตือนการตรวจจับโหลดว่าง, เอาต์พุตแจ้งเตือนขีดจำกัดบนและล่างของอัตราการไหล, การควบคุมแบทช์และฟังก์ชันอื่นๆ
7. ไม่เพียงแต่สามารถใช้สำหรับการตรวจจับกระบวนการทั่วไป แต่ยังสำหรับการวัดเยื่อแร่ เยื่อกระดาษ และของเหลววาง
8. เครื่องวัดการไหลของแม่เหล็กไฟฟ้าแรงดันสูงโดยใช้ PFA plus เทคโนโลยีซับในเครือข่าย ทนต่อแรงดันสูง ต้านทานแรงดันลบ ใช้กับปิโตรเคมี แร่ และอุตสาหกรรมอื่น ๆ โดยเฉพาะ
9. เครื่องวัดชนิดป้องกันการระเบิดสามารถใช้ในสถานที่ที่ป้องกันการระเบิดได้
