รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | การวัดการไหลของของเหลว | เส้นผ่านศูนย์กลางท่อ: | 300-3000mm |
---|---|---|---|
ช่วงการวัด: | การออกแบบที่กำหนดเอง | ช่วงอัตราการไหล: | 0.1~10m/s |
การนำไฟฟ้า: | >50μs/ซม. | อุณหภูมิแวดล้อม: | -20℃~/+60℃ |
แหล่งจ่ายไฟ: | AC220V 50Hz/DC24V/3.6V | กระบวนการเชื่อมต่อ: | เกลียว หน้าแปลน (อุปกรณ์เสริม) |
แสงสูง: | เครื่องวัดการไหลแม่เหล็กไฟฟ้าชนิดแทรก,เครื่องวัดการไหลแม่เหล็กไฟฟ้าเหลว,เครื่องวัดการไหลของน้ำแม่เหล็กไฟฟ้า |

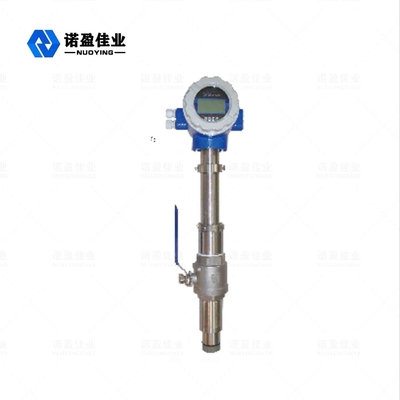

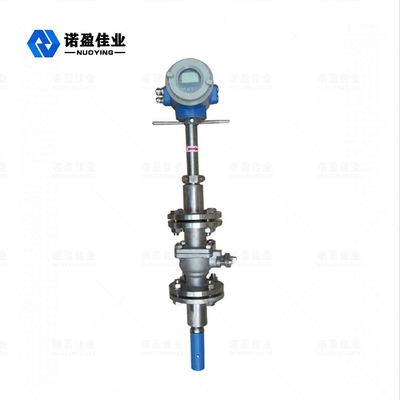

ขีด จำกัด บนและล่าง การวัดการไหลของของเหลว NYLD-CR ประเภทการแทรก Electromagnetic Flowmeter
หลักการทำงานของเครื่องวัดการไหลแม่เหล็กไฟฟ้าชนิดแทรก NYLD-CR
เครื่องวัดการไหลแบบแม่เหล็กไฟฟ้าชนิดแทรก NYLL-CR เป็นเครื่องวัดการไหลชนิดใหม่ที่พัฒนาขึ้นบนพื้นฐานของเครื่องวัดการไหลแบบแม่เหล็กไฟฟ้าแบบไปป์ไลน์ ซึ่งยังคงไว้ซึ่งข้อดีของเครื่องวัดอัตราการไหลแม่เหล็กไฟฟ้าแบบไปป์ไลน์โดยใช้เครื่องวัดการไหลแบบแม่เหล็กไฟฟ้าชนิดไปป์ไลน์ในความยากลำบากในการติดตั้งท่อ ค่าใช้จ่ายสูงและ ข้อบกพร่องอื่น ๆ ตามหลักการ NIKURADS (NIKURADS) วิธีแม่เหล็กไฟฟ้าโดยการวัดอัตราการไหลของของเหลวโดยเฉลี่ยเพื่อให้ได้อัตราการไหลของของเหลวโดยเฉพาะอย่างยิ่งหลังจากใช้รูเปิดที่มีแรงดัน ด้วยเทคโนโลยีการติดตั้งแรงดัน เครื่องวัดการไหลของแม่เหล็กไฟฟ้าชนิดแทรกสามารถติดตั้งได้ในกรณีที่มีน้ำไม่หยุด แต่ยังอยู่ในท่อเหล็กหล่อ การติดตั้งท่อซีเมนต์การพัฒนาเครื่องวัดการไหลแบบแม่เหล็กไฟฟ้าที่ประสบความสำเร็จสำหรับการตรวจจับการไหลของของเหลวถือเป็นวิธีการใหม่
NYLD-CR พารามิเตอร์ทางเทคนิคของเครื่องวัดการไหลแม่เหล็กไฟฟ้าชนิดแทรก
แอปพลิเคชันทั่วไป | การวัดการไหลของของเหลว |
เส้นผ่านศูนย์กลางท่อ | 300-3000mm |
ช่วงการวัด | การออกแบบที่กำหนดเอง |
ช่วงอัตราการไหล | 0.1~10m/s |
การนำไฟฟ้า | >50μs/ซม. |
ส่วนท่อตรง | หน้า 5DN หลัง 3DN |
อุณหภูมิแวดล้อม | -20℃~/+60℃ |
อุณหภูมิปานกลาง | -20℃~/+130℃ |
ความชื้นแวดล้อม | 5~100% RH |
แหล่งจ่ายไฟ | AC220V 50Hz/DC24V/3.6V |
กระบวนการเชื่อมต่อ | เกลียว หน้าแปลน (อุปกรณ์เสริม) |
ความต้านทานแรงดัน | 1.6Mpa |
วัสดุเซนเซอร์ | สแตนเลส |
ระดับการป้องกัน | IP67, IP68, IP65 (อุปกรณ์เสริม) |
เกรดกันระเบิด | Exia II CT5 Ga, Exd II CT5 Gb (อุปกรณ์เสริม) |
สัญญาณเอาท์พุต | 4-20mA;RS485;ฮาร์ต;MODBUS |
NYLD-CR คุณสมบัติการออกแบบเครื่องวัดการไหลแม่เหล็กไฟฟ้าชนิดแทรก
1. ในการตรวจจับการไหลของท่อ ติดตั้งง่าย ไม่สามารถหยุดการไหล ไซต์สามารถเปิดได้ ด้วยแรงดัน มีข้อดีการติดตั้งแน่นอนและข้อดีราคา
2. เหมาะสำหรับน้ำ น้ำเสีย กรด ด่างเข้มข้น และการนำอื่น ๆ ในการตรวจจับการไหลของของเหลว 20 ซม. หรือมากกว่า การเปลี่ยนแปลงในการนำไม่ส่งผลต่อการเปลี่ยนแปลงประสิทธิภาพ แข็งแรงมากเพื่อปรับให้เข้ากับการเปลี่ยนแปลงที่ซับซ้อนในของเหลว โดยเฉพาะอย่างยิ่งสำหรับการจ่ายและการระบายน้ำ การวัดการไหลของท่อ
3. Flowmeter mechanical movable parts, converter โดยใช้การออกแบบที่ดีที่สุด, โครงสร้างแน่น, ติดตั้งง่าย, converter และเซ็นเซอร์ที่เปลี่ยนได้, ฟรีเปลี่ยนช่วงการตรวจจับของวัดการไหล (0.5m/s ~ 10m/s)
4. มันเกี่ยวข้องกับความลึกของการแทรกเท่านั้น ดังนั้นจึงมีความเก่งกาจและการแลกเปลี่ยนที่กว้างรุ่นหนึ่งใช้ได้กับข้อกำหนดการวัดของเหลวของท่อขนาดต่างๆฟังก์ชั่นการสลับช่วงอัตโนมัติมิเตอร์วัดการไหลในช่วงการไหลจะเปลี่ยนไป สามารถเปลี่ยนช่วงโดยอัตโนมัติเพื่อให้แน่ใจว่าการวัดที่แม่นยำภายในช่วงทั้งหมด
5. ฟังก์ชั่นการคำนวณการไหลไปข้างหน้าและย้อนกลับผู้ใช้สามารถเลือกการวัดแสงแบบบวกหรือแบบย้อนกลับได้ (ค่าแสงแบบบวกจากโรงงาน)
6. สัญญาณเตือนขีด จำกัด บนและล่าง, สัญญาณเตือนหลอดเปล่า
7. การป้องกันไฟฟ้าขัดข้อง พารามิเตอร์จะไม่สูญหายหลังจากไฟฟ้าขัดข้อง EEPROM สามารถบันทึกพารามิเตอร์ที่ตั้งไว้และค่าสะสม
ฟังก์ชั่นกำจัดสัญญาณขนาดเล็กผู้ใช้สามารถตั้งค่าแรงดันไฟฟ้าที่ต่ำกว่าหรืออัตราการไหลที่ต่ำกว่าผ่านแผงแสดงผลเพื่อตัดสัญญาณรบกวนขนาดเล็กออก
8. เครื่องมือนี้ใช้หลักการของ "การทำให้เป็นศูนย์อัตโนมัติ" เพื่อขจัดสัญญาณรบกวนทางไฟฟ้าเคมี และจุดศูนย์จะมีเสถียรภาพในตัวเอง
9. ตัวแปลงและเซ็นเซอร์มีระดับการป้องกันและวิธีการติดตั้งที่หลากหลาย รวมถึง IP68 สำหรับการติดตั้งใต้น้ำ
