รายละเอียดสินค้า:
|
| ความแม่นยำ: | <0.1%FS | ความถี่: | 100MHZ-1.8GHZ |
|---|---|---|---|
| ช่วงการวัด: | -cable :0-30m; -สายเคเบิล :0-30m; rod, coaxial :0-6m คัน, โคแอกเชียล :0-6m | ปณิธาน: | 1mm |
| ความเร็วในการตอบสนอง: | 0.2S (ขึ้นอยู่กับการใช้งานจริง) | สุ่มตัวอย่าง: | เสียงสะท้อน 55 ตัวอย่าง / s |
| ความดันในกระบวนการ: | -1 ~ 40bar | เกรดป้องกันที่อยู่อาศัย: | IP67,IP68 |
| แสงสูง: | เซ็นเซอร์ระดับเรดาร์ไกด์สแตนเลส,เซ็นเซอร์ระดับเรดาร์ไกด์ IP68,เซ็นเซอร์ระดับถังเรดาร์เหลว |
||

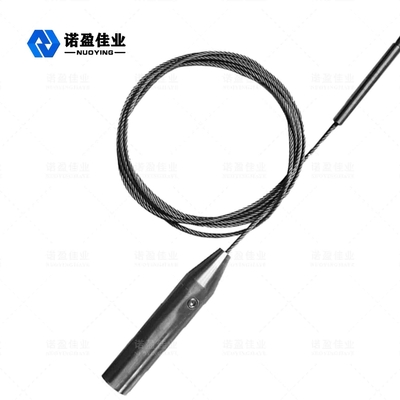

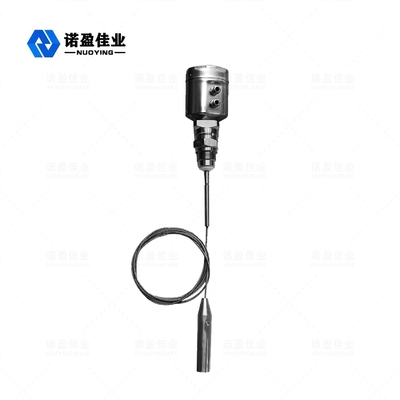

NYRD701 เซ็นเซอร์ระดับเรดาร์แบบสเตนเลสสตีล การวัดที่แม่นยำดี
NYRD701 เซ็นเซอร์ระดับเรดาร์แบบสเตนเลสสตีล
ข้อได้เปรียบทางเทคนิคของมาตรวัดระดับเรดาร์คลื่นนำทาง: มาตรวัดระดับเรดาร์สำหรับการวัดระดับของเหลว อนุภาค และสารละลายอย่างต่อเนื่องสามารถวัดตัวกลางใดๆ ที่มีค่าคงที่ไดอิเล็กตริกมากกว่าหรือเท่ากับ 1.4 ได้ การวัดมาตรวัดระดับเรดาร์จะไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของสื่อ การเปลี่ยนแปลงของอุณหภูมิ ก๊าซเฉื่อยและไอน้ำ ฝุ่น โฟม ฯลฯ ระยะสูงสุดของเรดาร์ประเภทขั้ว สามารถเข้าถึงได้ 6 เมตร ความแม่นยำของเครื่องวัดระดับเรดาร์คือ 1 มม. ช่วงคือ 30 เมตร อุณหภูมิสูง 250 องศา ความดันสูง 40 กก. เครื่องวัดระดับเรดาร์เหมาะสำหรับพื้นที่อันตรายจากการระเบิด โดยทั่วไปใช้สำหรับวัดความหนืด ≤ 500CST และไม่ง่ายในการผลิตสื่อกาว มาตรวัดระดับเรดาร์คลื่นนำทางเป็นมาตรวัดระดับชนิดหนึ่งตามหลักการ TDRพัลส์แม่เหล็กไฟฟ้าของเกจวัดระดับเคลื่อนที่ด้วยความเร็วแสงตามสายเคเบิลหรือโพรบส่วนหนึ่งของพัลส์ของเกจวัดระดับจะสะท้อนออกมาเพื่อสร้างเสียงสะท้อนและกลับไปยังตัวส่งสัญญาณพัลส์ตามเส้นทางเดียวกันการยับยั้งไอน้ำและโฟมอย่างแรง การวัดจะไม่ได้รับผลกระทบ ระยะห่างระหว่างตัวส่งและพื้นผิวของตัวกลางที่วัดได้เป็นสัดส่วนกับเวลาการแพร่กระจายของพัลส์ในช่วงเวลานั้น และคำนวณความสูงของระดับของเหลว
NYRD701 เซ็นเซอร์ระดับเรดาร์แบบสเตนเลสสตีลพารามิเตอร์ทางเทคนิค
| พารามิเตอร์ | ความถี่: 100MHZ-1.8GHZ ช่วงการวัด:-สาย:0-30m;คัน, โคแอกเชียล :0-6m ความละเอียด: 1mm ความเร็วในการตอบสนอง: 0.2S (ขึ้นอยู่กับการใช้งานจริง) ความแม่นยำ: <0.1%FS |
| อินเทอร์เฟซการสื่อสาร | โปรโตคอลการสื่อสาร HART |
| ความสามารถในการทำซ้ำ | ± 3mm |
| สุ่มตัวอย่าง | เสียงสะท้อน 55 ตัวอย่าง / s |
| สัญญาณกระแสไฟขาออก | 4-20mA |
| กระบวนการเชื่อมต่อ | G1-1/2 หน้าแปลน DN50, DN80, DN100, DN150 |
| ความดันในกระบวนการ | -1 ~ 40bar |
| พลัง | กำลังไฟ: 24VDC (± 10%), แรงดันกระเพื่อม: 1Vpp การใช้พลังงาน: สูงสุด 22.5mA |
| สภาวะแวดล้อม | อุณหภูมิ -40 ℃ ~ +80 ℃ |
| เกรดป้องกันที่อยู่อาศัย | IP67,IP68 |
| ระดับการระเบิด | EXia II CT6 กา |
| แหล่งจ่ายไฟเครื่องมือวัดและการเชื่อมต่อสายสัญญาณออก | การแชร์สายเคเบิลหุ้มฉนวนสองคอร์ รายการสายเคเบิล: 2 M20 × 1.5 (เส้นผ่านศูนย์กลางของสายเคเบิล 5 - 9 มม.) |
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!
