รายละเอียดสินค้า:
|
| แบบอย่าง: | NYRD702 | ความสามารถในการทำซ้ำ: | ± 3mm |
|---|---|---|---|
| ปณิธาน: | 1mm | สุ่มตัวอย่าง: | เสียงสะท้อน 55 ตัวอย่าง / s |
| สัญญาณกระแสไฟขาออก: | 4-20mA | ระดับการระเบิด: | EXiaIICT6 กา |
| สภาวะแวดล้อม: | -40 ℃ ~ +80 ℃ | ความถี่: | 100MHZ-1.8GHZ |
| แสงสูง: | เครื่องส่งสัญญาณระดับเรดาร์สแตนเลส,เครื่องส่งสัญญาณระดับเรดาร์สี่สาย,เครื่องส่งสัญญาณระดับของเหลวเรดาร์ 20mA |
||

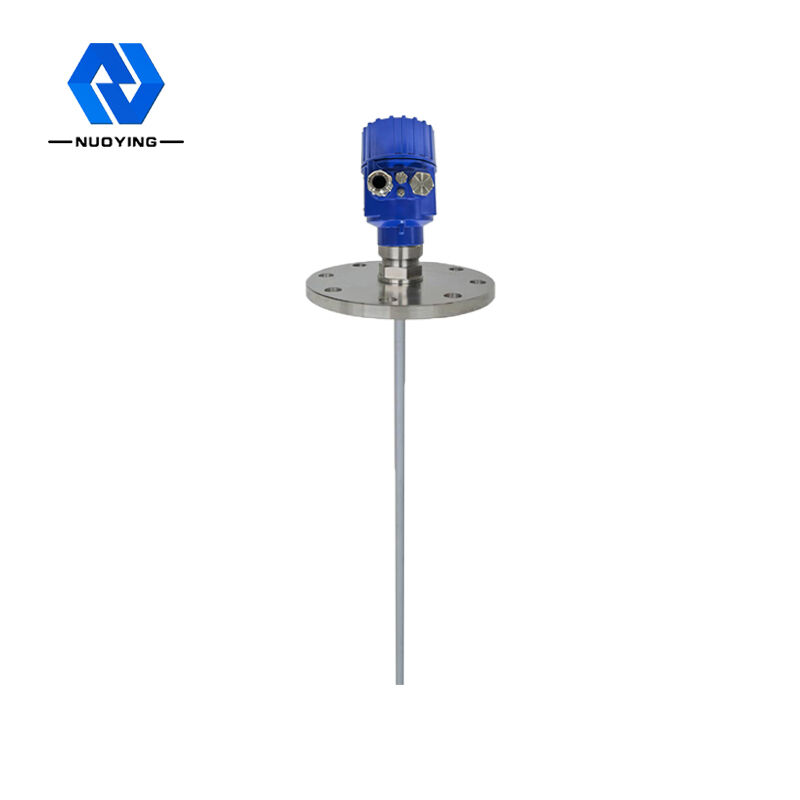

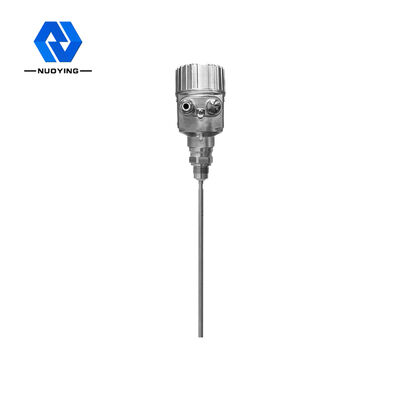

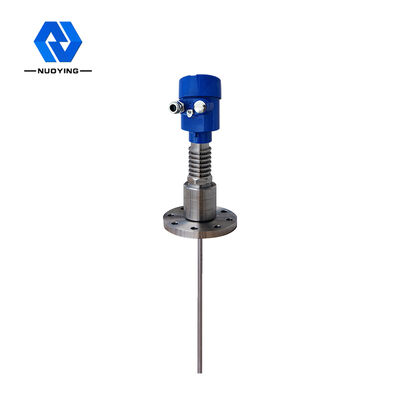

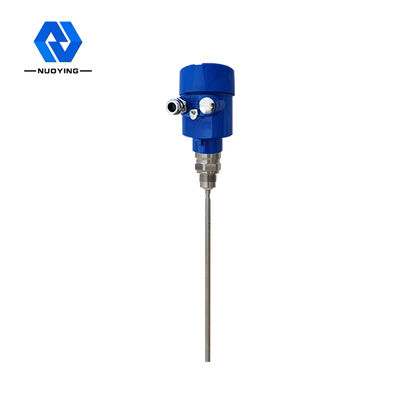

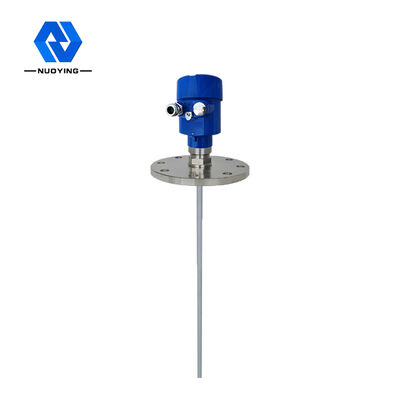

เครื่องส่งสัญญาณระดับเรดาร์ NYRD702 สแตนเลส 4-20mA / HART (สองสาย / สี่สาย)
เครื่องส่งสัญญาณระดับเรดาร์ NYRD702 สแตนเลส
เครื่องวัดระดับเรดาร์คลื่นนำทางเป็นเครื่องวัดระดับตามหลักการสะท้อนโดเมนเวลา (TDR)อยู่ห่างจากการส่งออกและนำเข้าชีพจรแม่เหล็กไฟฟ้าของมาตรวัดระดับเรดาร์แพร่กระจายไปตามสายเคเบิลเหล็กหรือโพรบด้วยความเร็วแสงสำหรับกระป๋องโลหะและพลาสติก มิเตอร์ต้องไม่สัมผัสผนังด้านในของถังหากถังโลหะ ไม่ควรติดตั้งมาตรวัดระดับตรงกลางถังส่วนหนึ่งของพัลส์ของเครื่องวัดระดับจะสะท้อนออกมาเพื่อสร้างเสียงสะท้อนและกลับไปยังเครื่องส่งสัญญาณพัลส์ตามเส้นทางเดียวกันแผนภาพด้านขวาแสดงการติดตั้งเรดาร์รูปแท่งซึ่งส่วนใหญ่ใช้สำหรับการวัดระดับของเหลวระยะห่างระหว่างตัวส่งและพื้นผิวของตัวกลางที่วัดได้เป็นสัดส่วนกับเวลาการแพร่กระจายของพัลส์ในช่วงเวลานั้น และคำนวณความสูงของระดับของเหลวสามารถติดตั้งเซนเซอร์ตรงกลางหลังคาได้ ถ้าก้นถังกรวยสามารถวัดที่ก้นถังได้
พารามิเตอร์ทางเทคนิคเครื่องส่งสัญญาณระดับเรดาร์ NYRD702 สแตนเลส
| พารามิเตอร์ |
ความถี่: 100MHZ-1.8GHZ ช่วงการวัด:-สาย:0-30m;คัน, โคแอกเชียล :0-6m ความเร็วในการตอบสนอง: 0.2S (ขึ้นอยู่กับการใช้งานจริง) ความแม่นยำ: <0.1% |
| อินเทอร์เฟซการสื่อสาร | โปรโตคอลการสื่อสาร HART |
| ความสามารถในการทำซ้ำ | ± 3mm |
| ปณิธาน | 1mm |
| สุ่มตัวอย่าง | เสียงสะท้อน 55 ตัวอย่าง / s |
| สัญญาณกระแสไฟขาออก | 4-20mA/HART |
| กระบวนการเชื่อมต่อ |
หน้าแปลน DN50, DN80, DN100, DN150 |
| ความดันในกระบวนการ | -1 ~ 40bar |
| พลัง |
กำลังไฟ: 24VDC (± 10%), แรงดันกระเพื่อม: 1Vpp การใช้พลังงาน: สูงสุด 22.5mA |
| สภาวะแวดล้อม | -40 ℃ ~ +80 ℃ |
| เกรดป้องกันที่อยู่อาศัย | IP68 |
| ระดับการระเบิด | EXiaIICT6 กา |
| แหล่งจ่ายไฟเครื่องมือวัดและการเชื่อมต่อสายสัญญาณออก |
การแชร์สายเคเบิลหุ้มฉนวนสองคอร์ รายการสายเคเบิล: 2 M20 × 1.5 (เส้นผ่านศูนย์กลางของสายเคเบิล 5 - 9 มม.) |
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!
