รายละเอียดสินค้า:
|
| แอปพลิเคชันทั่วไป: | ผงซีเมนต์ เถ้าลอย ตกผลึก | ความแม่นยำในการวัด: | 0.05%~0. 1% F.S |
|---|---|---|---|
| อินเทอร์เฟซไฟฟ้า: | M20X1.5, % ~NPT | สัญญาณเอาท์พุต: | 4...20mA/HART/RS485/Modbus. |
| เกรดป้องกันการระเบิดอันตราย: | ExialICT6 กา, | แหล่งจ่ายไฟ: | 24VDC |
| ความดันในกระบวนการ: | -0. -0. 1~1.0MPa, 1 ~ 1.0MPa, | การเชื่อมต่อกระบวนการ: | เกลียว, ตัวยึด, หน้าแปลน, แคลมป์อนามัย (อุปกรณ์เสริม) |
| แสงสูง: | Stream Stiring Radar Liquid Level Sensor,เรดาร์ Liquid Intelligent Level Transmitter,Radar Liquid Level Transmitter 26G |
||

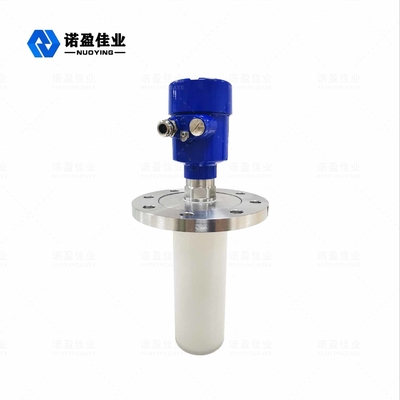

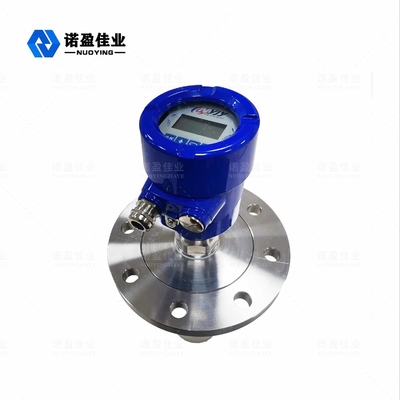

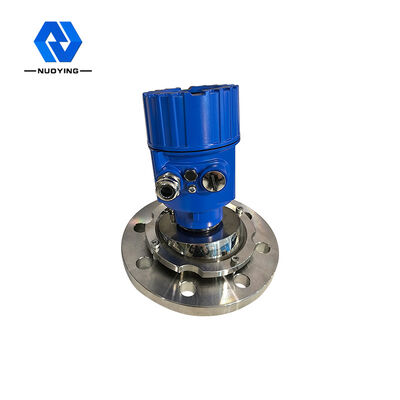

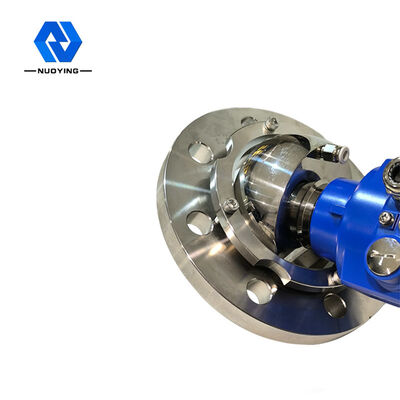

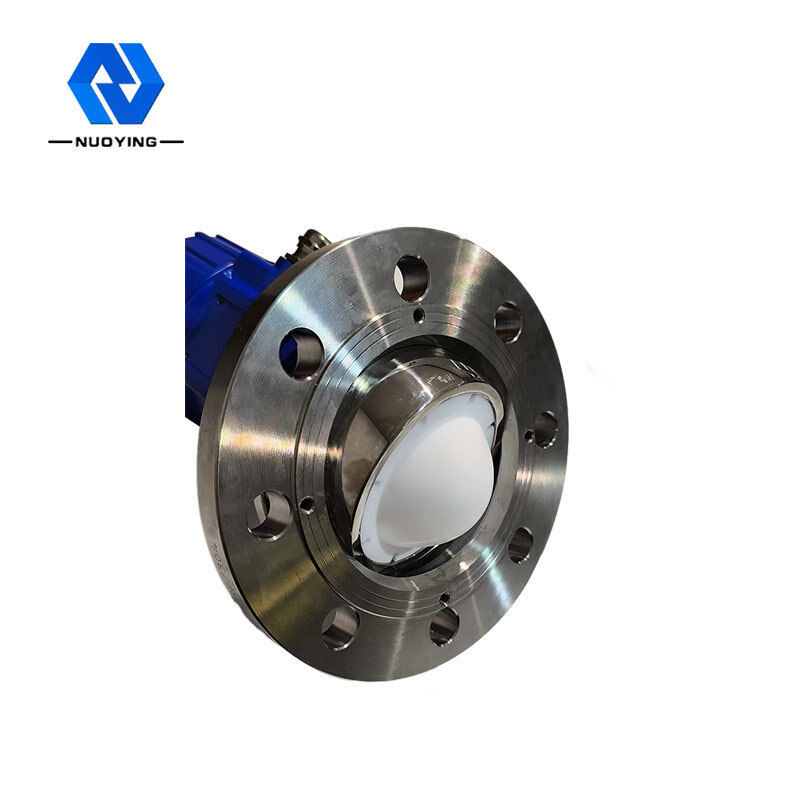

เครื่องส่งสัญญาณระดับเรดาร์อัจฉริยะของเหลวที่มีฤทธิ์กัดกร่อนสูง 26 G NYRD 86
หลักการทำงานของเครื่องส่งสัญญาณระดับเรดาร์อัจฉริยะของเหลวกัดกร่อนสูง 26 G NYRD 86
เซ็นเซอร์ซีรีส์ Radar Level Meter (NYRD80X) คือ 26GHz พร้อมสมาร์ทและป้องกันผงซีเมนต์ เถ้าลอย กระบวนการตกผลึกเครื่องมือวัดระดับเรดาร์ วัดระยะทางสูงสุด 80 เมตรเสาอากาศได้รับการปรับปรุงให้ดียิ่งขึ้น และไมโครโปรเซสเซอร์ที่รวดเร็วรุ่นใหม่สามารถวิเคราะห์และประมวลผลสัญญาณในอัตราที่สูงขึ้น ทำให้สามารถใช้มิเตอร์ในสภาวะการวัดที่ซับซ้อน เช่น ถังปฏิกิริยาและถังแข็ง
ตามความแตกต่างของเวลาอัลตราโซนิกจากการส่งไปยังการรับและทราบเพื่อกำหนดระดับเสียง สัญญาณไมโครเวฟจะถูกประมวลผลโดยอุปกรณ์อิเล็กทรอนิกส์และในที่สุดก็แปลงเป็นสัญญาณไฟฟ้าที่เกี่ยวข้องกับความสูงของวัตถุ
Datum ของการวัด: พื้นผิวการซีลของก้นเกลียวหรือหน้าแปลน
หมายเหตุ: เมื่อใช้การจับเวลาระดับเรดาร์ ตรวจสอบให้แน่ใจว่าระดับวัสดุสูงสุดไม่สามารถเข้าสู่พื้นที่ตาบอดการวัดได้ (พื้นที่ที่แสดงใน D ในรูป)
การออกแบบคุณสมบัติของเครื่องส่งสัญญาณระดับเรดาร์อัจฉริยะของเหลวที่มีฤทธิ์กัดกร่อนสูง 26 G NYRD 86
◎ การวัดพื้นที่ตาบอดจะแคบลง สำหรับการวัดไซต์งานขนาดเล็กก็จะได้ผลลัพธ์ที่ดีเช่นกัน
◎ อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูง แม้ในกรณีที่มีความผันผวนก็สามารถให้ประสิทธิภาพที่ดีขึ้นได้เช่นกัน
กรณีของความผันผวนยังสามารถได้รับประสิทธิภาพการทำงานที่ดีที่สุด
◎ ความถี่สูง เป็นตัวเลือกที่ดีที่สุดสำหรับการวัดค่าอ้างอิงคงที่ไดอิเล็กตริกต่ำและคงที่ความถี่สูงเป็นตัวเลือกที่ดีที่สุดสำหรับการวัดค่าคงที่ไดอิเล็กตริกต่ำและคงที่
◎ การวัดพื้นที่ตาบอดมีขนาดเล็กลง สำหรับการวัดถังขนาดเล็กก็จะได้ผลลัพธ์ที่ดีเช่นกัน
◎ อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูง แม้ในกรณีที่มีความผันผวนก็สามารถให้ประสิทธิภาพที่ดีขึ้นได้เช่นกัน
กรณีของความผันผวนยังสามารถได้รับประสิทธิภาพที่ดีขึ้น
◎ ความถี่สูง เป็นตัวเลือกที่ดีที่สุดสำหรับการวัดตัวกลางคงที่ตัวแยกของแข็งและตัวแยกต่ำ ความถี่สูง เป็นตัวเลือกที่ดีที่สุดสำหรับการวัดค่าคงที่ไดอิเล็กตริกต่ำและตัวกลาง
◎ ความยาวคลื่นสั้นลง การสะท้อนแสงที่เหนือกว่าบนพื้นผิวแข็งที่ลาดเอียง
พารามิเตอร์ทางเทคนิคของเครื่องส่งสัญญาณระดับเรดาร์อัจฉริยะของเหลวที่มีฤทธิ์กัดกร่อนสูง 26 G NYRD 86
| แอปพลิเคชันทั่วไป | ของเหลวต่างๆ การกัดกร่อนที่รุนแรงโดยเฉพาะอย่างยิ่ง |
|
รุ่นสินค้า |
NYRD86 |
|

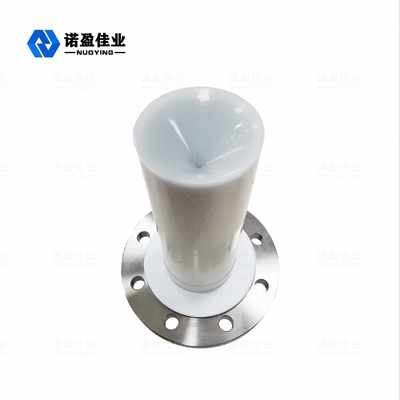

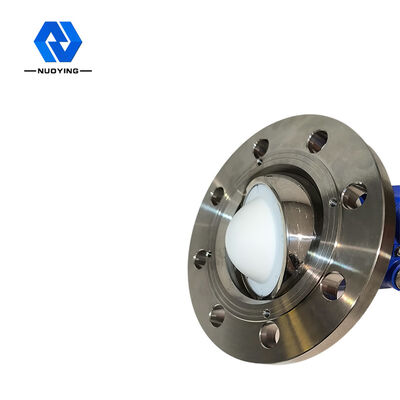

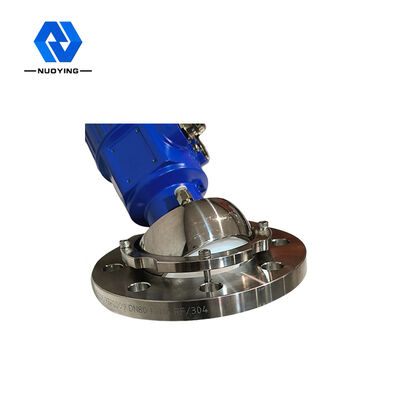

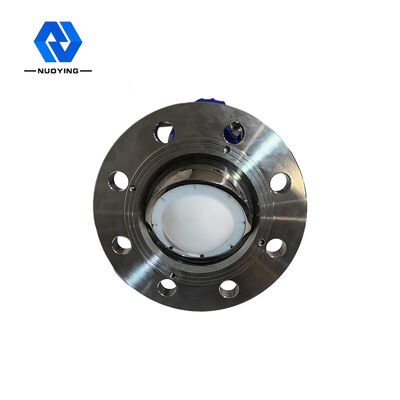

แบบฟอร์มเสาอากาศ
|
แท่ง หยดน้ำ แบน แตร ผิวขว้าง เลนส์
|
| วัสดุเสาอากาศ | PTFE,304,316,PP,PFA |
| ช่วงการวัด | 10ม. 20ม. 30ม. 35ม. 40ม. 80ม |
| ความแม่นยำในการวัด | 0.05%~0.1%FS |
| แรงดันไฟของแหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย) 220VAC |
|
สัญญาณออก |
4...20mA/ฮาร์ต/RS485/Modbus... |
| อุณหภูมิกระบวนการ | -40~+130℃,-40~+150℃,-40~+260℃,-40~+1200℃ |
| แรงดันในกระบวนการ |
-0.1~0.3MPa,-0.1~2.0MPa,-0.1~4.0MPa, |
| ขั้นตอนการเชื่อมโยง | เกลียว, วงเล็บ, หน้าแปลน, ที่หนีบ (อุปกรณ์เสริม) |
| อินเทอร์เฟซไฟฟ้า | M20*1.5,½″NPT |
| ระดับการป้องกัน | IP65, IP67, IP68 (อุปกรณ์เสริม) |
| การจำแนกประเภทป้องกันการระเบิด | Exia II CT6 Ga,Exd II CT6 Gb (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
