รายละเอียดสินค้า:
|
อินเทอร์เฟซไฟฟ้า: | M20X1.5, % ~NPT | ความดันในกระบวนการ: | -0. 1~4. 0MPa |
---|---|---|---|
แอปพลิเคชันทั่วไป: | ทนอุณหภูมิ ทนแรงดัน และของเหลวกัดกร่อนเล็กน้อย | ช่วงการเพาะเลี้ยง: | 30m |
เกรดป้องกันการระเบิดอันตราย: | ExialICT6 กา | รูปแบบเสาอากาศ: | แบบแท่ง, แบบหยดน้ำ, แบบเพลท, แบบฮอร์น, แบบพื้นผิว, แบบเลนส์ |
การเชื่อมต่อกระบวนการ: | ตัวยึด หน้าแปลน (อุปกรณ์เสริม) | อุณหภูมิกระบวนการ: | -40~250℃ |
แสงสูง: | เครื่องวัดระดับเรดาร์อัจฉริยะ 26G,เครื่องวัดระดับเรดาร์ทดสอบอาหาร 10 เมตร,การทดสอบสารเคมีที่มีฤทธิ์กัดกร่อนเครื่องมือระดับเรดาร์ |

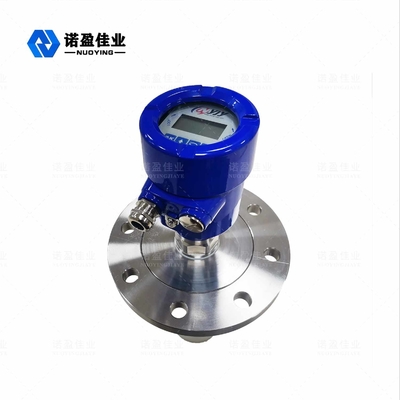

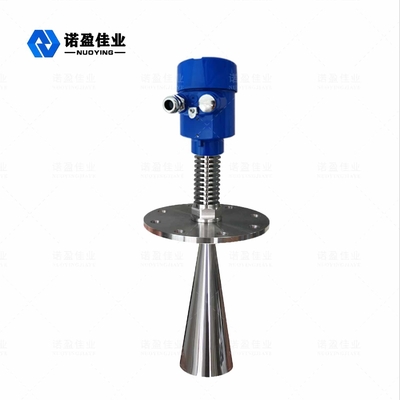

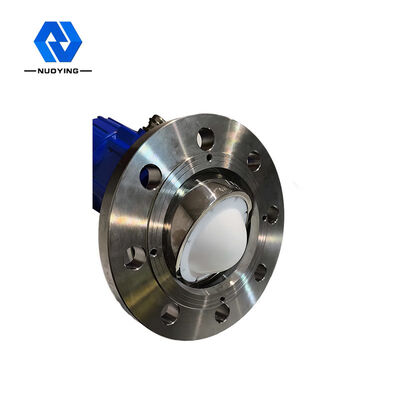

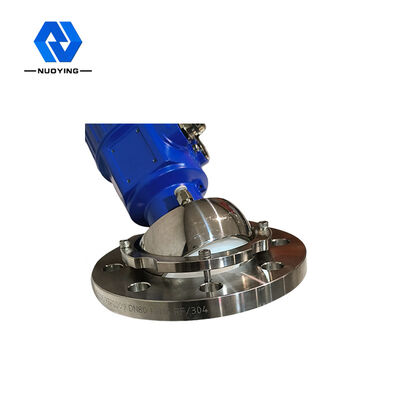

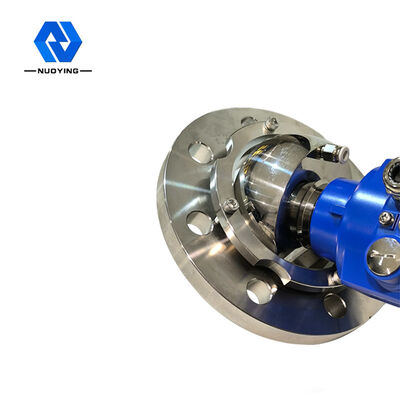

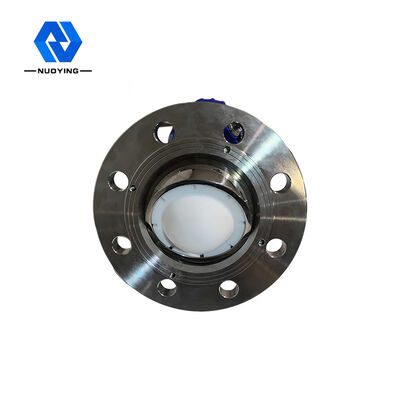

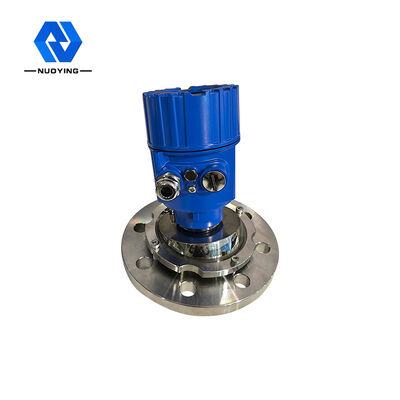

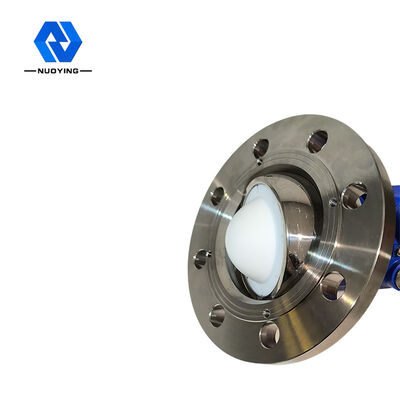

NYRD 806 26G เครื่องวัดระดับเรดาร์อัจฉริยะสำหรับของเหลวที่ทนต่ออุณหภูมิ/ความดันและการกัดกร่อนเล็กน้อย
หลักการทำงานของ NYRD 806 26G Smart Radar Level Meter สำหรับอุณหภูมิ/ความดันและของเหลวที่มีฤทธิ์กัดกร่อนเล็กน้อย
เซ็นเซอร์ซีรีส์ Radar Level Meter (NYRD80X) เป็นเครื่องมือวัดระดับเรดาร์ความถี่สูง 26GHz ซึ่งวัดระยะทางสูงสุดถึง 80 เมตรเสาอากาศได้รับการปรับปรุงให้ดียิ่งขึ้น และไมโครโปรเซสเซอร์ที่รวดเร็วรุ่นใหม่สามารถวิเคราะห์และประมวลผลสัญญาณในอัตราที่สูงขึ้น ทำให้สามารถใช้มิเตอร์ในสภาวะการวัดที่ซับซ้อน เช่น ถังปฏิกิริยาและถังแข็ง
ตามความแตกต่างของเวลาอัลตราโซนิกจากการปล่อยสู่การรับและทราบเพื่อกำหนดระดับเสียง สัญญาณไมโครเวฟจะถูกประมวลผลโดยอุปกรณ์อิเล็กทรอนิกส์และในที่สุดก็แปลงเป็นสัญญาณไฟฟ้าที่เกี่ยวข้องกับระดับวัตถุ
Datum ของการวัด: พื้นผิวการซีลของก้นเกลียวหรือหน้าแปลน
หมายเหตุ: เมื่อใช้การจับเวลาระดับเรดาร์ ตรวจสอบให้แน่ใจว่าระดับวัสดุสูงสุดไม่สามารถเข้าสู่พื้นที่ตาบอดการวัดได้ (พื้นที่ที่แสดงใน D ในรูป)
คุณสมบัติการออกแบบของ NYRD 806 26G Smart Radar Level Meter สำหรับอุณหภูมิ/ความดันและของเหลวที่กัดกร่อนเล็กน้อย
◎ เกือบจะต้านทานการกัดกร่อนและโฟม;ไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของความหนาแน่น อุณหภูมิ และความดันปานกลาง
◎ขนาดเสาอากาศมีขนาดเล็ก ติดตั้งง่าย;เรดาร์แบบไม่สัมผัส ไม่สึก ไม่มีมลพิษ
◎ สภาพแวดล้อมที่มีฝุ่นรุนแรงมีอิทธิพลเพียงเล็กน้อยต่อการทำงานของเครื่องวัดระดับความถี่สูง
◎ ความยาวคลื่นสั้นลง การสะท้อนที่ดีขึ้นบนพื้นผิวแข็งเอียง
◎ มุมลำแสงมีขนาดเล็ก พลังงานเข้มข้น ซึ่งช่วยเพิ่มความสามารถในการสะท้อนและเอื้อต่อการหลีกเลี่ยงวัตถุรบกวน
◎ การวัดพื้นที่ตาบอดมีขนาดเล็กลง สำหรับการวัดถังขนาดเล็กก็จะได้ผลลัพธ์ที่ดีเช่นกัน
◎ อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูง แม้ในกรณีที่มีความผันผวนก็สามารถให้ประสิทธิภาพที่ดีขึ้นได้เช่นกัน
กรณีของความผันผวนยังสามารถได้รับประสิทธิภาพที่ดีขึ้น
◎ ความถี่สูง เป็นตัวเลือกที่ดีที่สุดสำหรับการวัดค่าคงที่ไดอิเล็กตริกต่ำ ความถี่สูง เป็นตัวเลือกที่ดีที่สุดสำหรับการวัดค่าคงที่ไดอิเล็กตริกที่เป็นของแข็งและต่ำ
พารามิเตอร์ทางเทคนิค ของ NYRD 806 26G เครื่องวัดระดับเรดาร์อัจฉริยะสำหรับของเหลวที่ทนต่ออุณหภูมิ/ความดันและการกัดกร่อนเล็กน้อย
แอปพลิเคชันทั่วไป | ทนอุณหภูมิ ทนแรงดัน และของเหลวกัดกร่อนเล็กน้อย |
รุ่นสินค้า
|
NYRD806 |
แบบฟอร์มเสาอากาศ | แท่ง หยดน้ำ แบน แตร ผิวขว้าง เลนส์ |
วัสดุเสาอากาศ | 316 |
ช่วงการวัด | 30m |
ความแม่นยำในการวัด | 0.05%~0.1%FS |
แรงดันไฟของแหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย) |
สัญญาณออก | 4...20mA/ฮาร์ต/RS485/Modbus... |
อุณหภูมิกระบวนการ | -40~+250 ℃ |
แรงดันในกระบวนการ | -0.1~4.0 MPa, |
การเชื่อมโยงขั้นตอน | วงเล็บปีกกา (อุปกรณ์เสริม) |
อินเทอร์เฟซไฟฟ้า | M20*1.5,½″NPT |
ระดับการป้องกัน | IP67 (อุปกรณ์เสริม) |
การจำแนกประเภทป้องกันการระเบิด | Exia II CT6 |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
