รายละเอียดสินค้า:
|
| การสุ่มตัวอย่างเสียงสะท้อน: | 55 ครั้ง /s | ช่วงการวัด: | 5m |
|---|---|---|---|
| ความแม่นยำในการวัด: | 0.05% ~ 0.1% F.S | พาวเวอร์ซัพพลาย: | แหล่งจ่ายไฟ 220VAC |
| อินเทอร์เฟซไฟฟ้า: | M20×1.5 , ½ " NPT | เกรดป้องกัน: | IP 67 |
| รูปแบบเสาอากาศ: | แบบแท่ง | แอปพลิเคชันทั่วไป: | แรงดันสูง, คอยล์ร้อนในตัว |
| แสงสูง: | Wise Guided Wave Level Transmitter 6m,เครื่องส่งสัญญาณระดับ Gwr แรงดันสูง,เครื่องส่งสัญญาณระดับเรดาร์ป้องกันการกัดกร่อน |
||

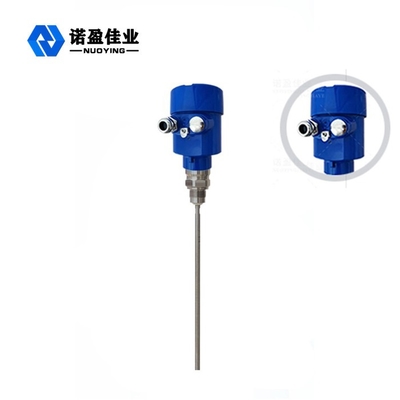

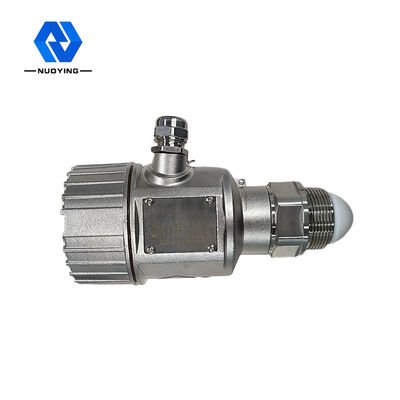

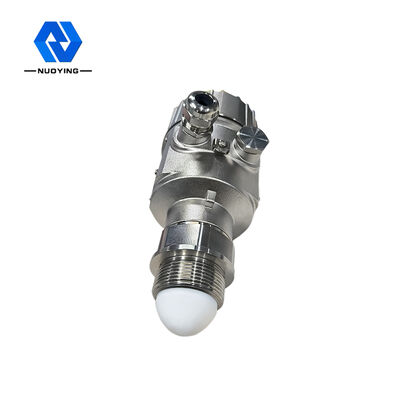

5m ที่ไม่ซ้ำกัน Echo Discovery Guided Wave Radar Level Transmitter แรงดันสูง NYRD 702
หลักการทำงานของเครื่องส่งคลื่นเรดาร์ระดับคลื่นแนะนำ Echo Discovery ที่ไม่ซ้ำกัน 5 ม. แรงดันสูง NYRD 702
ชีพจรต้านการกัดกร่อนและคลื่นไมโครเวฟที่ปล่อยออกมาจากเรดาร์คลื่นนำทางจะแพร่กระจายไปตามส่วนประกอบการตรวจจับ (สายเคเบิลเหล็กหรือแท่งเหล็ก) และสัมผัสกับสื่อที่ทดสอบแล้วเนื่องจากการเปลี่ยนแปลงอย่างกะทันหันของค่าคงที่ไดอิเล็กตริก ทำให้เกิดการสะท้อนกลับ และพลังงานพัลส์ส่วนหนึ่งจะสะท้อนกลับช่วงเวลาระหว่างพัลส์ที่ส่งและพัลส์ที่สะท้อนกลับเป็นสัดส่วนกับระยะห่างของตัวกลางที่วัดได้
ฉันnput การประมวลผล
อุปกรณ์เรดาร์คลื่นนำทางเป็นเครื่องมือวัดที่เน้นหลักการเดินทางข้ามเวลาคลื่นอุปกรณ์เรดาร์วิ่งด้วยความเร็วแสง และเวลาทำงานสามารถเปลี่ยนเป็นสัญญาณระดับวัตถุประสงค์โดยส่วนประกอบอิเล็กทรอนิกส์หัววัดจะปล่อยพัลส์และของเหลวความถี่สูง และแพร่กระจายไปตามสายเคเบิลหรือหัววัดแบบก้าน
โอการประมวลผลเอาต์พุต
เมื่อป้อนความสูงของถังเปล่า E(= ศูนย์) ความสูงของถังเต็ม F (= เต็มช่วง) และพารามิเตอร์การใช้งานบางอย่าง พารามิเตอร์การใช้งานจะปรับมิเตอร์ให้เข้ากับสภาพแวดล้อมการวัดโดยอัตโนมัติ ซึ่งสอดคล้องกับเอาต์พุต 4-20mA
คุณสมบัติการออกแบบ ของค้นพบ Echo ที่ไม่ซ้ำ 5 เมตรy เครื่องส่งสัญญาณระดับเรดาร์แบบคลื่นนำทางแรงดันสูง NYRD 702
◎เครื่องวัดระดับวัตถุเรดาร์คลื่นนำทางเหมาะสำหรับเทคโนโลยีการประมวลผลไมโครเวฟขั้นสูงและเทคโนโลยีการประมวลผล Echo Discovery Echo ที่ไม่เหมือนใคร การวัดแบบสัมผัส การวัดที่มีความแม่นยำสูง การวัดที่แม่นยำยิ่งขึ้นในขณะเดียวกัน เรดาร์คลื่นนำทางจะไม่ได้รับผลกระทบจากสภาพแวดล้อมภายนอก เช่น อุณหภูมิปานกลางและการยึดเกาะ
◎เครื่องวัดระดับวัตถุเรดาร์คลื่นนำวิถี 70-X ซีรีส์เหมาะสำหรับสภาพการทำงานที่ซับซ้อนและการใช้งานที่หลากหลาย เนื่องจากโหมดการเชื่อมต่อแบบข้ามกระบวนการและประเภทโมดูลการตรวจจับเช่น: อุณหภูมิสูง ตัวกลางคงที่ไดอิเล็กตริกแรงดันสูงและต่ำ
◎โหมดการทำงานของพัลส์ พลังงานปล่อยต่ำ สามารถใส่ในภาชนะที่ไม่ใช่โลหะที่กัดกร่อนหลากหลาย ไม่เป็นอันตรายต่อร่างกายมนุษย์และสิ่งแวดล้อม
พารามิเตอร์ทางเทคนิคของ5m ที่ไม่ซ้ำกัน Echo Discovery Guided Wave Radar Level Transmitter แรงดันสูง NYRD 702
| แอปพลิเคชันทั่วไป | คอยล์ร้อนในตัว บันได เพลทลอยน้ำ |
| ผงหินปูนฝุ่นผงซีเมนต์ | |
| อนุภาคขนาดเล็กที่เป็นของแข็ง เมล็ดพืช กรวด ทราย | |
| รุ่นสินค้า | NYRD702 |
| แบบฟอร์มเสาอากาศ | ท่อนำคลื่นประเภท |
| วัสดุเสาอากาศ | 316 |
| การสุ่มตัวอย่างเสียงสะท้อน | 55 ครั้ง /s |
| ช่วงการวัด | 5m |
| ความแม่นยำในการวัด | 0.05% ~ 0.1% FS |
| แหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย) |
| สัญญาณเอาท์พุต | 4... 20mA/ฮาร์ต/RS485/Modbus... |
| อุณหภูมิกระบวนการ | -40~ +250°C |
| แรงดันในกระบวนการ | -0.1~4.0MPa |
| เชื่อมต่อกระบวนการ | หน้าแปลน |
| อินเทอร์เฟซไฟฟ้า | M20×1.5 , ½ " NPT |
| เกรดป้องกัน |
IP 65, IP 67 |
| เกรดกันระเบิด |
ExdIICT6Gb |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
