รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | ของเหลวในสภาพแวดล้อมที่มีอุณหภูมิสูงและความดันสูง | วัสดุเสาอากาศ: | 304 |
---|---|---|---|
ช่วงการวัด: | 15M | สัญญาณเอาท์พุต: | 4... 20mA/ฮาร์ต/RS485/Modbus... |
กระบวนการเชื่อมต่อ: | หน้าแปลน | เกรดป้องกัน: | IP68 |
เกรดป้องกันการระเบิด: | ExiaIICT6Ga | ความถี่: | 500MHz-1.8GHz |
แสงสูง: | เครื่องส่งสัญญาณระดับเรดาร์แบบมีไกด์,6m Guided Wave Radar Level Transmitter,Dust Guided Wave Level Transmitter |

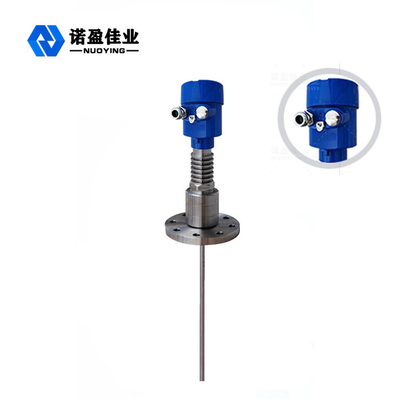

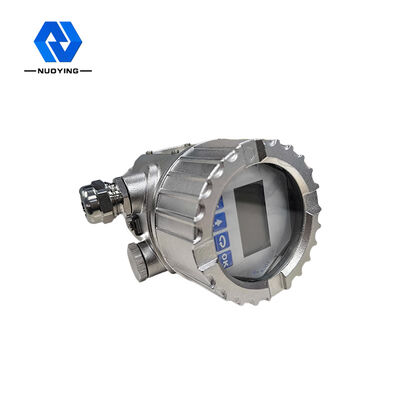

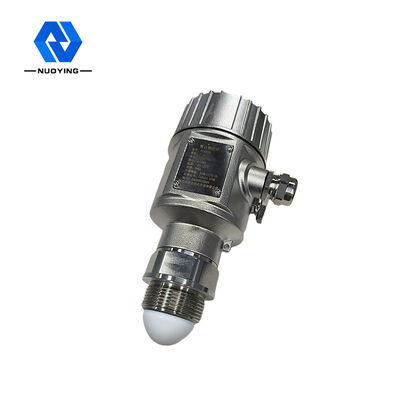

NYRD 705 เครื่องส่งสัญญาณระดับเรดาร์แบบคลื่นนำทางสำหรับของเหลวในสภาพแวดล้อมที่มีอุณหภูมิสูงและความดันสูง
หลักการทำงานของ NYRD 705 Guided Wave Radar Level Transmitter สำหรับของเหลวในสภาพแวดล้อมที่มีอุณหภูมิสูงและความดันสูง
ชีพจรไมโครเวฟที่ต้านการกัดกร่อนและแรงที่ปล่อยออกมาจากเรดาร์คลื่นเลเซอร์นำทางจะแพร่กระจายไปตามส่วนประกอบการตรวจจับ (สายเคเบิลเหล็กหรือแท่งเหล็ก) และสัมผัสกับสื่อที่ทดสอบแล้วจากการเปลี่ยนแปลงอย่างกะทันหันของค่าคงที่ไดอิเล็กตริก มันทำให้เกิดการสะท้อนกลับ และพลังงานพัลส์ส่วนหนึ่งจะสะท้อนกลับช่วงเวลาระหว่างพัลส์ที่ส่งและพัลส์ที่สะท้อนกลับเป็นสัดส่วนกับระยะห่างของสารที่วัดได้
การประมวลผลอินพุต
อุปกรณ์เรดาร์คลื่นนำทางเป็นเครื่องมือวัดที่เน้นหลักการเดินทางข้ามเวลาคลื่นเครื่องมือเรดาร์ทำงานด้วยความเร็วแสง และเวลาดำเนินการสามารถแปลงเป็นสัญญาณระดับวัตถุประสงค์ได้โดยใช้อุปกรณ์และส่วนประกอบอิเล็กทรอนิกส์หัววัดจะปล่อยพัลส์และของแข็งที่มีความถี่สูง และแพร่กระจายไปตามสายเคเบิลหรือหัววัดแบบก้าน
การประมวลผลเอาต์พุต
โดยการป้อนความสูงของถังเปล่า E(= ศูนย์) ความสูงของถังเต็ม F(= เต็มช่วง) และพารามิเตอร์การใช้งานบางส่วน พารามิเตอร์การใช้งาน ซึ่งจะปรับมิเตอร์ให้เข้ากับสภาวะการวัดโดยอัตโนมัติ ซึ่งสอดคล้องกับเอาต์พุต 4-20mA
คุณสมบัติการออกแบบของ NYRD 705 Guided Wave Radar Level Transmitter สำหรับของเหลวในสภาพแวดล้อมที่มีอุณหภูมิสูงและความดันสูง
◎เครื่องวัดระดับวัตถุเรดาร์คลื่นนำทางเหมาะสำหรับเทคโนโลยีการประมวลผลไมโครเวฟขั้นสูงและเทคโนโลยีการประมวลผล Echo Discovery Echo ที่ไม่เหมือนใคร การวัดแบบสัมผัส การวัดที่มีความแม่นยำสูง การวัดที่แม่นยำยิ่งขึ้นเรดาร์คลื่นนำร่อง cuttentluy ไม่ได้รับผลกระทบจากสภาพแวดล้อมภายนอกเช่นอุณหภูมิปานกลางและการยึดเกาะ
◎เครื่องวัดระดับวัตถุเรดาร์คลื่นนำวิถี 70-X ซีรีส์เหมาะสำหรับสภาพการทำงานที่ซับซ้อนและการใช้งานที่หลากหลาย เนื่องจากโหมดการเชื่อมต่อแบบข้ามกระบวนการและประเภทโมดูลการตรวจจับเช่น: อุณหภูมิสูง ตัวกลางคงที่ไดอิเล็กตริกแรงดันสูงและต่ำ
◎โหมดการทำงานของพัลส์ พลังงานปล่อยต่ำ สามารถใส่ในภาชนะที่ไม่ใช่โลหะที่กัดกร่อนหลากหลาย ไม่เป็นอันตรายต่อร่างกายมนุษย์และสิ่งแวดล้อม
พารามิเตอร์ทางเทคนิคของ NYRD 705 Guided Wave Radar Level Transmitter สำหรับของเหลวในสภาพแวดล้อมที่มีแรงดันสูงที่อุณหภูมิสูง
แอปพลิเคชันทั่วไป | ของเหลว, ค่าคงที่ไดอิเล็กตริกต่ำ, คอยล์ร้อนในตัว, บันได, แผ่นลอย |
ฝุ่น (เถ้าลอย คอนกรีต และสื่ออื่นๆ) | |
ของแข็ง (อนุภาคขนาดเล็ก เม็ด กรวด ทราย | |
รุ่นสินค้า | NYRD705 |
แบบฟอร์มเสาอากาศ | แบบก้าน, แบบสายคู่, แบบก้านคู่ |
วัสดุเสาอากาศ | 316 |
การสุ่มตัวอย่างเสียงสะท้อน | 55 ครั้ง /s |
ช่วงการวัด | 15m |
ความแม่นยำในการวัด | 0.05% ~ 0.1% FS |
แหล่งจ่ายไฟ | 24VDC |
สัญญาณเอาท์พุต | 4... 20mA/ฮาร์ต/RS485/Modbus... |
อุณหภูมิกระบวนการ | -200~ +400 °C |
แรงดันในกระบวนการ | -0.1~40MPa |
กระบวนการเชื่อมต่อ | หน้าแปลน |
อินเทอร์เฟซไฟฟ้า | ½ " NPT |
เกรดป้องกัน | IP68 |
เกรดกันระเบิด | ExiaIICT6Ga |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
