รายละเอียดสินค้า:
|
| แอปพลิเคชันทั่วไป: | ของเหลว ผงแข็ง | รุ่นสินค้า: | NYRD701 |
|---|---|---|---|
| การสุ่มตัวอย่างเสียงสะท้อน: | 55 ครั้ง/วินาที | อุณหภูมิกระบวนการ: | -40~ +130°C |
| อินเทอร์เฟซไฟฟ้า: | M20×1.5 , ½ " NPT | ความดันในกระบวนการ: | （-0.1~4）MPa |
| เกรดป้องกันการระเบิด: | ExiaIICT6Ga | รูปแบบเสาอากาศ: | สายเดี่ยว แท่งเดียว |
| แสงสูง: | ไมโครโปรเซสเซอร์ Guided Wave Radar Level Transmitter,Solid Powder Guided Radar Level Sensor,4MPa Radar Liquid Level Sensor |
||

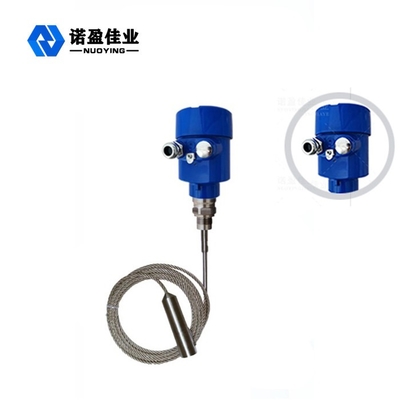

ไมโครโปรเซสเซอร์ขั้นสูง Guided Wave Radar Level Meter สำหรับการใช้งานที่ซับซ้อน
หลักการทำงานของไมโครโปรเซสเซอร์ขั้นสูง Guided Wave Radar Level Meter สำหรับการใช้งานที่ซับซ้อน
ชีพจรต้านการกัดกร่อนและคลื่นไมโครเวฟที่ปล่อยออกมาจากเรดาร์คลื่นนำทางจะแพร่กระจายไปตามส่วนประกอบการตรวจจับ (สายเคเบิลเหล็กหรือแท่งเหล็ก) และสัมผัสกับสื่อที่ทดสอบแล้วเนื่องจากการเปลี่ยนแปลงอย่างกะทันหันของค่าคงที่ไดอิเล็กตริก ทำให้เกิดการสะท้อนกลับ และพลังงานพัลส์ส่วนหนึ่งจะสะท้อนกลับช่วงเวลาระหว่างพัลส์ที่ส่งและพัลส์ที่สะท้อนกลับเป็นสัดส่วนกับระยะห่างของตัวกลางที่วัดได้
การประมวลผลอินพุต
เรดาร์คลื่นนำร่องซึ่งเป็นอุปกรณ์วัดที่มุ่งความสัมพันธ์ของการเดินทางข้ามเวลาดิ701tด้ายและหน้าแปลน การต่อต้านการทุจริตคลื่นเรดาร์นำคลื่นวิ่งด้วยความเร็วแสง และเวลาเคลื่อนที่สามารถแปลงเป็นสัญญาณระดับวัตถุประสงค์โดยส่วนประกอบอิเล็กทรอนิกส์โพรบอัจฉริยะที่ชาญฉลาดจะปล่อยพัลส์ความถี่สูงและแพร่กระจายไปตามโพรบสายเคเบิลหรือก้าน
การประมวลผลเอาต์พุต
โดยการเข้าสู่ตำแหน่งว่าง เช่น ความสูงของถัง E(= ศูนย์) ความสูงของถังเต็ม F(= เต็มช่วง) และพารามิเตอร์การใช้งานบางอย่าง พารามิเตอร์การใช้งานจะปรับมิเตอร์โดยอัตโนมัติและปรับให้เข้ากับสภาพแวดล้อมการวัด ซึ่งสอดคล้องกับเอาต์พุต 4-20mA
คุณสมบัติการออกแบบของไมโครโปรเซสเซอร์ขั้นสูง Guided Wave Radar Level Meter สำหรับการใช้งานที่ซับซ้อน
◎เครื่องวัดระดับวัตถุเรดาร์แบบคลื่นนำทางพยายามใช้เทคโนโลยีการประมวลผลไมโครเวฟขั้นสูงและเทคโนโลยีการประมวลผล Echo Discovery Echo ที่ไม่เหมือนใคร การวัดแบบสัมผัส การวัดที่มีความแม่นยำสูง การวัดที่แม่นยำยิ่งขึ้นนอกจากนี้ ซึ่งเป็นเรดาร์คลื่นนำทางไม่ได้รับผลกระทบจากสภาพแวดล้อมภายนอก เช่น อุณหภูมิปานกลางและการยึดเกาะ
◎เครื่องวัดระดับวัตถุเรดาร์คลื่นนำวิถี 70-X ซีรีส์เหมาะสำหรับสภาพการทำงานและการใช้งานที่ซับซ้อนและหลากหลายเนื่องจากโหมดการเชื่อมต่อระหว่างกระบวนการและประเภทโมดูลการตรวจจับตัวอย่างเช่น: อุณหภูมิสูง ตัวกลางคงที่ไดอิเล็กตริกสูงแรงดันสูงและต่ำ
◎Pulse working moder ปล่อยพลังงานต่ำ สามารถติดตั้งได้ในภาชนะที่มีฤทธิ์กัดกร่อน ที่ไม่ใช่โลหะ และไม่ใช่เหล็กกล้าไร้สนิม โดยไม่เกิดความกระด้างต่อร่างกายมนุษย์และบริเวณโดยรอบ
พารามิเตอร์ทางเทคนิคของไมโครโปรเซสเซอร์ขั้นสูง Guided Wave Radar Level Meter สำหรับการใช้งานที่ซับซ้อน
| แอปพลิเคชันทั่วไป | ของเหลว (การยึดเกาะ, อุณหภูมิสูงและความดันสูง, คอยล์ร้อนในตัว, บันได, แผ่นลอย ) |
| ฝุ่น (เถ้าลอย ผงหินปูน) | |
| ของแข็ง (อนุภาคขนาดเล็ก เม็ด กรวด ทราย ) | |
| รุ่นสินค้า | NYRD701 |
| แบบฟอร์มเสาอากาศ | แบบสาย, แบบก้าน, แบบสายคู่, แบบก้านคู่, แบบท่อนำคลื่น |
| วัสดุเสาอากาศ | 304, 316 |
| การสุ่มตัวอย่างเสียงสะท้อน | 55 ครั้ง /s |
| ช่วงการวัด | 6ม. 30ม |
| ความแม่นยำในการวัด | 0.05% ~ 0.1% FS |
| แหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย), 220VAC |
| สัญญาณเอาท์พุต | 4... 20mA/ฮาร์ต/RS485/Modbus... |
| อุณหภูมิกระบวนการ | -40~ +130°C, -40~ +250 °C,-40~ +500 °C |
| แรงดันในกระบวนการ | -0.1~2.0MPa,-0.1~4.0MPa |
| กระบวนการเชื่อมต่อ | เกลียว ตัวยึด หน้าแปลน แคลมป์ (อุปกรณ์เสริม) |
| อินเทอร์เฟซไฟฟ้า | M20×1.5 , ½ " NPT |
| เกรดป้องกัน | IP 65, IP 67, IP 68 |
| เกรดกันระเบิด | ExiaIICT6Ga, ExdIICT6Gb (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
