รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | ของเหลว ของแข็ง ผง | ช่วงการวัด: | 5m |
---|---|---|---|
ความถี่: | 500MHz-1.8GHz | รูปแบบเสาอากาศ: | แบบแท่ง |
ความแม่นยำในการวัด: | ±10mm | อุณหภูมิกระบวนการ: | -40~250℃ |
วัสดุเปลือก: | อลูมิเนียมและพลาสติก | ความดันในกระบวนการ: | (-0.1~4.0)MPa |
แสงสูง: | เครื่องส่งสัญญาณระดับเรดาร์ที่มีความทนทานต่อการยึดเกาะ,เครื่องส่งสัญญาณระดับคลื่นนำทาง 5 เมตร,เครื่องส่งสัญญาณระดับเรดาร์ Gwr แบบแท่ง |

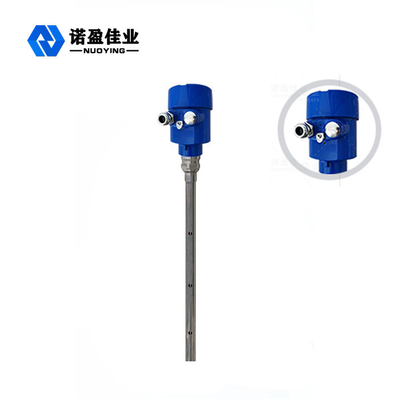

เครื่องวัดระดับเรดาร์แบบคลื่นนำทางที่ทนต่อการยึดเกาะพร้อมความแม่นยำในการวัดสูง
หลักการทำงานของเครื่องวัดระดับเรดาร์คลื่นแม่เหล็กไฟฟ้าที่ทนต่อการยึดเกาะพร้อมความแม่นยำในการวัดสูง
ชีพจรต้านการกัดกร่อนและคลื่นไมโครเวฟที่ปล่อยออกมาจากเรดาร์คลื่นนำทางจะแพร่กระจายไปตามส่วนประกอบการตรวจจับ (สายเคเบิลเหล็กหรือแท่งเหล็ก) และสัมผัสกับสื่อที่ทดสอบแล้วเนื่องจากการเปลี่ยนแปลงอย่างกะทันหันของค่าคงที่ไดอิเล็กตริก ทำให้เกิดการสะท้อนกลับ และพลังงานพัลส์ส่วนหนึ่งจะสะท้อนกลับช่วงเวลาระหว่างพัลส์ที่ส่งและพัลส์ที่สะท้อนกลับเป็นสัดส่วนกับระยะห่างของตัวกลางที่วัดได้
คุณสมบัติการออกแบบของเครื่องวัดระดับเรดาร์คลื่นนำทางที่ทนต่อการยึดเกาะพร้อมความแม่นยำในการวัดสูง
◎เครื่องวัดระดับวัตถุเรดาร์แบบคลื่นนำทางพยายามใช้เทคโนโลยีการประมวลผลไมโครเวฟขั้นสูงและเทคโนโลยีการประมวลผล Echo Discovery Echo ที่ไม่เหมือนใคร การวัดแบบสัมผัส การวัดที่มีความแม่นยำสูง การวัดที่เน้นมากขึ้นนอกจากนี้ ซึ่งเป็นเรดาร์คลื่นนำทางไม่ได้รับผลกระทบจากสภาพแวดล้อมการใช้งานภายนอก เช่น อุณหภูมิปานกลางและการยึดเกาะ
◎เครื่องวัดระดับวัตถุเรดาร์คลื่นนำวิถี 70-X ซีรีส์เหมาะสำหรับสภาพการทำงานที่ซับซ้อนและหลากหลายในการใช้งาน เนื่องจากโหมดการเชื่อมต่อระหว่างกระบวนการและประเภทโมดูลการตรวจจับตัวอย่างเช่น: ความร้อนสูง ตัวกลางที่มีค่าคงที่ไดอิเล็กตริกต่ำและแรงดันสูง
◎Pulse working moder ปล่อยพลังงานต่ำ สามารถติดตั้งได้ในภาชนะที่มีฤทธิ์กัดกร่อน ที่ไม่ใช่โลหะ และไม่ใช่เหล็กกล้าไร้สนิม โดยไม่เกิดความกระด้างต่อร่างกายมนุษย์และบริเวณโดยรอบ
พารามิเตอร์ทางเทคนิคของ เครื่องวัดระดับเรดาร์แบบคลื่นแม่เหล็กไฟฟ้าที่ทนต่อการยึดเกาะพร้อมความแม่นยำในการวัดสูง
แอปพลิเคชันทั่วไป | ของเหลว |
ของแข็ง (ผง) | |
รุ่นสินค้า | NYRD702 |
แบบฟอร์มเสาอากาศ | แบบแท่ง |
วัสดุเสาอากาศ | 316 |
การสุ่มตัวอย่างเสียงสะท้อน | 55 ครั้ง /s |
ช่วงการวัด | 5m |
ความแม่นยำในการวัด | 0.05% ~ 0.1% FS |
แหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย), 220VAC |
สัญญาณเอาท์พุต | 4... 20mA/ฮาร์ต/RS485/Modbus... |
อุณหภูมิกระบวนการ | -40~ +250 °C |
แรงดันในกระบวนการ | -0.1~4.0MPa |
กระบวนการเชื่อมต่อ | เกลียว หน้าแปลน (อุปกรณ์เสริม) |
อินเทอร์เฟซไฟฟ้า | M20×1.5 , ½ " NPT |
เกรดป้องกัน | IP68 |
เกรดกันระเบิด | ExiaIICT6Ga, ExdIICT6Gb (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
