รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | เถ้าลอย | ช่วงการวัด: | 30m |
---|---|---|---|
ความแม่นยำในการวัด: | 0.05% ~ 0.1% F.S | เกรดป้องกัน: | IP65 |
เกรดป้องกันการระเบิด: | ExiaIICT6Ga | วัสดุเสาอากาศ: | ไฟเบอร์、304、316 |
การสุ่มตัวอย่างเสียงสะท้อน: | 55 ครั้ง / s | พาวเวอร์ซัพพลาย: | 24VDC (สองสาย, สี่สาย), 220VAC |
แสงสูง: | เครื่องวัดระดับคลื่นเรดาร์ด้วยคลื่นไมโครเวฟ,เครื่องส่งสัญญาณระดับเรดาร์ Echo Guided,เครื่องส่งสัญญาณระดับเรดาร์เถ้าลอย |

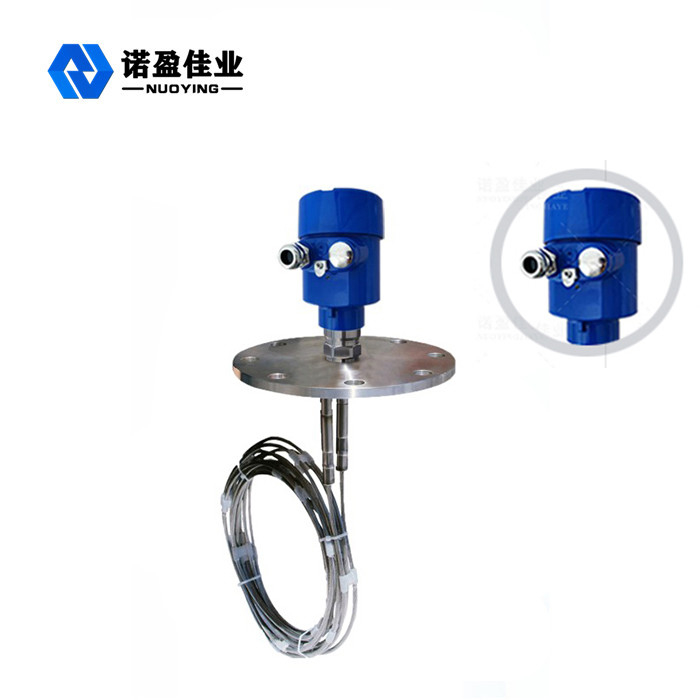

เทคโนโลยีการประมวลผลคลื่นไมโครเวฟขั้นสูง Guided Wave Radar Level Meter การค้นพบก้องที่ไม่เหมือนใคร
หลักการทำงานของเทคโนโลยีการประมวลผลไมโครเวฟขั้นสูง Guided Wave Radar Level Meter Unique Echo Discovery
ชีพจรต้านการกัดกร่อนและคลื่นไมโครเวฟที่ปล่อยออกมาจากเรดาร์คลื่นนำทางจะแพร่กระจายไปตามส่วนประกอบการตรวจจับ และพบสื่อที่ทดสอบแล้วเนื่องจากการเปลี่ยนแปลงอย่างกะทันหันของค่าคงที่ไดอิเล็กตริก ทำให้เกิดการสะท้อนกลับ และพลังงานพัลส์ส่วนหนึ่งจะสะท้อนกลับช่วงเวลาระหว่างพัลส์ที่ส่งกับพัลส์สะท้อนและพัลส์อิมพัลส์เป็นสัดส่วนกับระยะห่างของตัวกลางที่วัดได้
การประมวลผลอินพุต
Radartool คลื่นนำทางเป็นเครื่องมือวัดตามหลักการเดินทางข้ามเวลาคลื่นเรดาร์ทำงานด้วยความเร็วแสง และเวลาทำงานสามารถทำให้คุณทำงานเป็นหลักการและการประมวลผล antificial ทั้งหมดสำหรับไซต์ทำงาน
การประมวลผลเอาต์พุต
เมื่อป้อนความสูงของถังเปล่า E(= ศูนย์) ความสูงของถังเต็ม F (= เต็มช่วง) และพารามิเตอร์การใช้งานบางอย่าง พารามิเตอร์การใช้งานจะปรับมิเตอร์ให้เข้ากับสภาพแวดล้อมการวัดโดยอัตโนมัติ ซึ่งสอดคล้องกับเอาต์พุต 4-20mA
คุณสมบัติการออกแบบของเทคโนโลยีการประมวลผลไมโครเวฟขั้นสูง เครื่องวัดระดับเรดาร์คลื่นนำทาง การค้นพบก้องที่ไม่เหมือนใคร
◎เครื่องวัดระดับวัตถุเรดาร์คลื่นนำทางใช้เทคโนโลยีการประมวลผลไมโครเวฟขั้นสูงและเทคโนโลยีการประมวลผล Echo Discovery Echo ที่เป็นเอกลักษณ์ การวัดการสัมผัส ความแม่นยำในการวัดสูง การวัดที่แม่นยำยิ่งขึ้นในขณะเดียวกัน เรดาร์คลื่นนำทางจะไม่ได้รับผลกระทบจากสภาพแวดล้อมภายนอก เช่น อุณหภูมิของสื่อและการยึดเกาะ
◎เครื่องวัดระดับเป้าหมายเรดาร์แบบคลื่นนำทาง 70 ชนิดหรือแบบซีรีส์เหมาะสำหรับงานอเนกประสงค์ทั่วไปสภาพแวดล้อมการทำงานและการใช้งานเนื่องจากโหมดการเชื่อมต่อขั้นตอนก่อนการประมวลผลและรุ่นโมดูลการตรวจจับเช่นสื่อคงที่ไดอิเล็กตริกอัดสูงแรงดันสูงและคงที่ไดอิเล็กตริกต่ำ
◎โหมดการทำงานของพัลส์ พลังงานปล่อยต่ำ สามารถติดตั้งได้ในภาชนะที่ไม่ใช่โลหะที่มีฤทธิ์กัดกร่อนที่หลากหลาย ไม่เป็นอันตรายต่อร่างกายมนุษย์และสถานที่ทำงาน
พารามิเตอร์ทางเทคนิคของเทคโนโลยีการประมวลผลไมโครเวฟขั้นสูง Guided Wave Radar Level Meter Unique Echo Discovery
แอปพลิเคชันทั่วไป | ของเหลว (กัดกร่อนรุนแรง |
เถ้าลอย | |
ดิน |
|
รุ่นสินค้า | NYRD703 |
แบบฟอร์มเสาอากาศ | ท่อนำคลื่นประเภท |
วัสดุเสาอากาศ | 304 |
การสุ่มตัวอย่างเสียงสะท้อน | 55 ครั้ง /s |
ช่วงการวัด | 30 นาที |
ความแม่นยำในการวัด | 0.05% ~ 0.1% FS |
แหล่งจ่ายไฟ | 220VAC |
สัญญาณเอาท์พุต | 4... 20mA/ฮาร์ต/RS485/Modbus... |
อุณหภูมิกระบวนการ | -40~ +250 °C |
แรงดันในกระบวนการ | -0.1~2.0MPa,-0.1~4.0MPa |
กระบวนการเชื่อมต่อ | หน้าแปลน |
อินเทอร์เฟซไฟฟ้า | M20×1.5 , ½ " NPT |
เกรดป้องกัน | IP65 |
เกรดกันระเบิด | ExiaIICT6Ga |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
