รายละเอียดสินค้า:
|
| แอปพลิเคชันทั่วไป: | การวัดระดับของเหลว | รุ่นสินค้า: | NYUHZ |
|---|---|---|---|
| แบบฟอร์มการติดตั้ง: | ติดตั้งด้านข้าง, ติดตั้งด้านบน | วัสดุหลัก: | 304、316 |
| ช่วงการวัด: | 0~6m | ความแม่นยำในการวัด: | ±3mm、±5mm、±10mm、±20mm(อุปกรณ์เสริม) |
| ความหนาแน่นปานกลาง: | ≥0.425g/cm³ | ความแตกต่างของความหนาแน่น: | ≥0.1g/cm³ |
| แสงสูง: | เครื่องวัดระดับแม่เหล็กของถังน้ำมัน,เครื่องวัดระดับแม่เหล็กที่ทนต่อการกัดกร่อน,เครื่องวัดแม่เหล็กเหลว |
||

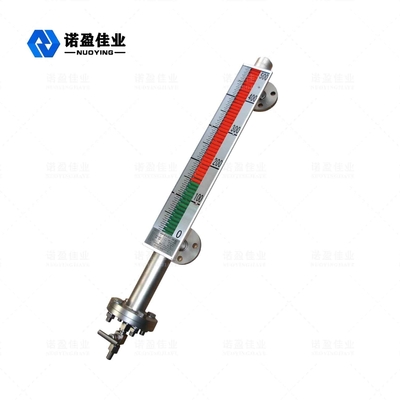

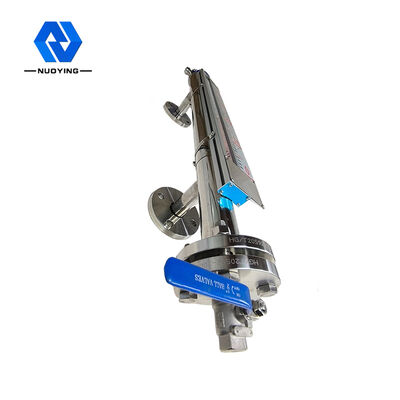

เครื่องวัดระดับพนังแม่เหล็กถังสำหรับโอกาสที่ทนต่อการกัดกร่อนของของเหลว
หลักการทำงาน
เครื่องวัดระดับแม่เหล็กสามารถใช้ได้กับหอคอย ถัง ถัง ภาชนะทรงกลมและหม้อไอน้ำ และอุปกรณ์อื่นๆ การตรวจจับระดับกลางทุกชนิดเครื่องวัดระดับแม่เหล็กสามารถบรรลุการปิดผนึกสูง ป้องกันการรั่วไหล และเหมาะสำหรับอุณหภูมิสูง ความดันสูง โอกาสทนต่อการกัดกร่อน
เกจวัดระดับแม่เหล็กมีช่องเพื่อรองรับลูกบอลลอย (เรียกว่าท่อวัดหรือท่อหลัก) ซึ่งประกอบด้วยขั้วต่อกับภาชนะผ่านหน้าแปลนหรือจุดต่ออื่นๆ ที่เหมาะสมตามหลักการของข้อต่อ เมื่อระดับของเหลวในภาชนะเปลี่ยน หน้าในช่องและระดับของเหลวในภาชนะมีความสูงเท่ากัน จึงขับลูกลอยในโพรงให้เลื่อนขึ้นและ ขึ้นและลงพร้อมกับระดับของเหลวในภาชนะขณะนี้เราไม่สามารถมองเห็นระดับของเหลวได้ จึงมีการติดตั้งจอแสดงผลคอลัมน์พลิกแม่เหล็กนอกช่อง
ลูกบอลลอยตัวเป็นของเหลวและเป็นส่วนหนึ่งของเส้นขอบที่ติดตั้งเหล็กแม่เหล็กถาวร เมื่อระดับของเหลวที่วัดได้ผันผวนของภาชนะ หลอดของแม่เหล็กลอยระดับ ontology เกจจะยก ลอยในแม่เหล็กถาวร โดย coupling แม่เหล็กกับตัวบ่งชี้คอลัมน์แม่เหล็ก คอลัมน์หมุน 180° ไดรเวอร์สีแดง สีขาว เมื่อระดับของเหลวเพิ่มขึ้น คอลัมน์คู่จากสีขาวเป็นสีแดง เมื่อระดับของเหลวลดลง คอลัมน์จะเปลี่ยนจากสีแดงเป็นสีขาว และทางแยกสีแดงและสีขาวของตัวบ่งชี้คือความสูงที่แท้จริงของ ระดับของเหลวภายในภาชนะ เพื่อให้บรรลุการบ่งชี้ระดับของเหลวที่ชัดเจน
1.ปลั๊กระบาย
2.หลอดวัด
3.จอแสดงผลแบบพลิกแม่เหล็ก
4.คอลัมน์พลิกแม่เหล็ก
5.ลอยตัว
6. แคลมป์คงที่
7.ป้าย
8.วาล์วระบายน้ำ
9.ท่อน้ำทิ้ง
10.หน้าแปลนเชื่อมต่อ
คุณสมบัติการออกแบบ
◎โครงสร้างเรียบง่าย มั่นคง และเชื่อถือได้ การดำเนินงานที่มั่นคง
◎มาตราส่วนการแสดงผลภาคสนามมีความชัดเจน สะดุดตา และอ่านง่าย
◎สามารถวัดและระบุระดับของเหลวที่มีฤทธิ์กัดกร่อน ไวไฟ เป็นพิษ อุณหภูมิสูง กวนมลภาวะ
◎สามารถเลือกรูปแบบการติดตั้งและรูปแบบการเชื่อมต่อต่างๆ ได้
◎ช่วงแรงดันที่ออกแบบคือสุญญากาศเต็มรูปแบบถึง 10MPa
◎ช่วงอุณหภูมิการออกแบบ -160 ~ +450 ℃
◎สามารถออกแบบเป็นพิเศษสำหรับแรงดันและอุณหภูมิพิเศษ
พารามิเตอร์ทางเทคนิค
| แอปพลิเคชันทั่วไป | การวัดระดับของเหลว |
| รุ่นสินค้า | NYUHZ |
| แบบฟอร์มการติดตั้ง | ติดตั้งด้านข้าง, ติดตั้งด้านบน |
| วัสดุหลัก | 304,316 |
| ช่วงการวัด | 0~6m |
| ความแม่นยำในการวัด | ±3mm,±5mm,±10mm,±20mm(อุปกรณ์เสริม) |
| ความหนาแน่นปานกลาง | ≥0.425g/cm³ |
| ความแตกต่างของความหนาแน่น | ≥0.1g/cm³ |
| ความหนืดปานกลาง | ≤0.4Pa.S |
| เอาต์พุตควบคุม | 220VAC, 1A |
| ส่งสัญญาณออก | 4...20mA (แหล่งจ่ายไฟ 24VDC) |
| อุณหภูมิกระบวนการ | -50~+350℃ |
| แรงดันในกระบวนการ | -0.1~+16MPa |
| กระบวนการเชื่อมต่อ | หน้าแปลน (ไม่จำเป็น) |
| ปณิธาน | 士ฉันม |
| ระดับการป้องกัน | IP65, IP67, IP68 (อุปกรณ์เสริม) |
| เกรดกันระเบิด | ExiaⅡCT6Ga,ExdⅡ CT6Gb(ดูใบรับรอง) |
*หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของคุณได้!
สำหรับรายละเอียดสินค้าเพิ่มเติม โปรดติดต่อฉัน!ขอบคุณค่ะ~
