คำอธิบาย

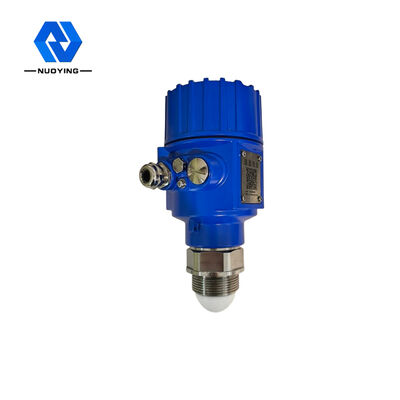

เครื่องวัดระดับเรดาร์ชุดนี้ใช้เซ็นเซอร์เรดาร์ความถี่สูง 26G ช่วงการวัดสูงสุดสามารถเข้าถึงได้ถึง 70 เมตรเสาอากาศได้รับการปรับให้เหมาะสมในการประมวลผลเพิ่มเติม
ไมโครโปรเซสเซอร์ที่รวดเร็วใหม่มีความเร็วและประสิทธิภาพที่สูงขึ้น การวิเคราะห์สัญญาณสามารถทำได้ เครื่องมือวัดสามารถใช้สำหรับเครื่องปฏิกรณ์ ไซโลที่เป็นของแข็ง และสภาพแวดล้อมการวัดที่ซับซ้อนมาก

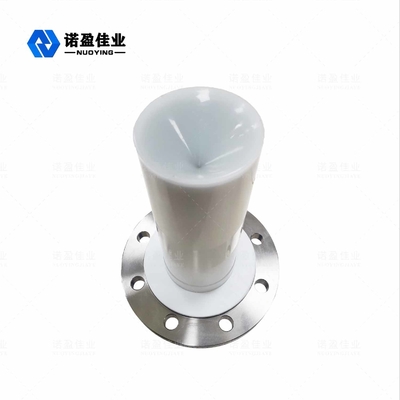

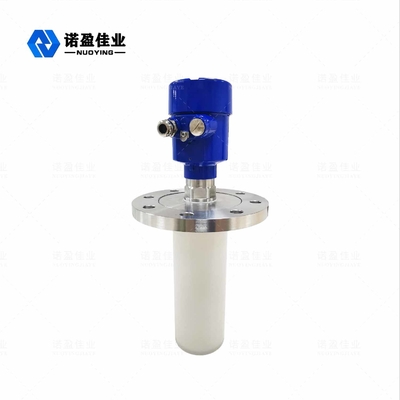

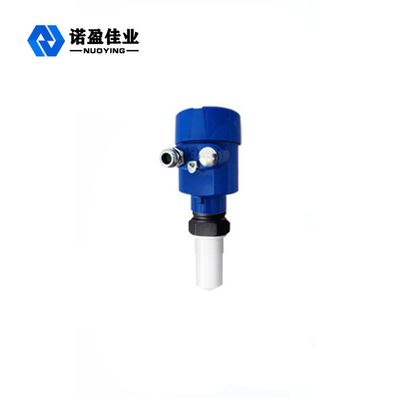

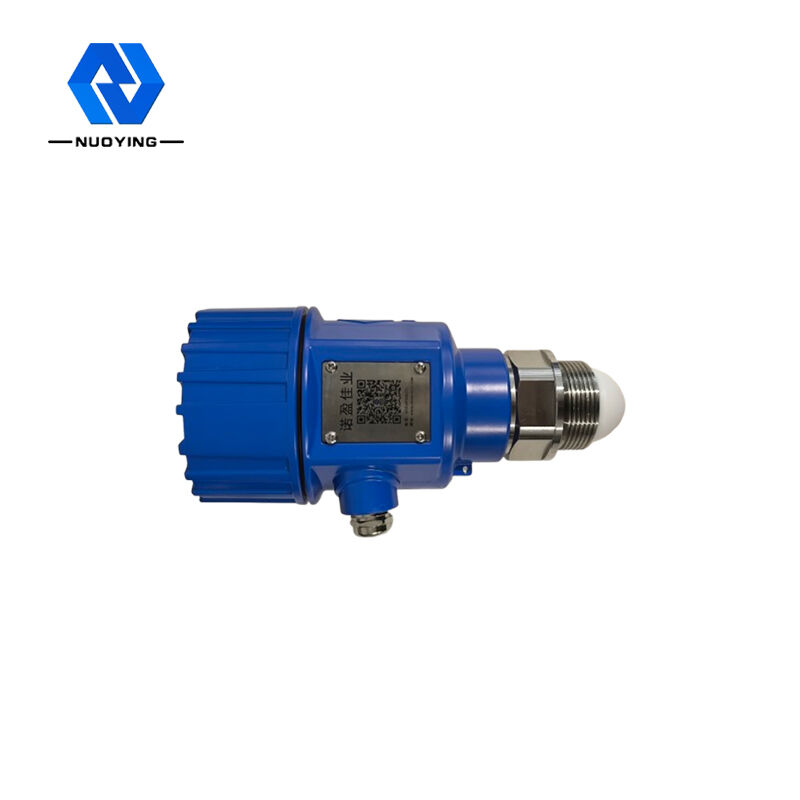

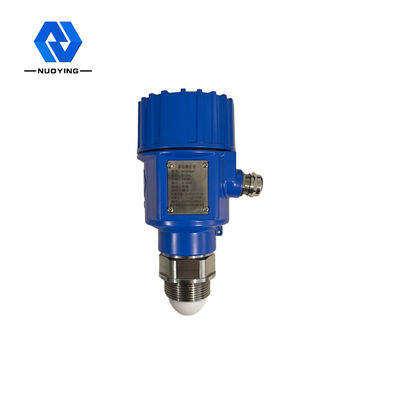

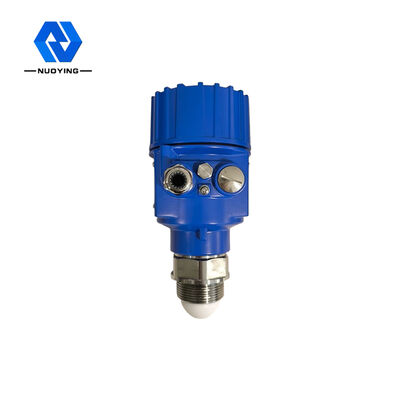

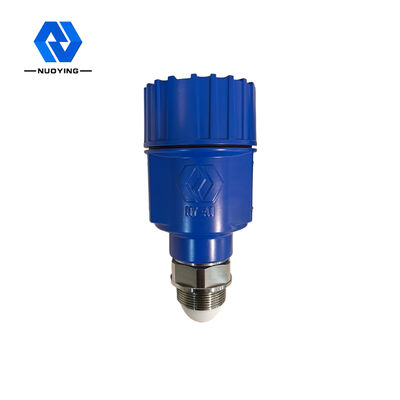

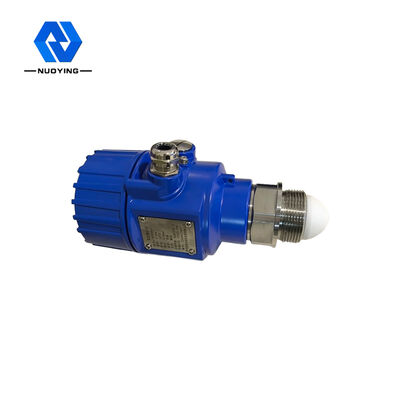

รายละเอียดรูปภาพ

ข้อมูลจำเพาะ

หลักการ

ชีพจรไมโครเวฟเสาอากาศเครื่องส่งสัญญาณระดับเรดาร์แคบการส่งลงเสาอากาศการสัมผัสกับไมโครเวฟบนพื้นผิวสื่อจะสะท้อนกลับมาอีกครั้งโดยระบบเสาอากาศรับส่งสัญญาณไปยังวงจรอิเล็กทรอนิกส์โดยอัตโนมัติแปลงเป็นสัญญาณระดับ (เพราะความเร็วการแพร่กระจายไมโครเวฟ, แม่เหล็กไฟฟ้าโบกมือให้ถึงเป้าหมายแล้วสะท้อนกลับมายังผู้รับครั้งนี้เกือบทันที)

การวัด Datum: เกลียวด้านล่างเกลียวหรือพื้นผิวการซีลของหน้าแปลน
บันทึก: ตรวจสอบให้แน่ใจว่าเครื่องวัดระดับเรดาร์ระดับสูงสุดไม่สามารถเข้าสู่ช่องวัดได้
พื้นที่ (รูป D แสดงด้านล่าง)

คุณสมบัติ

Øเสาอากาศขนาดเล็ก ติดตั้งง่าย;เรดาร์แบบไม่สัมผัส ไม่สึก ไม่ มลพิษ.

Øเกือบจะไม่มีการกัดกร่อน ฟองผล;แทบไม่ได้รับผลกระทบจากไอน้ำในบรรยากาศ อุณหภูมิ และความดัน การเปลี่ยนแปลง

Øสภาพแวดล้อมที่มีฝุ่นมากในงานมิเตอร์ระดับสูงมีน้อย ผล.

Øความยาวคลื่นที่สั้นลง การสะท้อนของความลาดเอียงของพื้นผิวแข็งคือ ดีกว่า.

Øมุมลำแสงมีขนาดเล็ก พลังงานเข้มข้น สามารถเพิ่มความสามารถของเสียงสะท้อน และเพื่อหลีกเลี่ยง การรบกวน.

Øช่วงการวัดมีขนาดเล็กลง สำหรับการวัดจะให้ผลดี ผลลัพธ์.

Øสูง สัญญาณรบกวน อัตราส่วน ที่ ระดับ ความผันผวน สถานะ สามารถ รับ ดีกว่าประสิทธิภาพ.

Øความถี่สูง การวัดค่าคงที่ไดอิเล็กตริกที่เป็นของแข็งและต่ำของทางเลือกที่ดีที่สุด

ข้อกำหนดในการติดตั้ง

การติดตั้ง แนะนำ:

ติดตั้งในเส้นผ่านศูนย์กลาง 1/4 หรือ 1/6หมายเหตุ: ระยะห่างระหว่างผนังถัง ระยะห่างขั้นต่ำควรสูงถัง 1/10.

หมายเหตุ: 1. ตัวเลข

2.ศูนย์คอนเทนเนอร์หรือแกนสมมาตร

สามารถติดตั้งระดับถังทรงกรวยด้านบนได้ ที่

ด้านบนของถังอยู่ตรงกลางสามารถรับประกันการวัดที่ก้นกรวย

เสาอากาศป้อนไปยังพื้นผิวการจัดแนวแนวตั้งถ้าพื้นผิวขรุขระ ต้องใช้มุมกองเพื่อปรับมุมของหน้าแปลน cardan ของเสาอากาศให้อยู่ในแนวเดียวกัน พื้นผิว.

(เนื่องจากการเอียงของพื้นผิวที่เป็นของแข็งจะทำให้เสียงสะท้อนลดลง แม้กระทั่งการสูญเสียสัญญาณ)

ข้อผิดพลาดในการติดตั้งทั่วไป:

Øไม่สามารถติดตั้งถังทรงกรวยเหนือฟีด ท่า.

บันทึก: การติดตั้งภายนอกอาคารควรใช้ม่านบังแดด

1. ถูกต้อง

2. ข้อผิดพลาดกันฝน มาตรการ

Øไม่สามารถติดตั้งเครื่องมือในตรงกลางหลังคาโค้งหรือโดมได้นอกเหนือจากการสร้างเสียงสะท้อนทางอ้อมยังได้รับผลกระทบจากเสียงสะท้อนอีกด้วยเสียงสะท้อนหลายเสียงอาจมากกว่าค่าที่แท้จริงของเสียงสะท้อน เนื่องจากเสียงสะท้อนหลายเสียงผ่านด้านบนสุดสามารถรวมเสียงสะท้อนหลายเสียงได้จึงไม่สามารถติดตั้งส่วนกลางได้ ที่ตั้ง.

1.ถูกต้อง

2.ข้อผิดพลาด

Øมีสิ่งกีดขวางที่ส่งผลต่อการวัดที่ต้องการการสะท้อน จาน.

1.ถูกต้อง

2.ข้อผิดพลาด

การเชื่อมต่อไฟฟ้า

แรงดันไฟฟ้าของแหล่งจ่ายไฟ:

(4~20)mA/HART (ระบบสองสาย)

แหล่งจ่ายไฟและสัญญาณกระแสไฟขาออก
แบ่งปันสายเคเบิลป้องกันสองคอร์ช่วงแรงดันไฟฟ้าของแหล่งจ่ายดูข้อมูลทางเทคนิคสำหรับประเภทความปลอดภัยที่แท้จริงจะต้องเป็นอุปสรรคด้านความปลอดภัยระหว่างแหล่งจ่ายไฟและเครื่องมือ

(4~20)mA/HART(ระบบสี่สาย)

แยกแหล่งจ่ายไฟและสัญญาณปัจจุบัน
ตามลำดับโดยใช้สายไฟช่วงแรงดันไฟฟ้าของแหล่งจ่ายดูข้อมูลทางเทคนิค

RS485 / Modbus

แหล่งจ่ายไฟและสายสัญญาณ Modbus แยกจากกันโดยใช้สายเคเบิลที่มีฉนวนป้องกัน ช่วงแรงดันไฟฟ้าของแหล่งจ่ายไฟดูข้อมูลทางเทคนิค

คำถามที่พบบ่อย

ถาม: คุณจะตอบฉันนานแค่ไหน?

ตอบ: เราจะติดต่อคุณโดยเร็วที่สุด แต่ภายใน 12 ชั่วโมง

ถาม: ฉันขอตัวอย่างได้ไหม

ตอบ: ได้ มีคำสั่งซื้อตัวอย่างสำหรับการตรวจสอบคุณภาพและการทดสอบตลาดแต่คุณต้องจ่ายค่าใช้จ่ายด่วน

ถาม: คุณสามารถจัดเตรียมการผลิตของคุณได้เร็วแค่ไหน?

A: เมื่อได้รับการยืนยันสินค้าและได้รับการชำระเงินล่วงหน้าแล้ว การผลิตจะเริ่มขึ้นทันที

ถาม: เวลาในการจัดส่งคืออะไร?

A: โดยปกติจะใช้เวลาประมาณ 3-5 วันทำการสำหรับการสั่งซื้อขนาดเล็กและ 10-15 วันสำหรับการสั่งซื้อขนาดใหญ่

ถาม: คุณควบคุมคุณภาพของคุณอย่างไร?

A: สามขั้นตอนการตรวจสอบ (ของเดิม การผลิต และสินค้าสำเร็จรูป) + บริการรับประกันที่ดี (ฟรี 1 ปีเพื่อเปลี่ยนใหม่โดยไม่มีปัจจัยความเสียหายใด ๆ ของมนุษย์)

ถาม: คุณมีใบรับรองอะไรบ้าง?

A:ISO9000, CE, การรับรองการป้องกันการระเบิด, RoHs พร้อมและก่อนที่จะส่งมอบสินค้าก็สามารถเสนอใบรับรองการตรวจสอบคุณภาพและความปลอดภัยที่ออกโดยส่วนที่สามได้

ถาม: ฉันสามารถเยี่ยมชมโรงงานของคุณได้หรือไม่?

ตอบ: ยินดีเป็นอย่างยิ่ง!บินสู่สนามบินซีอานหยางมันเป็นความสุขที่ยิ่งใหญ่สำหรับเรา

ถาม: เงื่อนไขการรับประกันของคุณคืออะไร

ตอบ: เรามีเวลารับประกัน 12 เดือน

ถาม: คุณสามารถให้บริการ OEM & Customized ได้หรือไม่?

ตอบ: ใช่ มีทั้ง OEM และ ODM เรามีแผนก R&D มืออาชีพซึ่งสามารถให้บริการโซลูชั่นระดับมืออาชีพสำหรับคุณ

พารามิเตอร์ทางเทคนิค
