รายละเอียดสินค้า:
|
| เส้นผ่านศูนย์กลาง:: | DN6-DN2000 | แหล่งจ่ายไฟ:: | 24VDC |
|---|---|---|---|
| ความแม่นยำ:: | ±0.2%,±0.5% | อุณหภูมิโดยรอบ:: | -25℃～60℃ |
| แอปพลิเคชัน:: | ของเหลวนำไฟฟ้า โคลน | สัญญาณเอาท์พุต:: | 4~20 ม. A，RS 485，HART，MODBUS |
| เกรดป้องกัน:: | IP65，IP67 | อุณหภูมิปานกลาง:: | - 40 ℃ ～ + 130 ℃ |
| แสงสูง: | เครื่องส่งสัญญาณการไหลของแม่เหล็กไฟฟ้าชนิดสารละลาย,เครื่องวัดการไหลของแม่เหล็กไฟฟ้า 24VDC,เครื่องวัดการไหลแม่เหล็กไฟฟ้าป้องกันการรบกวน |
||

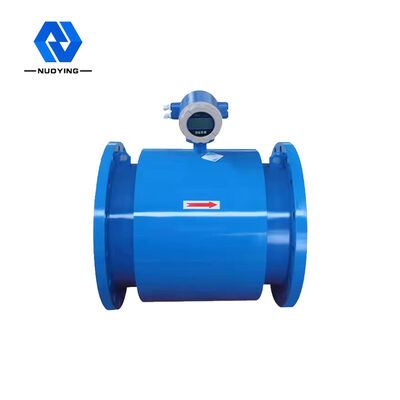

เครื่องวัดการไหลแบบแม่เหล็กไฟฟ้า

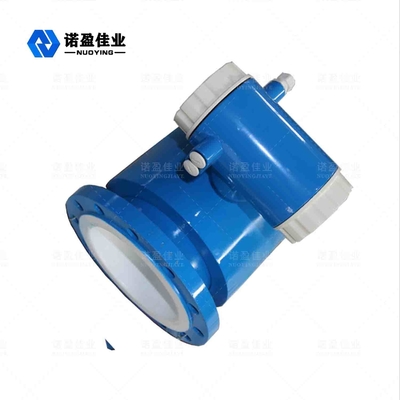

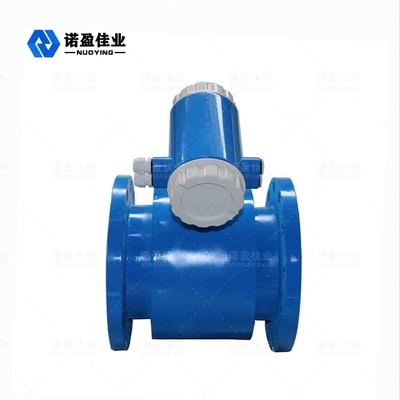

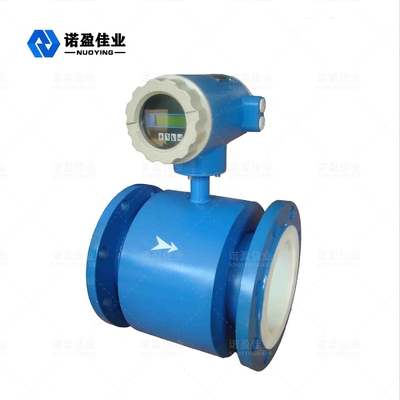

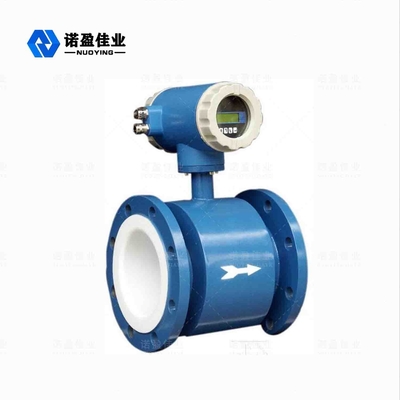

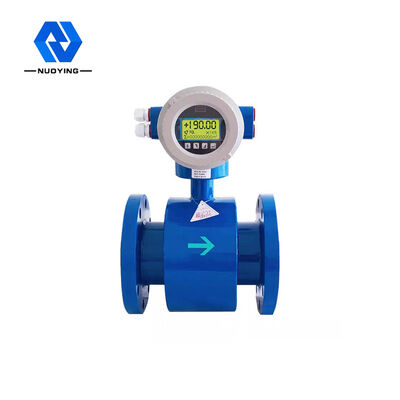

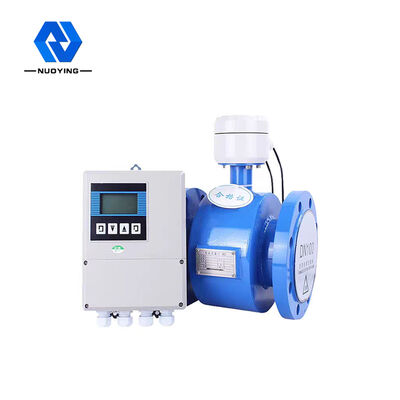

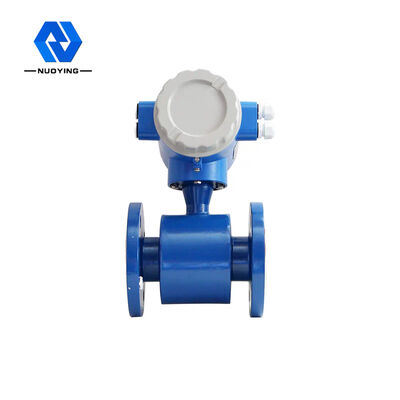

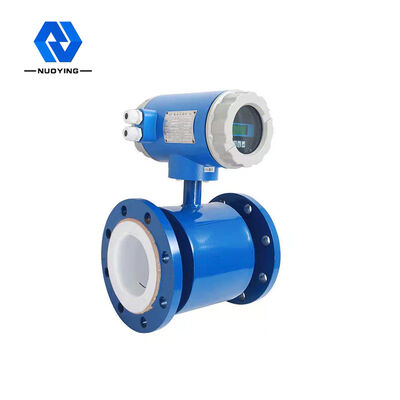

เครื่องวัดการไหลแบบแม่เหล็กไฟฟ้าชนิดสารละลาย NYLL-JY เป็นเครื่องวัดการไหลแบบแม่เหล็กไฟฟ้าที่ทุ่มเทให้กับการวัดสารละลาย สารละลายแร่ น้ำ และถ่านหินการวัดความแม่นยำสูงผลิตภัณฑ์ใช้โหมดกระตุ้นความถี่สูงหรือความถี่คู่ครอบคลุมกว้างเพื่อตอบสนองความต้องการของของเหลวนำไฟฟ้าต่างๆซึ่งช่วยเพิ่มความสามารถในการป้องกันสัญญาณรบกวนจากสารละลาย, เสถียรภาพที่ดี, การทำงานที่สะดวก, และความเข้มข้นของการวัดสามารถเข้าถึงได้ 5% ~ 60%ความเร็วในการคำนวณที่รวดเร็ว ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง การวัดที่เชื่อถือได้และความแม่นยำสูง ไม่มีการไหลของความต้านทานและชิ้นส่วนที่ทำงานอยู่ในท่อวัด เหมาะอย่างยิ่งสำหรับการไหลของของเหลวและของแข็งสองเฟส เช่น เยื่อกระดาษ โคลน สารละลายแร่ น้ำ และ การวัดสารละลายถ่านหินความเข้มข้นของสารละลายและอัตราส่วนคุณภาพสามารถเข้าถึง 40% และช่วงการเปลี่ยนแปลงปกติน้อยกว่า 5%
เครื่องวัดการไหลแบบแม่เหล็กไฟฟ้า พารามิเตอร์ทางเทคนิค
| แสดง | จอแสดงผลดิจิตอลหรือตัวอักษร จำนวนรวม เปอร์เซ็นต์ ข้อมูลการเตือน ฯลฯ | |
| เครื่องคิดเลขสะสมภายใน | สำหรับการไหลไปข้างหน้าทั้งหมด การไหลย้อนกลับทั้งหมดและการไหลสุทธิสามารถบรรลุการคำนวณสะสม 10 บิต | |
| อุณหภูมิ | -25℃～60℃ | |
| มาตรฐานการป้องกัน | IP65 | |
| แรงดันไฟของแหล่งจ่ายไฟ |
กระแสสลับ:AC(100~230)±15%V,47~440Hz,การใช้พลังงานสูงสุดคือ 80W; กระแสตรง: DC11 ~ 40V การใช้พลังงานสูงสุดคือ 80W |
|
| ผลผลิต | เอาต์พุตเสียงแบบอะนาล็อก | ด้วยความต้านทานโหลด 4~20 ม. A / 650 เอาต์พุตปริมาณการจำลองแบบสองทางแบ่งออกเป็นปริมาณการจำลองการไหลไปข้างหน้าและการไหลย้อนกลับ |
| เอาต์พุตพัลส์คู่ | สามารถสะท้อนการไหลไปข้างหน้าและย้อนกลับสำหรับคลื่นสี่เหลี่ยม 0 ~ 2000 Hz หรือสัญญาณพัลส์ความกว้างพัลส์คงที่พารามิเตอร์เช่นความถี่การทำซ้ำของพัลส์ความถี่ตัดและความกว้างของพัลส์ทั้งหมดตั้งโปรแกรมไว้ ความถี่สามารถตั้งค่าเป็น 1 ถึง 2000, H z และค่าจำนวนเต็มใดๆ ในช่วง เมื่อเปิดทรานซิสเตอร์เอาต์พุตแบบแยกเดี่ยว กระแสไฟจะอยู่ที่ 150 ม. A และแรงดันไฟเปิด< 35 V. | |
| เอาต์พุตสัญญาณเตือนแบบคู่ | พารามิเตอร์ต่อไปนี้สามารถตั้งโปรแกรมได้: การไหลบนและล่าง การตรวจจับการควบคุมการจราจรทางอากาศเงื่อนไขข้อผิดพลาดไหลไปข้างหน้า / ย้อนกลับ;ขั้ว (เปิด/ปิด) ภายในช่วงที่กำหนด, พัลส์ (ความถี่) ภายในช่วงที่กำหนด;ความถี่ตัดของพัลส์ ฯลฯ เมื่อเปิดทรานซิสเตอร์เอาต์พุตที่ป้องกันโดยเอาต์พุตการแยก กระแสคือ 150 m A เพื่อให้สามารถสร้างแรงดันไฟฟ้า 0 V ได้ในขณะนี้ แรงดันไฟฟ้าวงจรเปิดคือ <35 V | |
|
ป้อนข้อมูล |
เครื่องคิดเลขสะสมแบบปิดแบบปิดที่แยกได้จากภายนอก (หมายเหตุ: ไม่ได้แยกจากพัลส์และสัญญาณเตือน) การแยกในระดับเสียงแอนะล็อก ระดับเสียงของพัลส์ / สัญญาณเตือนและกราวด์ แรงดันไฟฟ้าแยกคือ DC 500V | |
|
การกำหนดค่า |
การกำหนดค่าจะถูกเก็บไว้ในหน่วยความจำแบบไม่ลบเลือน (โดยทั่วไปจะมีอายุ 10 ปี) ค่าที่ตั้งไว้ล่วงหน้าโดยผู้ใช้เองสามารถเปลี่ยนแปลงได้ | |
| การวินิจฉัยตนเอง | คอนเวอร์เตอร์สามารถยืนยันได้ว่าฮาร์ดแวร์เป็นปกติและสามารถวินิจฉัยความผิดปกติได้ เช่น คอยล์ไดรฟ์ล้มเหลว เป็นต้น | |
| การตั้งค่าอัตราการไหล | ช่วงการวัดการไหลเทียบเท่ากับอัตราการไหลสูงสุด (12 ม./วินาที) เปอร์เซ็นต์ ซึ่งสามารถเปลี่ยนแปลงได้ | |
| ความสามารถในการทดแทนกันได้ |
ตัวแปลงนี้ใช้แทนกันได้อย่างสมบูรณ์กับเซ็นเซอร์ MFD ที่มีความสามารถหลากหลาย คอนเวอร์เตอร์สามารถกำหนดค่าได้ในฟิลด์ การเปลี่ยนคอนเวอร์เตอร์ไม่ส่งผลต่อลักษณะของระบบ |
|
| ซีลกล่องเค้าร่าง | M 20 * 1.5 ปลอกซีลสามารถอธิบายได้ตามความต้องการพิเศษของผู้ใช้ | |
| ค่าคงที่เวลา | ทั้งหมดตั้งโปรแกรมได้ตั้งแต่ 1 วินาทีถึง 120 วินาที | |
| แสดงทิศทาง |
ทิศทางการแสดงผลของตัวเครื่องประเภทเดียว: ภายใต้การเลือกเครื่องวัดการไหลแบบแม่เหล็กไฟฟ้าในตัว ทิศทางที่แสดงโดยตัวแปลงจะสังเกตได้ยากเนื่องจากทิศทางของท่อส่ง ซึ่งสามารถทำได้โดยการเลือกทิศทางการแสดงผล (เช่น แนวนอนหรือแนวตั้ง) |
|
| การจำแนกประเภทป้องกันอันตราย | Exdmib II CT6 | |
| แสดง | การกำหนดค่าทั้งหมด: หน่วยวิศวกรรมเป็นทางเลือก เช่น อัตราการไหล หน่วยการไหล เอาต์พุตทั้งหมด ฯลฯ | |
| การตรวจจับการควบคุมการจราจรทางอากาศ: ตรวจสอบให้แน่ใจว่าแสดง "0" ระหว่างการควบคุมการจราจรทางอากาศ | ||
| ความสามารถในการเปลี่ยน: ตัวแปลง / เซ็นเซอร์สามารถใช้แทนกันได้โดยไม่กระทบต่อประสิทธิภาพ | ||
| การวินิจฉัยตนเอง: ตรวจสอบให้แน่ใจว่าคอนเวอร์เตอร์และเซ็นเซอร์ทำงานอย่างถูกต้อง | ||
| โหมดทดสอบ: สามารถทดสอบฟังก์ชันเอาต์พุตและการแสดงผลต่างๆ ได้โดยไม่ต้องต่อเซ็นเซอร์ | ||
