รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | การนำของเหลวส่วนต่อประสาน | วัสดุเสาอากาศ: | สายอ่อนหุ้มฉนวน PTFE (อุปกรณ์เสริม) |
---|---|---|---|
พาวเวอร์ซัพพลาย: | 24 V DC | อุณหภูมิปานกลาง: | -40~+150℃ |
ความดันในกระบวนการ: | -0.1 ~ 4.0 MPa | ขั้นตอนการเชื่อมโยง: | 3/4 BSP T thread (มาตรฐาน), หน้าแปลน (อุปกรณ์เสริม) |
ระดับการป้องกัน: | IP6 7 | สัญญาณเอาท์พุต: | 4...20mA/ RS485 |
แสงสูง: | เครื่องส่งสัญญาณระดับ RF แบบป้องกันการแขวน,เครื่องส่งสัญญาณระดับการยอมรับ RF แบบเหลว |

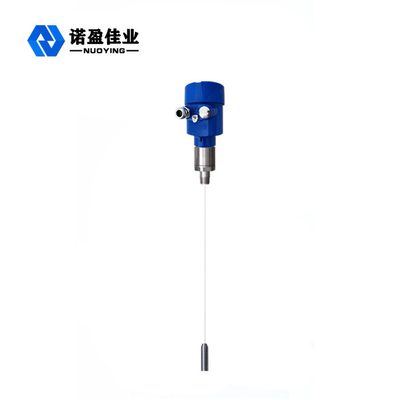

NYSP-M19 เครื่องส่งสัญญาณระดับการอนุญาติ RF ป้องกันการแขวนพร้อมช่วงการวัดขนาดใหญ่
หลักการทำงานของ NYSP-M19 Anti-hanging RF Admittance Level Transmitter with Large Measuring Range
เทคนิคการวัดค่าการนำไฟฟ้า RF เป็นเทคนิคการวัดตำแหน่งที่มีข้อดีเฉพาะตัวแม้ว่าจะคล้ายกับแนวคิดของเทคโนโลยีการวัดความจุทั่วไป แต่เทคโนโลยีการนำ RF ได้เพิ่มวงจร Driving-shield และวงจรชอปเปอร์ให้กับหน่วยอิเล็กทรอนิกส์ ซึ่งช่วยให้สามารถวัดอิมพีแดนซ์และความจุแยกกันได้คำนวณโดยกฎฟิสิกส์ อิมพีแดนซ์และค่าความคลาดเคลื่อนของจี้ใดๆ มีค่าเท่ากัน ดังนั้น เอฟเฟกต์ของจี้สามารถวัดและกำจัดออกจากเอาต์พุตทั้งหมดได้ด้วยการเลื่อนเฟสของวงจรการสั่น
เครื่องส่งสัญญาณระดับการรับส่งคลื่นความถี่วิทยุเป็นผลิตภัณฑ์การวัดระดับต่อเนื่องตามหลักการของการนำคลื่นความถี่วิทยุผลิตภัณฑ์มีข้อดีหลายประการ เช่น ความเสถียรสูง ความไวสูง และช่วงการวัดที่กว้างขึ้นเมื่อเทียบกับเครื่องวัดระดับคาปาซิทีฟแบบดั้งเดิม การออกแบบที่มีเอกลักษณ์เฉพาะทำให้สามารถรับรู้การตั้งค่าเครื่องมือได้ง่ายและสะดวกเมื่อตั้งค่าเสร็จแล้วก็สามารถใช้งานได้ตามปกติและไม่ต้องบำรุงรักษาตลอดอายุการใช้งานเพื่อให้ผู้ใช้สามารถเข้าใจการทำงานของอุปกรณ์อย่างสังหรณ์ใจ และจัดการกับปัญหาได้ทันท่วงที ในโอกาสทางอุตสาหกรรมที่ซับซ้อนก็ปลอดภัยและเชื่อถือได้เช่นกัน
คุณสมบัติการออกแบบของNYSP-M19 เครื่องส่งสัญญาณระดับการอนุญาติ RF ป้องกันการแขวนพร้อมช่วงการวัดขนาดใหญ่
◎ป้องกันการแขวน: การออกแบบวงจรป้องกันการขับขี่ที่เป็นเอกลักษณ์ช่วยเพิ่มความสามารถในการป้องกันการแขวน
◎ช่วงแหล่งจ่ายไฟ: ช่วงการทำงานของแหล่งจ่ายไฟ: 13 ~ 35vdc
◎ อุณหภูมิกระบวนการโพรบ: - 100 ℃ ~ 800 ℃
◎ไม่มีการวัดโซนตาย สามารถใช้กับโอกาสการวัดระดับวัสดุที่หลากหลายมากกว่าสิบเซนติเมตรหรือหลายเซนติเมตร
◎ช่วงการวัดสูงสุดสามารถเข้าถึงได้หลายร้อยเมตร แม้กระทั่งหลายร้อยเมตร
◎การวัดส่วนต่อประสานวัสดุหนืดเป็นข้อได้เปรียบที่ยอดเยี่ยมของเครื่องมือนี้
◎ผลผลิตที่เสถียรและเชื่อถือได้ ทนต่อเถ้าลอย วัสดุที่ตกลงมา ไอน้ำ การตกผลึก และแว็กซ์
◎ไม่มีการเคลื่อนไหว ไม่มีชิ้นส่วนที่สวมใส่ง่าย ไม่มีการทำความสะอาด บำรุงรักษา และแก้จุดบกพร่องเป็นประจำ
พารามิเตอร์ทางเทคนิคของNYSP-M19 เครื่องส่งสัญญาณระดับการอนุญาติ RF ป้องกันการแขวนพร้อมช่วงการวัดขนาดใหญ่
แอปพลิเคชันทั่วไป | ของเหลว (การกัดกร่อน, การนำไฟฟ้า, ค่าคงที่ไดอิเล็กตริกต่ำ, การกวน, ส่วนต่อประสาน, การคายน้ำด้วยไฟฟ้า, ความหนืด, บ่อน้ำลึก, ช่วงกว้างพิเศษและโอกาสอื่น ๆ ) |
ฝุ่น (การนำไฟฟ้า ผงฉนวน ฯลฯ) | |
ของแข็ง (การนำไฟฟ้า ฉนวน ของแข็งฉนวนอุณหภูมิสูงพิเศษ ฯลฯ) | |
รุ่นสินค้า
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
แบบฟอร์มเสาอากาศ
|
สายอ่อน, สายอ่อนหุ้มฉนวน, สายอ่อนไม่หุ้มฉนวน, แกนแข็ง, แกนแข็งหุ้มฉนวน, แกนแข็งหุ้มฉนวนที่ปลายทั้งสอง, แกนแข็งทรงกระบอก |
วัสดุเสาอากาศ | ไฟเบอร์,304,316 |
ช่วงการวัด | 3 ม., 20 ม. (บ่อน้ำลึกสามารถวัดได้หลายร้อยเมตรและสามารถปรับแต่งได้) |
ความยาวคลื่น | 635-650mm |
ความแม่นยำในการวัด | 0.05%~0.1%FS |
แหล่งจ่ายไฟ | 24VDC |
สัญญาณออก |
4...20mA/HART/ RS485/Modbus…. |
อุณหภูมิกระบวนการ | -40~+130℃,-100~+200℃, -40~+260℃, -50~+500℃ |
แรงดันในกระบวนการ |
-0.1~1.6MPa,-0.1~4.0MPa, -0.1~6.3MPa |
กระบวนการเชื่อมต่อ | เกลียวสกรู, หน้าแปลน (เลือกได้) |
อินเทอร์เฟซไฟฟ้า | M20*1.5,½″NPT |
ระดับการป้องกัน | IP65, IP67, IP68 (เลือกได้) |
เกรดกันระเบิด | Exia II CT6 Ga,Exd II CT6 Gb (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
