รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | ของเหลว | รุ่นสินค้า: | NYUH-Z |
---|---|---|---|
แบบฟอร์มการติดตั้ง: | ติดตั้งด้านข้างหรือด้านบน | วัสดุของตัวเครื่อง: | 304 หรือ 316 |
ช่วงการวัด: | 0~6 m | ความแม่นยำในการวัด: | ±3mm |
ความหนาแน่นปานกลาง: | ≥0.425 ก./ซม.3 | ความแตกต่างของความหนาแน่น: | ≥0.1 g/cm3 |
แสงสูง: | เกจวัดระดับพนังแม่เหล็กแบบแปลน,การวัดของเหลว เกจวัดระดับพนังแม่เหล็ก,เกจวัดระดับแม่เหล็กลอย 6 เมตร |

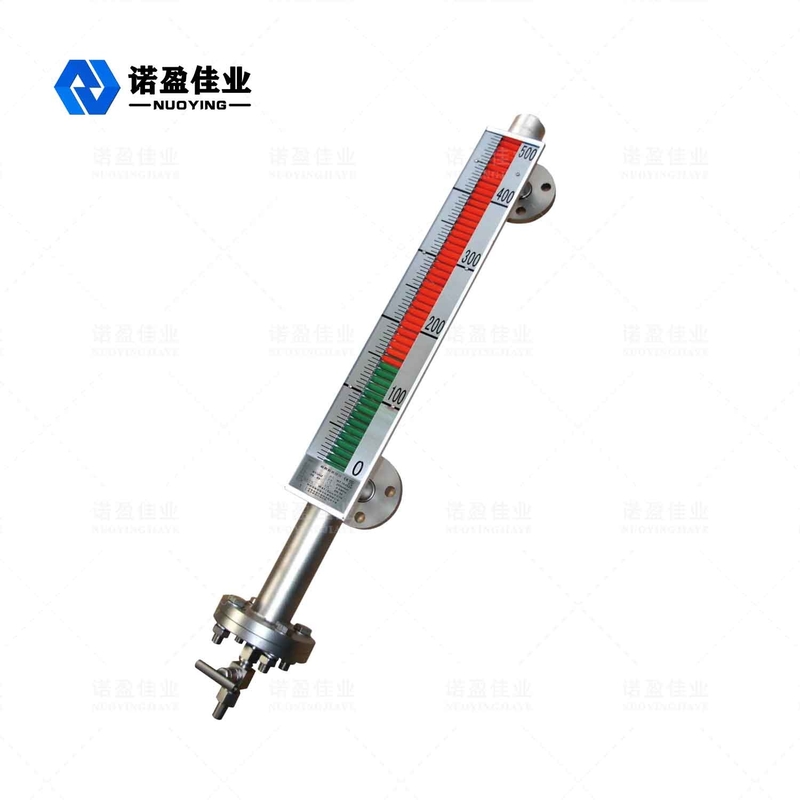

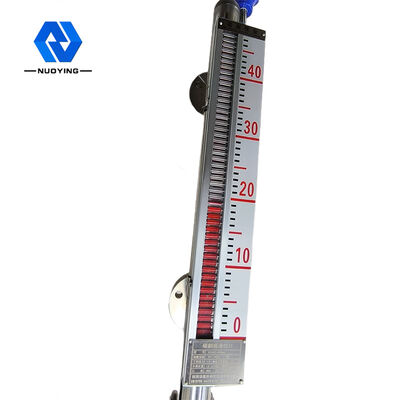

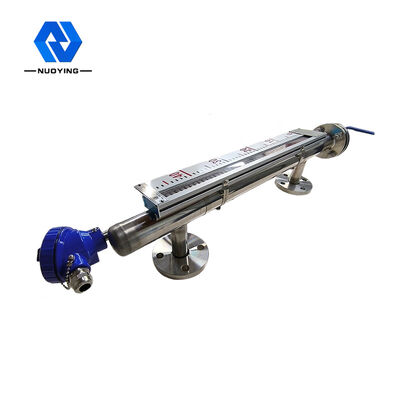

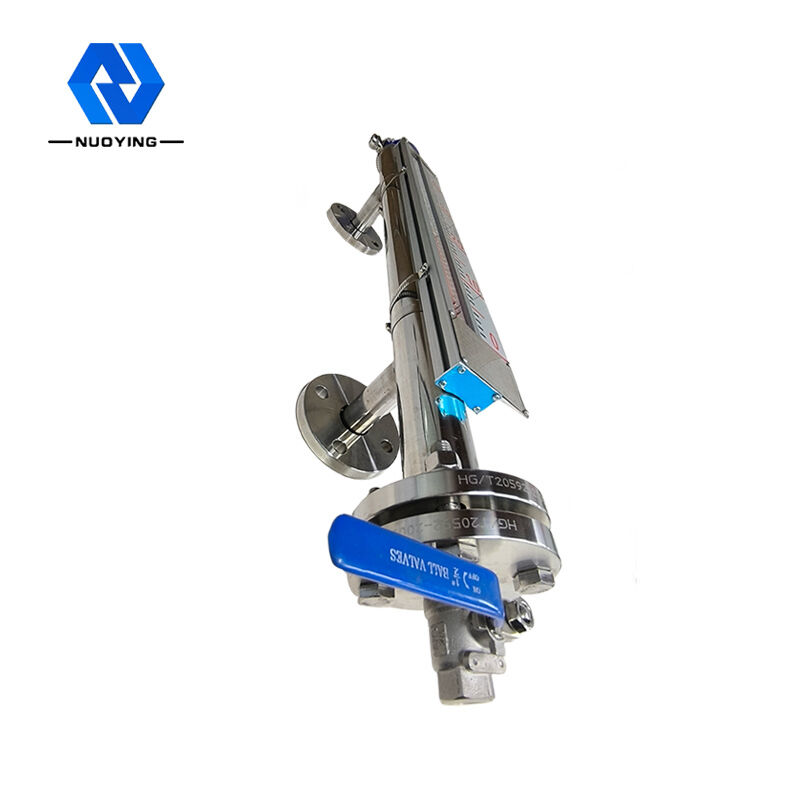

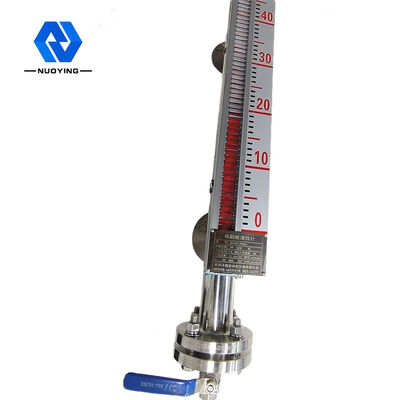

เกจวัดระดับแผ่นแม่เหล็กหน้าแปลน 6 ม. สำหรับการวัดของเหลว
หลักการทำงานของเกจวัดระดับแผ่นแม่เหล็กหน้าแปลน 6 ม. สำหรับการวัดของเหลว
Magnetic flap level gauge ได้รับการพัฒนาขึ้นจากหลักการลอยตัว (กฎของอาร์คิมิดีส) ร่วมกับการจับคู่แม่เหล็กเมื่อระดับของเหลวในภาชนะที่วัดได้เพิ่มขึ้นและลดลง ลูกลอยในท่อหลักของมาตรวัดระดับก็จะเพิ่มขึ้นและลดลงเช่นกัน และลูกลอย เหล็กแม่เหล็กถาวรภายในจะถูกส่งไปยังตัวบ่งชี้ในสถานที่ (ไม้บรรทัด) ผ่านข้อต่อแม่เหล็ก ซึ่งขับเคลื่อนคอลัมน์เลี้ยวสีเหลืองดำ (หรือแดงและขาว) ให้หมุนเมื่อระดับของเหลวเพิ่มขึ้น แกนเลี้ยวจะเปลี่ยนจากสีขาวเป็นสีแดงเมื่อระดับของเหลวลดลง แกนเลี้ยวจะเปลี่ยนจากสีแดงเป็นสีขาวจุดเชื่อมต่อสีแดงและสีขาวของตัวบ่งชี้คือความสูงที่แท้จริงของมาตรวัดระดับกลางในคอนเทนเนอร์
คุณสมบัติการออกแบบของเกจวัดระดับแผ่นแม่เหล็กหน้าแปลน 6 ม. สำหรับการวัดของเหลว
◎โครงสร้างที่เรียบง่าย มั่นคง และเชื่อถือได้ การทำงานที่มั่นคง
◎มาตราส่วนที่แสดงบนเว็บไซต์มีความชัดเจน โดดเด่น และอ่านง่าย
◎สามารถวัดและบ่งชี้ระดับของเหลวที่มีของเหลวปนเปื้อนที่มีฤทธิ์กัดกร่อน ไวไฟ เป็นพิษ อุณหภูมิสูง และปั่นป่วน
◎สามารถเลือกรูปแบบการติดตั้งและรูปแบบการเชื่อมต่อได้หลายแบบ
◎ช่วงความดันการออกแบบ: สูญญากาศเต็มถึง 10MPa
◎ช่วงอุณหภูมิการออกแบบ: - 160 ~ + 450 ℃
◎ออกแบบอย่างมืออาชีพสำหรับแรงดันและอุณหภูมิพิเศษ
พารามิเตอร์ทางเทคนิคของเกจวัดระดับแผ่นแม่เหล็กหน้าแปลน 6 ม. สำหรับการวัดของเหลว
แอปพลิเคชันทั่วไป | การวัดระดับของเหลว |
รูปแบบผลิตภัณฑ์ |
NYUHZ |
แบบฟอร์มการติดตั้ง | ติดตั้งด้านข้าง ติดตั้งด้านบน |
วัสดุตัวเครื่อง | 304,316 |
ช่วงการวัด | 0~6ม |
ความแม่นยำในการวัด | ±3mm,±5mm, ±10mm, ±20mm (เลือกได้) |
ความหนาแน่นปานกลาง | ≥0.425ก./ซม3 |
ความแตกต่างของความหนาแน่น | ≥0.1ก./ซม3 |
ความหนืดปานกลาง | ≤0.4Pa.S |
เอาต์พุตควบคุม | 220VAC,1A |
กำลังส่ง | 4...20mA (แหล่งจ่ายไฟ 24VDC) |
อุณหภูมิของกระบวนการ |
-50~+350℃ |
ความดันกระบวนการ | -0.1~+16MPa |
การเชื่อมต่อกระบวนการ | หน้าแปลน (เลือกได้) |
อัตราส่วนความละเอียด | ±1มม |
ระดับการป้องกัน | IP65,IP67,IP68(เลือกได้) |
เกรดป้องกันการระเบิด | Exia II CT6 Ga,Exd II CT6 Gb(ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งได้ตามความต้องการเฉพาะของผู้ใช้
