รายละเอียดสินค้า:
|
ช่วงอัตราการไหล: | 0.5-10 เมตร/วินาที | เส้นผ่านศูนย์กลางที่กำหนด: | 15~800mm |
---|---|---|---|
อุณหภูมิโดยรอบ: | -25℃ - +120℃ | เกรดป้องกัน: | IP68, IP65 |
ความแม่นยำ: | ±0.5%R, ±1%R (ต่ำกว่า DN200) | สัญญาณเอาท์พุต: | 4-20mA |
ความชื้นแวดล้อม: | 5%~95% | แยกประเภท: | ไฟเบอร์ (PFA) |
แสงสูง: | 2.5Mpa เครื่องวัดการไหลของแม่เหล็กไฟฟ้า NYLL-CH เครื่องวัดการไหลของแม่เหล็กไฟฟ้า 1.6MPa เครื่องวัดการไหลของแม่เหล็กไฟฟ้า,NYLL-CH Electromagnetic Water Flow Meter,1.6MPa Electromagnetic Flow Meter |
NYLL-CH 1.6MPa 2.5Mpa Mag Water Flow Meter เส้นผ่านศูนย์กลางที่กำหนด Electromagnetic
NYLL-CH เครื่องวัดความร้อนด้วยแม่เหล็กไฟฟ้าr

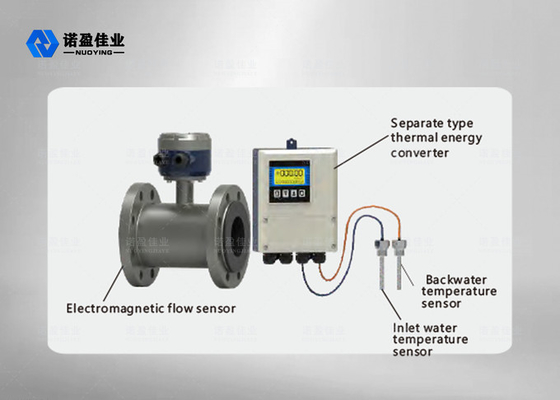

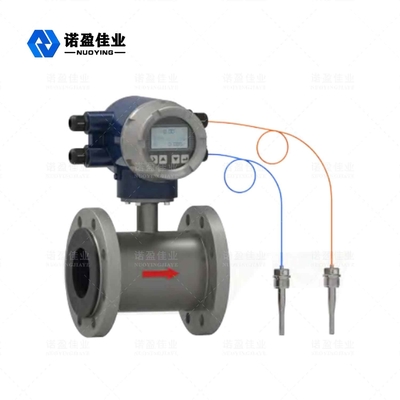

เครื่องวัดความร้อนแม่เหล็กไฟฟ้า NYLL-CH ได้รับการออกแบบสำหรับการใช้งานพิเศษของอาคารอัจฉริยะที่กระจายพลังงานและสถานีแลกเปลี่ยนความร้อน ซึ่งสามารถวัดการไหลและความหนาวเย็นและความร้อนได้โดยตรงไม่ต้องการโฟลว์รวมเพิ่มเติมและ Pt1000ติดตั้งง่ายด้วยต้นทุนต่ำเซ็นเซอร์วัดการไหลของแม่เหล็กไฟฟ้าใช้เป็นเครื่องวัดความร้อนแบบแม่เหล็กไฟฟ้าสำหรับตรวจจับอัตราการไหลของของไหลถ่ายเทความร้อน และมีคุณสมบัติของความแม่นยำสูง ช่วงการใช้งานกว้าง และการสอบเทียบออนไลน์ที่สะดวกและง่ายดาย
NYLL-CH เครื่องวัดความร้อนด้วยแม่เหล็กไฟฟ้าrพารามิเตอร์ทางเทคนิค
มาตรฐาน เส้นผ่านศูนย์กลางที่กำหนด ช่วงอัตราการไหล ความแม่นยำ การนำไฟฟ้าปานกลาง |
JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007 15~800mm 0.5-10 เมตร/วินาที ±0.5%R, ±1%R (ต่ำกว่า DN200) ค่าตามทฤษฎี ≥5uS/ซม. ค่าใช้งานจริง ≥30uS/ซม. |
|||
ความดันเล็กน้อย | มาตรฐาน 1.0MPa | ตัวเลือก1.6MPa | ตัวเลือก 2.5MPa | ตัวเลือก 4.0MPa |
DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
อุณหภูมิโดยรอบ |
เซนเซอร์ แบบบูรณาการ |
0℃ - +80℃或-25℃ - +120℃或 +70-+250℃ -10℃ - +55℃ |
||
สื่อสูงสุด อุณหภูมิ |
แบบบูรณาการ | +80℃ | ||
แยกประเภท |
ซับในนีโอพรีน (CR) | +80℃ | ||
ยางซิลิโคน (FVMQ) | -20-+250℃ | |||
ไฟเบอร์ (PFA) ซับใน PTFE (F4) ซับในโพลีฟลูออโรเอทิลีนโพรพิลีน (F46) |
+80℃或+120℃ | |||
สัญญาณเอาท์พุต ขนาดพอร์ตของสายเคเบิล แรงดันไฟ การสิ้นเปลืองพลังงาน โหมดการสื่อสาร สัญญาณอิเล็กโทรดและกราวด์วัสดุไฟฟ้า รูปแบบอิเล็กโทรด หมายเลขอิเล็กโทรด หน้าแปลนเชื่อมต่อ หน้าแปลนเชื่อมต่อ |
4 -20mA;ชีพจร / ความถี่ 2kHz (ค่าเริ่มต้น), SKHz (สูงสุด): M20*1.5 (ข้อต่อไนลอนกันน้ำมาตรฐาน, ข้อต่อโลหะป้องกันการระเบิด) 110/220VAC (100-240VAC), 50Hz/60Hz; 24VDC ±10% ≤20W RS -485, รองรับ MODBUS มาตรฐาน - โปรโตคอล RTU, โปรโตคอล HART, GPRS สแตนเลส 316L, Hastelloy C, Hastelloy B, ไทเทเนียม, แทนทาลัม, แพลทินัม จำเป็นต้องปรับแต่งประเภทอิเล็กโทรดแบบอินเตอร์, อิเล็กโทรดแบบสอดด้านนอก อิเล็กโทรดมาตรฐาน 3-4 อิเล็กโทรด (อิเล็กโทรดวัด 2 อิเล็กโทรด 十a อิเล็กโทรดกราวด์) กำหนดค่าโดยความสามารถ สอดคล้องกับมาตรฐานแห่งชาติ GB9119 (สามารถปรับแต่งได้ตามความต้องการของผู้ใช้) สอดคล้องกับมาตรฐานแห่งชาติ GB9119 (สามารถปรับแต่งได้ตามความต้องการของผู้ใช้) |
|||
วัสดุวงแหวนกราวด์ | เหล็กกล้าไร้สนิม เหล็กกล้าไร้สนิมที่มีโมลิบดีนัม | |||
DN15-DN450 | เหล็กกล้าไร้สนิม lCr18Ni9Ti (เหล็กกล้าไร้สนิมออสเทนนิติกธรรมดา SUS321) | |||
วัสดุตัวเรือน | เหล็กคาร์บอนมาตรฐาน สแตนเลสต้องปรับแต่ง | |||
เกรดป้องกัน | แยกประเภท IP68, IP65 | |||
แบบบูรณาการ IP65 |
NYLL-CH เครื่องวัดความร้อนด้วยแม่เหล็กไฟฟ้าrประสิทธิภาพ พารามิเตอร์
แหล่งจ่ายไฟ | เซ็นเซอร์อุณหภูมิ 220VAC/24VDC Pt1000 |
โหมดการสื่อสาร | RS-485 ความแม่นยำในการวัดอุณหภูมิ ±Q1°C |
โปรโตคอลการสื่อสาร | Modbus- RTUBACnet อุณหภูมิปานกลาง 2-180°C |
ระยะการสื่อสารสูงสุด | 400 ม. ช่วงความแตกต่างของอุณหภูมิ 2K-80K |
เกรดความแม่นยำ | เกรด 2 เก็บข้อมูล ข้อมูลย้อนหลัง 18 เดือน |
สถานที่ติดตั้ง | ท่อน้ำเข้า, ท่อส่งกลับเป็นอุปกรณ์เสริม อุณหภูมิแวดล้อม -10°C-60°C |
NYLL-CH เครื่องวัดความร้อนด้วยแม่เหล็กไฟฟ้าr หลักการทำงาน

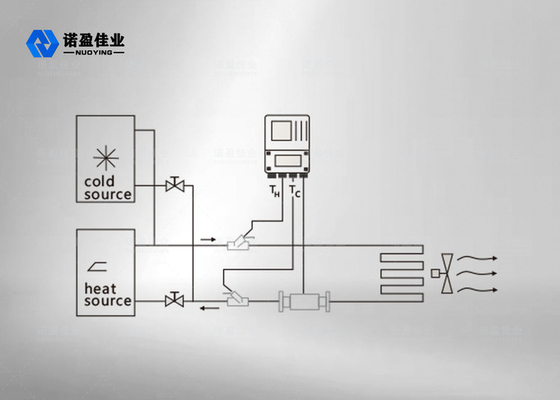

น้ำร้อน (น้ำเย็น) ที่จ่ายโดยแหล่งความร้อนจะไหลเข้าสู่ระบบแลกเปลี่ยนความร้อน (หม้อน้ำ ระบบแลกเปลี่ยนความร้อนที่ประกอบด้วยระบบแลกเปลี่ยนความร้อน) ที่อุณหภูมิสูงกว่า (ต่ำกว่า) และไหลออกที่อุณหภูมิต่ำกว่า (สูงกว่า) ในระหว่างกระบวนการนี้ ความร้อน ปล่อยหรือดูดซับไปยังผู้ใช้ผ่านการแลกเปลี่ยนความร้อน (หมายเหตุ: กระบวนการนี้รวมถึงกระบวนการแลกเปลี่ยนพลังงานของระบบทำความร้อนและระบบทำความเย็น )
เมื่อน้ำไหลผ่านระบบแลกเปลี่ยนความร้อน ปริมาณความร้อนที่ปล่อยออกมาหรือดูดซับโดยระบบจะถูกคำนวณและแสดงโดยเครื่องคิดเลข ตามอัตราการไหล gτi1ven โดยเซ็นเซอร์การไหล τ1sor และอุณหภูมิของ backwτ0ater ที่กำหนดโดย pτ0 เซ็นเซอร์อุณหภูมิที่ผ่านอากาศ และเวลาที่น้ำไหลผ่าน
Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ
ถาม: ปริมาณความร้อนที่ปล่อยออกมาหรือดูดซับโดยระบบ Jor kWh;Qm:มวลของน้ำที่ไหลผ่านเครื่องวัดความร้อน kg/h;
Qv;ปริมาตรการไหลของน้ำที่ไหลผ่านเครื่องวัดความร้อน m3/ h;P:ความหนาแน่นของน้ำที่ไหลผ่านเครื่องวัดความร้อน kg / ms;
△h: ความแตกต่างของเอนทาลปีของน้ำที่อุณหภูมิขาเข้าและทางออกของระบบแลกเปลี่ยนความร้อน J/kg;
T: เวลา h;
NYLL-CH เครื่องวัดความร้อนด้วยแม่เหล็กไฟฟ้าr คุณสมบัติการออกแบบ
◎ การวัดความเย็นและความร้อน: คอนเวอร์เตอร์มีหน้าที่ในการวัดความเย็นและความร้อนโดยตรง และติดตั้ง Pt1000 มาตรฐาน 2 ตัวไม่จำเป็นต้องติดตั้งเครื่องรวมกระแสความเย็นและความร้อนเพื่ออำนวยความสะดวกในการติดตั้งและลดต้นทุนในการจัดซื้อและติดตั้ง
ความน่าเชื่อถือสูง: หลังจากการทดสอบอย่างเข้มงวดเช่น EMC ความปลอดภัย อุณหภูมิสูง และต่ำ ซึ่งสูงกว่ามาตรฐานแห่งชาติ GB/T17616, GB/2423, GB/T16499
◎ การตอบสนองอย่างรวดเร็ว: ใช้ 32BitMCU, 24BitADC และอัลกอริธึมการกรองที่ปรับให้เหมาะสม การตอบสนองที่รวดเร็ว ข้อมูลการวัดที่แม่นยำและเสถียร เหมาะสำหรับการวัดและควบคุมเมื่ออุปกรณ์ถูกจับคู่
◎ อิเล็กโทรดกราวด์: เทคโนโลยีที่จดสิทธิบัตร NONCON ซึ่งสร้างความสมดุลของการวัดในส่วนการวัดและขจัดข้อผิดพลาดในการวัดที่เกิดจากการลงกราวด์ที่ไม่ดีเพื่อให้มั่นใจในความแม่นยำในการวัดในระยะยาวไม่จำเป็นต้องติดตั้งวงแหวนกราวด์เพื่อลดต้นทุนวัสดุและการติดตั้ง
◎ เทคโนโลยี IP68 แบบแยกส่วน: ใช้เทคโนโลยีการออกแบบ IP68 ที่มีรายละเอียดพิเศษ ใช้วัสดุปิดผนึก IP68 นำเข้าพิเศษ สายเคเบิล IP68 พิเศษ และการออกแบบซีล IP68 หลายตัวเพื่อป้องกันการควบแน่นของเซ็นเซอร์ IP68 แยกต่างหาก
◎ อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูง: เซ็นเซอร์ใช้เทคโนโลยีอัตราส่วนสัญญาณต่อสัญญาณรบกวนสูงคอนเวอร์เตอร์ใช้ชิ้นส่วนและเทคโนโลยีการออกแบบที่มีเสียงรบกวนต่ำและมีความแม่นยำสูงเพื่ออำนวยความสะดวกในการวัดการไหลขั้นต่ำ
◎ การออกแบบที่ใช้พลังงานต่ำการออกแบบวงจรกระตุ้นที่เหมาะสมที่สุด การใช้พลังงานลดลงมากกว่า 3 เท่าเมื่อเทียบกับเครื่องวัดการไหลแบบแม่เหล็กไฟฟ้าทั่วไป และสามารถประหยัดพลังงานได้ในการใช้งานจำนวนมาก
◎ จอแสดงผลภาษาจีน: ใช้หน้าจอ LCD ภาษาจีนเพื่อให้เข้าใจและใช้งานได้ง่าย
◎ เทคโนโลยีการจ่ายไฟที่ปรับให้เหมาะสม: ใช้การออกแบบแหล่งจ่ายไฟที่เหมาะสม เทคโนโลยีที่ครบถ้วนและเชื่อถือได้ ประสิทธิภาพการแปลงสูง และการใช้งานในระยะยาวที่เชื่อถือได้
◎ เดินสายด่วน: ใช้ขั้วต่อเทอร์มินัลแบรนด์ที่ดีที่สุดระดับสากล ซึ่งรวดเร็ว สะดวก และเชื่อถือได้ เพื่อให้การวัดระยะยาวมีเสถียรภาพและเชื่อถือได้
◎ สัญญาณเอาท์พุต: ติดตั้ง RS-485 มาตรฐาน (4-20) mA, ความถี่ / พัลส์, การตอบสนองเอาต์พุตที่รวดเร็ว และพอร์ตมีมาตรการป้องกัน เช่น การป้องกันฟ้าผ่า
