รายละเอียดสินค้า:
|
| อัตราส่วนช่วง: | 20:1 | เกรดความแม่นยำ: | ประเภทท่อ: เกรด 0.5, เกรด 1.0; |
|---|---|---|---|
| ซับยางธรรมดา: | -20~+60°C | ซับยางอุณหภูมิสูง: | -20~+90°C |
| ซับใน PTFE: | -30~+100°C | เยื่อบุเตตระฟลูออโรอุณหภูมิสูง: | -20~+180°C |
| ช่วงอัตราการไหล: | 0.1-10m/s | พาวเวอร์ซัพพลาย: | 220VAC หรือ 24VDC |
| แสงสูง: | NYLD Electromagnetic Flow Meter,Intelligent Electromagnetic Flow Meter 10 เมตร/วินาที,Intelligent Electromagnetic Field Meter 20mA |
||

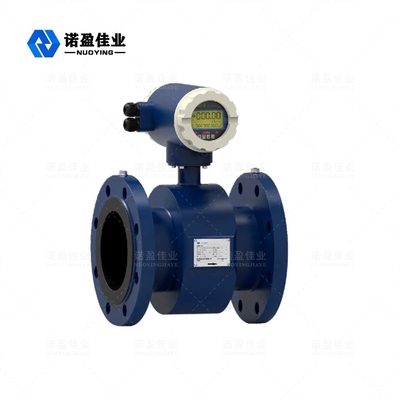

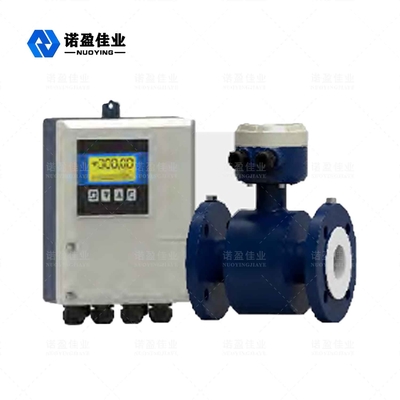

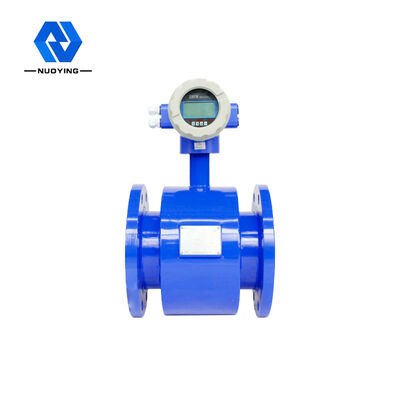

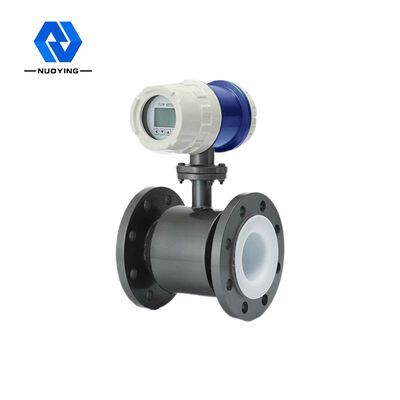

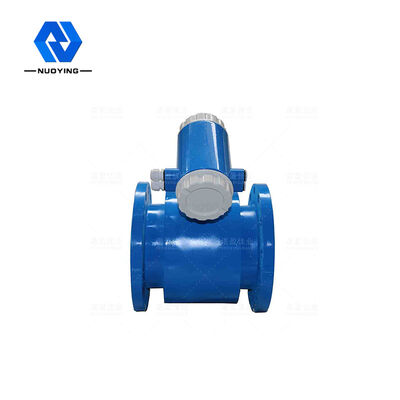

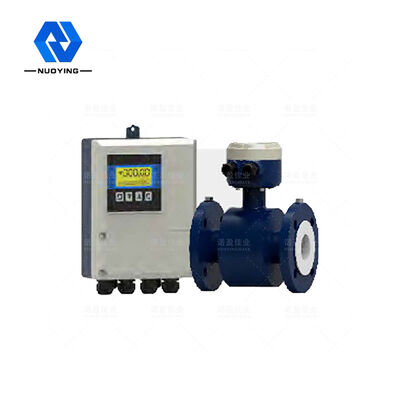

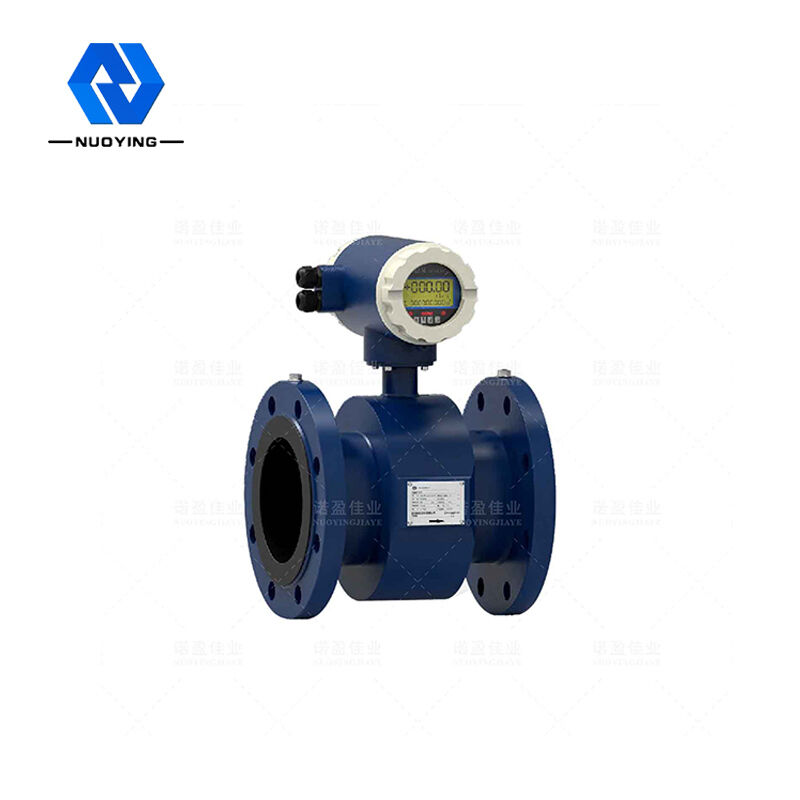

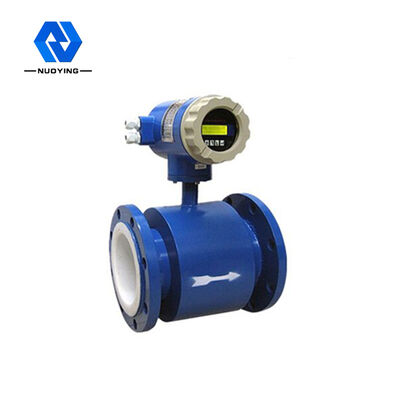

NYLD 4-20mA เครื่องวัดการไหลของแม่เหล็กไฟฟ้าอัจฉริยะ 0.1-10m/S ความแม่นยำสูง
เครื่องวัดการไหลแม่เหล็กไฟฟ้าอัจฉริยะ NYLD
เครื่องวัดอัตราการไหลแม่เหล็กไฟฟ้าแบบอัจฉริยะ NYLD ประกอบด้วยเซ็นเซอร์และตัวแปลงเป็นไปตามกฎการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์ ซึ่งใช้ในการวัดปริมาตรการไหลของของเหลวที่เป็นสื่อกระแสไฟฟ้าที่มีค่าการนำไฟฟ้ามากกว่า 5μs/ซม.เป็นเครื่องวัดอุปนัยสำหรับวัดการไหลของปริมาตรของสื่อนำไฟฟ้านอกจากการวัดการไหลของปริมาตรของของเหลวที่เป็นสื่อกระแสไฟฟ้าทั่วไปแล้ว ยังสามารถใช้เพื่อวัดการไหลของปริมาตรของของเหลวที่มีฤทธิ์กัดกร่อนรุนแรง เช่น กรดและด่างอย่างแรง และของเหลวแขวนลอยสองเฟสที่เป็นของเหลวและของเหลวสม่ำเสมอ เช่น สารละลาย เยื่อกระดาษ และเยื่อกระดาษ .มันถูกใช้สำหรับการวัดการไหลของปิโตรเลียม เคมี โลหะ สิ่งทอ การผลิตกระดาษ การปกป้องสิ่งแวดล้อม อาหารและภาคอุตสาหกรรมอื่น ๆ และการจัดการเทศบาล การก่อสร้างอนุรักษ์น้ำ แม่น้ำ และสาขาอื่น ๆ
เครื่องวัดการไหลแม่เหล็กไฟฟ้าอัจฉริยะ NYLD เทคนิค พารามิเตอร์
|
มาตรฐานที่กำหนด เส้นผ่านศูนย์กลาง (มม.) (ข้อกำหนดพิเศษสามารถกำหนดเองได้) |

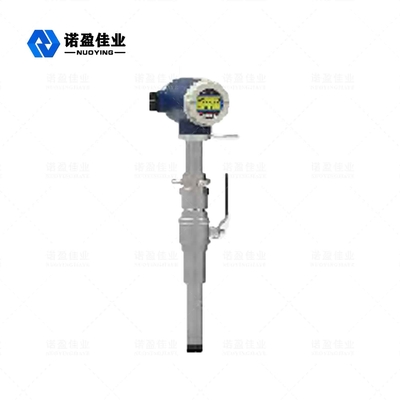

เจบี/ที 9248-2015 ซับไฟเบอร์ชนิดท่อ: DN10 ~ DN600;หมึกซับยางชนิดท่อ: DN40~DN2200 ประเภทปลั๊กอิน: DN150~DN3000 |
| ทิศทางการไหล | บวกและลบ |
| อัตราส่วนช่วง | 20:1 |
| ข้อผิดพลาดในการทำซ้ำ | ±0.1% ของค่าที่วัดได้ |
| เกรดความแม่นยำ |
ประเภทท่อ: เกรด 0.5, เกรด 1.0; ปลั๊กอิน: เกรด 1.5, เกรด 2.0 |
| อุณหภูมิปานกลางที่วัดได้ |
ซับยางปกติ: -20 ~ +60°C ซับยางอุณหภูมิสูง: -20 ~ +90°C ซับใน PTFE: -30~+100°C เยื่อบุเตตระฟลูออโรอุณหภูมิสูง: -20~+180°C |
|
จัดอันดับแรงดันใช้งาน (ความดันสูงสามารถปรับแต่งได้)
|
DN10－DN150: ≤1.6MPa DN200－DN350: ≤1.0MPa DN400－DN1000: ≤0.6MPa DN450－DN2200: ≤0.25MPa |
| ช่วงอัตราการไหล | 0.1-10m/s |
| ช่วงการนำไฟฟ้า | ค่าการนำไฟฟ้าของของเหลวที่วัดได้คือ ≥5μs/cm |
| สัญญาณเอาท์พุต | 4-20mA (ความต้านทานโหลด 0 ~ 750Ώ), ชีพจร/ความถี่, ระดับการควบคุม |
| เอาท์พุทการสื่อสาร |
โปรโตคอล MODBUS การสื่อสาร Rs485, อินเทอร์เฟซการสื่อสาร HART |
| แหล่งจ่ายไฟ | 220VAC หรือ 24VDC |
|
ต้องการตรง ความยาวท่อ |
ต้นน้ำ≥5DN ปลายน้ำ ≥2DN |
| โหมดการเชื่อมต่อ | เครื่องวัดการไหลและท่อใช้การเชื่อมต่อหน้าแปลน และหน้าแปลนตรงตามมาตรฐานแห่งชาติ: GB/T9115.1-200 |
| เกรดกันระเบิด | ExdllCT6 |
| เกรดป้องกัน | Ip65 สามารถปรับแต่งได้ถึง IP68 |
| อุณหภูมิโดยรอบ | －25～＋60℃ |
| ความชื้นแวดล้อม | 5%~95% |
| การใช้พลังงานทั้งหมด | น้อยกว่า 20W |
เครื่องวัดการไหลแม่เหล็กไฟฟ้าอัจฉริยะ NYLD ปฏิบัติการ หลักการ
ตามหลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์ จะมีการติดตั้งอิเล็กโทรดตรวจจับคู่หนึ่งบนผนังของท่อในแนวตั้งฉากกับแกนของท่อวัดและเส้นแรงแม่เหล็ก เมื่อของเหลวนำไฟฟ้าเคลื่อนที่ไปตามแกนของท่อวัด ของเหลวที่เป็นสื่อกระแสไฟฟ้าจะตัด เส้นแรงแม่เหล็กเพื่อสร้างศักย์เหนี่ยวนำ ศักย์เหนี่ยวนำจะถูกตรวจจับโดยอิเล็กโทรดตรวจจับทั้งสอง และค่าจะเป็นสัดส่วนกับอัตราการไหล ค่าคือ:
E=KBVD โดยที่: ศักยภาพที่เหนี่ยวนำโดย E;
K-thefactor ที่เกี่ยวข้องกับการกระจายสนามแม่เหล็กและความยาวแกน
ความเข้มของการเหนี่ยวนำแม่เหล็ก B;
อัตราการไหลเฉลี่ยของเหลวเป็นสื่อกระแสไฟฟ้า
ระยะห่าง D-อิเล็กโทรด;(วัดเส้นผ่านศูนย์กลางภายในท่อ)
เซ็นเซอร์จะส่งสัญญาณศักย์เหนี่ยวนำ ทำให้สัญญาณการไหลไปยังคอนเวอร์เตอร์ง่ายขึ้น หลังจากการประมวลผลแบบดิจิทัล เช่น การขยายเสียงและการกรองการแปลง อัตราการไหลทันทีและอัตราการไหลสะสมจะแสดงด้วยผลึกเหลวดอทเมทริกซ์ที่มีแสงพื้นหลัง ตัวแปลงมี4 เอาต์พุต -20mA เอาต์พุตแจ้งเตือนและเอาต์พุตความถี่ และมีอินเทอร์เฟซการสื่อสาร RS-485 และรองรับ HART และ MODBUS
โปรโตคอล
เครื่องวัดการไหลแม่เหล็กไฟฟ้าอัจฉริยะ NYLD คุณสมบัติการออกแบบ
■ การประมวลผลแบบดิจิตอลเต็มรูปแบบ ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง การวัดที่เชื่อถือได้ ความแม่นยำสูง ช่วงการวัดการไหลสามารถเข้าถึง 150:1;
■ แหล่งจ่ายไฟ EMIswitching ต่ำพิเศษ ช่วงแรงดันไฟฟ้าขนาดใหญ่ของแหล่งจ่ายไฟที่เหมาะสม ประสิทธิภาพ goodanti-EMI
■ใช้ไมโครโปรเซสเซอร์ 16 บิตที่มีความเร็วการทำงานที่รวดเร็ว ความแม่นยำสูง และการกระตุ้นคลื่นสี่เหลี่ยมความถี่ต่ำที่ตั้งโปรแกรมได้ ปรับปรุงความเสถียรของการวัดการไหลและการใช้พลังงานต่ำ
■ ใช้ชิ้นส่วน SMD และเทคโนโลยีการยึดพื้นผิว (SMT) ความน่าเชื่อถือของวงจรสูง
■ ไม่มีชิ้นส่วนที่เคลื่อนไหวในท่อ ไม่มีชิ้นส่วนที่ปิดกั้นการไหล และแทบไม่มีการสูญเสียแรงดันเพิ่มเติมในการวัด
■ สามารถปรับเปลี่ยนช่วงออนไลน์บนเว็บไซต์ได้ตามความต้องการที่แท้จริงของผู้ใช้
■ผลการวัดไม่ขึ้นกับพารามิเตอร์ทางกายภาพ เช่น การกระจายความเร็วการไหล ความดันของเหลว อุณหภูมิ ความหนาแน่น ความหนืด
■ จอ LCD ที่มีแสงพื้นหลังความละเอียดสูง, การใช้งานเมนูภาษาจีนเต็มรูปแบบ, ใช้งานง่าย, ใช้งานง่าย, ง่ายต่อการเรียนรู้และทำความเข้าใจ;
■ เอาต์พุตสัญญาณการสื่อสารแบบดิจิทัล เช่น RS485, RS232, Hartand Modbus (อุปกรณ์เสริม);
■ ด้วยฟังก์ชันการทดสอบตัวเองและการวินิจฉัยตนเอง
■ ด้วยฟังก์ชันการบันทึกทั้งหมดรายชั่วโมง บันทึกจำนวนการไหลทั้งหมดเป็นชั่วโมง เหมาะสำหรับการวัดแบบแบ่งเวลา (อุปกรณ์เสริม);
■มี Integrators สามตัว ซึ่งสามารถแสดงจำนวนสะสมไปข้างหน้า จำนวนสะสมย้อนกลับ และจำนวนการคำนวณส่วนต่างตามลำดับ..มีนาฬิกาปิดเครื่องภายใน ซึ่งสามารถบันทึกเวลาปิดเครื่องได้ 16 ครั้ง(ไม่จำเป็น);
■ ด้วยตัวดำเนินการแบบใช้มือถืออินฟราเรด อัตราการสื่อสาร 115KHZ ทำให้สามารถใช้งานฟังก์ชันทั้งหมดของตัวแปลงได้จากระยะไกลโดยไม่ต้องสัมผัส (อุปกรณ์เสริม)
