รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | ของเหลวคงที่ไดอิเล็กตริกต่ำ | วัสดุเสาอากาศ: | ก้านแข็งกระบอก |
---|---|---|---|
พาวเวอร์ซัพพลาย: | 24 VDC | อุณหภูมิปานกลาง: | -40~+200℃ |
ความดันในกระบวนการ: | -0.1~8.0MPa | ขั้นตอนการเชื่อมโยง: | ด้าย, หน้าแปลน (อุปกรณ์เสริม) |
ระดับการป้องกัน: | IP6 7 | การจำแนกประเภทป้องกันการระเบิด: | ExiaIICT6 (ตัวเลือก) |
แสงสูง: | Barrel Hard Rod เครื่องส่งสัญญาณระดับ RF,เครื่องส่งสัญญาณ RF Liquid คงที่ไดอิเล็กทริกคงที่ |

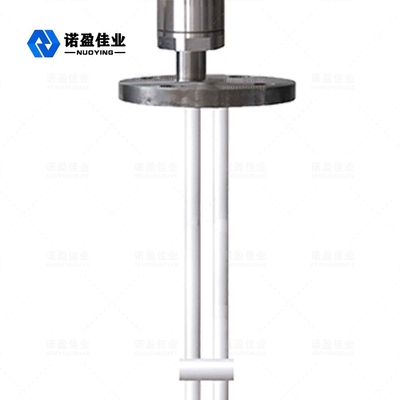

NYSP-M21 เครื่องส่งสัญญาณระดับการอนุญาต RF สำหรับของเหลวค่าคงที่ไดอิเล็กตริกต่ำ
หลักการทำงานของเครื่องส่งสัญญาณ RF Admittance Level NYSP-M21 สำหรับของเหลวที่มีค่าคงที่ไดอิเล็กตริกต่ำ
เครื่องวัดระดับการอนุญาตเข้า RF ประกอบด้วยส่วนตรวจจับและส่วนส่งเป็นหลักส่วนตรวจจับประกอบด้วยโพรบ ปลอกป้องกัน ฯลฯ, แอมพลิฟายเออร์ขับมอดูเลต, ลิงค์ลดแรงสั่นสะเทือนตัวกรอง, ขีดจำกัดแรงดันและวงจรแปลงแรงดัน-กระแส ฯลฯ ตามหลักการของบริดจ์ ความจุที่เพิ่มขึ้นเนื่องจากการเพิ่มขึ้นของระดับของเหลวทำให้บริดจ์ไม่สมดุลในเวลาเดียวกัน แรงดันเอาต์พุตของตัวดีโมดูเลเตอร์ซึ่งเป็นสัดส่วนกับความไม่สมดุลของบริดจ์ จะถูกกรองและขยาย หน่วงเอาต์พุต และแปลงเป็นแรงดัน/กระแสสัญญาณกระแส 4-20mA แปรผันตามระดับไม่ว่าจะเป็นเครื่องวัดระดับความจุคลื่นความถี่วิทยุหรือเครื่องวัดระดับคลื่นความถี่วิทยุ มันสามารถวัดระดับของสื่อได้อย่างแม่นยำ แต่เมื่อเทียบกับเครื่องวัดระดับความจุคลื่นความถี่วิทยุธรรมดา เครื่องวัดระดับคลื่นความถี่วิทยุอนุญาตเหมาะสำหรับการวัด ระดับวัสดุเพราะสามารถ อิทธิพลของวัสดุที่แขวนต่อการวัดระดับวัสดุได้รับการจัดการอย่างดี
คุณสมบัติการออกแบบของเครื่องส่งสัญญาณระดับการอนุญาต RF NYSP-M21 สำหรับของเหลวที่มีค่าคงที่ไดอิเล็กตริกต่ำ
◎ ป้องกันการแขวน: การออกแบบวงจรป้องกันการขับขี่ที่ไม่เหมือนใครช่วยเพิ่มความสามารถในการป้องกันการแขวน
◎ ช่วงแหล่งจ่ายไฟ: ช่วงการทำงานของแหล่งจ่ายไฟ: 13 ~ 35vdc
◎ อุณหภูมิกระบวนการโพรบ: - 100 ℃ ~ 800 ℃
◎ไม่มีการวัดโซนตาย สามารถนำไปใช้กับการวัดระดับวัสดุที่หลากหลายมากกว่า 10 เซนติเมตรหรือแม้กระทั่งหลายเซนติเมตร
◎ช่วงการวัดสูงสุดสามารถเข้าถึงร้อยเมตรหรือหลายร้อยเมตร
◎การวัดส่วนต่อประสานวัสดุที่มีความหนืดเป็นข้อได้เปรียบที่ยอดเยี่ยมของเครื่องมือนี้
◎เอาต์พุตที่เสถียรและเชื่อถือได้ ทนทานต่อเถ้าลอย วัสดุที่ตกลงมา ไอน้ำ การตกผลึก และขี้ผึ้ง
◎ไม่มีการเคลื่อนไหว ไม่มีชิ้นส่วนใดที่สวมใส่ง่าย ไม่ต้องทำความสะอาด บำรุงรักษา และแก้ไขจุดบกพร่องเป็นประจำ
พารามิเตอร์ทางเทคนิคของเครื่องส่งสัญญาณระดับการอนุญาต RF NYSP-M21 สำหรับของเหลวที่มีค่าคงที่ไดอิเล็กตริกต่ำ
แอปพลิเคชันทั่วไป | ของเหลว (การกัดกร่อน, การนำไฟฟ้า, ค่าคงที่ไดอิเล็กตริกต่ำ, การกวน, ส่วนต่อประสาน, การคายน้ำด้วยไฟฟ้า, ความหนืด, หลุมลึก, ช่วงขนาดใหญ่พิเศษและโอกาสอื่น ๆ ) |
ฝุ่น (การนำไฟฟ้า ผงฉนวน ฯลฯ) | |
ของแข็ง (การนำไฟฟ้า ความเป็นฉนวน ของแข็งที่เป็นฉนวนอุณหภูมิสูงพิเศษ ฯลฯ) | |
รูปแบบผลิตภัณฑ์
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
แบบฟอร์มเสาอากาศ
|
สายอ่อน, สายอ่อนหุ้มฉนวน, สายอ่อนไม่หุ้มฉนวน, แท่งแข็ง, แท่งแข็งหุ้มฉนวน, แท่งแข็งหุ้มฉนวนที่ปลายทั้งสอง, แท่งแข็งทรงกระบอก |
วัสดุเสาอากาศ | PTFE,304,316 |
ช่วงการวัด | 3m, 20m (บ่อลึกสามารถวัดได้หลายร้อยเมตรและปรับแต่งได้) |
ความยาวคลื่น | 635-650มม |
ความแม่นยำในการวัด | 0.05%~0.1%FS |
แหล่งจ่ายไฟ | 24V |
สัญญาณออก |
4...20mA/HART/ RS485/Modbus…. |
อุณหภูมิของกระบวนการ | -40~+130℃, -100~+200℃, -40~+260℃, -50~+500℃ |
ความดันของกระบวนการ |
-0.1~1.6MPa,-0.1~4.0MPa, -0.1~6.3MPa |
การเชื่อมต่อกระบวนการ | เกลียว, หน้าแปลน (เลือกได้) |
อินเตอร์เฟสไฟฟ้า | M20*1.5,½″NPT |
ระดับการป้องกัน | IP65,IP67,IP68(เลือกได้) |
เกรดป้องกันการระเบิด | Exia II CT6 Ga,Exd II CT6 Gb(ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งได้ตามความต้องการเฉพาะของผู้ใช้
