รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | การวัดระดับของเหลว | ช่วงความถี่: | 40KHz,100KHz |
---|---|---|---|
ประเภทโพรบ: | แบบบูรณาการ | วัสดุโพรบ: | PP/PVC/PTFE/304 (อุปกรณ์เสริม) |
ช่วงการวัด: | 0~20m | วัดมุม: | 10° |
พาวเวอร์ซัพพลาย: | 24VDC,220VAC | สัญญาณเอาท์พุต: | 4...20mA/ฮาร์ต/RS485... |
แสงสูง: | IP67 เครื่องส่งสัญญาณระดับอัลตราโซนิกระดับน้ำ,เครื่องส่งสัญญาณระดับน้ำอัลตราโซนิก 100KHz |

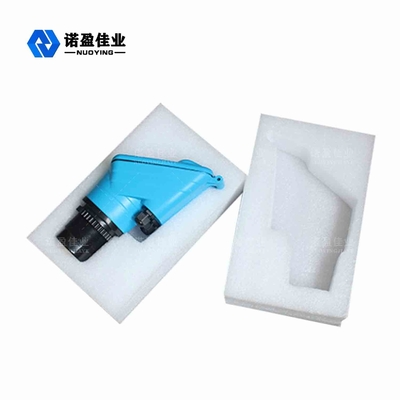

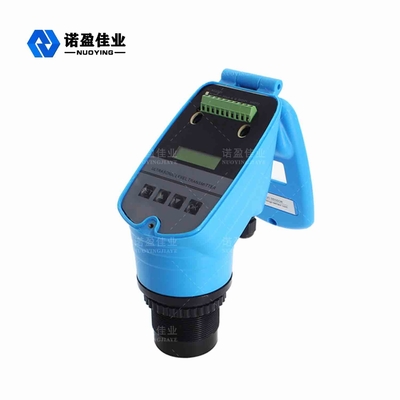

NYCSUL-501 IP67 เครื่องส่งสัญญาณระดับอัลตราโซนิก 40KHz 100KHz สำหรับถังเก็บน้ำ
เครื่องส่งสัญญาณระดับอัลตราโซนิก
เครื่องวัดระดับอุลตร้าโซนิคเป็นเครื่องวัดระดับดิจิตอลควบคุมด้วยไมโครโปรเซสเซอร์ในการวัดชีพจรอัลตราโซนิกที่ทำโดยเซ็นเซอร์ (ทรานสดิวเซอร์) คลื่นเสียงหลังจากการสะท้อนของพื้นผิวของเหลวโดยการรับเซ็นเซอร์เดียวกัน โดยผลึกเพียโซอิเล็กทริกจะถูกแปลงเป็นสัญญาณไฟฟ้า และโดยคลื่นเสียงระหว่างการส่งและรับเวลาในการคำนวณเซ็นเซอร์ไปยัง วัดระยะทางบนพื้นผิวของของเหลวเนื่องจากใช้การวัดแบบไม่สัมผัส สื่อที่วัดได้แทบไม่จำกัด จึงสามารถใช้กันอย่างแพร่หลายในการวัดความสูงของวัสดุของเหลวและของแข็งที่หลากหลาย
เครื่องส่งสัญญาณระดับอัลตราโซนิกพารามิเตอร์ทางเทคนิค
แอปพลิเคชันทั่วไป | การวัดระดับของเหลว |
ช่วงความถี่ | 40KHz,100KHz |
ประเภทโพรบ | แบบบูรณาการ |
วัสดุโพรบ | PP / PVC / PTFE / 304 (อุปกรณ์เสริม) |
ช่วงการวัด | 0~20ม |
ความแม่นยำในการวัด | <0.25%(ช่วง<20ม.) |
มุมการวัด | 10° |
แหล่งจ่ายไฟ | 24V,220VAC |
อุณหภูมิของกระบวนการ | (-20-70℃) |
ความดันของกระบวนการ | ความดันปกติ |
การเชื่อมต่อกระบวนการ | เกลียว, หน้าแปลน, ตัวยึด (อุปกรณ์เสริม) |
เอาต์พุตสัญญาณ | 4...20mA/ฮาร์ต/RS485... |
โหมดการแสดงผล | ระดับของเหลว ระยะทาง (ความสูงที่ว่างเปล่า) |
การตั้งค่าเอาต์พุต | การตั้งค่าขีดจำกัดบน การตั้งค่าขีดจำกัดล่าง |
แสดง | แอล.ซี.ดี |
วัสดุเปลือก | โพรพิลีน/อะลูมิเนียม |
ระดับการป้องกัน | IP65, IP67 |
ป้องกันการระเบิด | เอ็กเซียⅡCT6 จอร์เจีย |
เครื่องส่งสัญญาณระดับอัลตราโซนิกหลักการวัด
เครื่องวัดระดับอัลตราโซนิกติดตั้งอยู่ด้านบนของคอนเทนเนอร์ภายใต้การควบคุมของหน่วยอิเล็กทรอนิกส์ โพรบจะปล่อยลำแสงของพัลส์อัลตราโซนิกไปยังวัตถุที่จะวัด คลื่นเสียงจะสะท้อนจากพื้นผิวของวัตถุ และส่วนหนึ่งของเสียงสะท้อนที่สะท้อนกลับจะได้รับจากโพรบและแปลงเป็น สัญญาณไฟฟ้าซึ่งถูกส่งซ้ำตามคลื่นอัลตราโซนิกความแตกต่างของเวลาในการรับซ้ำและความเร็วของเสียงที่ทราบจะใช้เพื่อกำหนดการเปลี่ยนแปลงของระดับวัสดุสัญญาณไมโครเวฟถูกประมวลผลโดยอุปกรณ์อิเล็กทรอนิกส์และแปลงเป็นสัญญาณไฟฟ้าที่เกี่ยวข้องกับระดับวัสดุในที่สุด
