รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | ของเหลวที่เป็นสื่อกระแสไฟฟ้าและสารละลาย | รุ่นสินค้า: | NYLD-จีดี |
---|---|---|---|
เส้นผ่านศูนย์กลางที่กำหนด: | DN6mm-DN3000mm | แรงดันที่กำหนด: | 0.6 ~ 4.0MPa (สามารถปรับแต่งแรงดันพิเศษได้) |
ช่วงการวัด: | การตั้งค่าอัตราการไหล 1500:1 < 15m/s | ความแม่นยำในการวัด: | การตั้งค่าเริ่มต้น 0.5%, 0.3% หรือ 0.2% ที่เลือกได้ |
แบบฟอร์มอิเล็กโทรด: | แบบฟอร์มมาตรฐาน มีดโกน และแบบถอดเปลี่ยนได้ | สัญญาณเอาท์พุต: | ความถี่ สัญญาณเตือนภัย และเอาต์พุตพัลส์ |

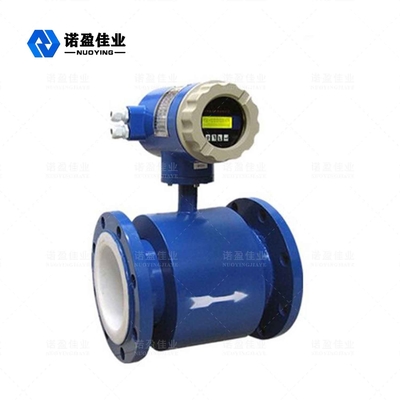

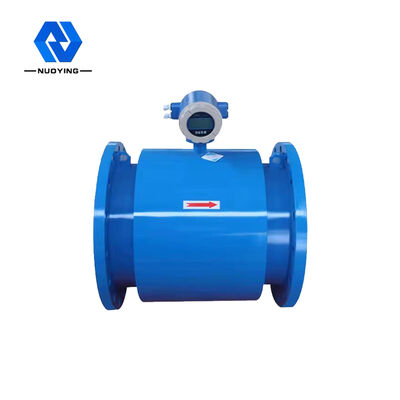

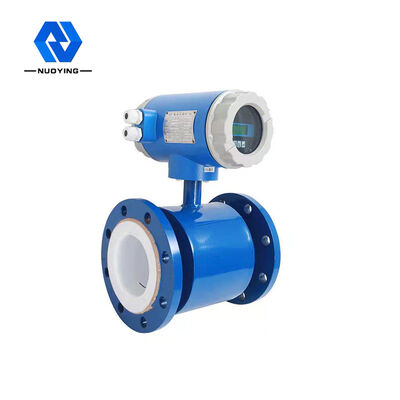

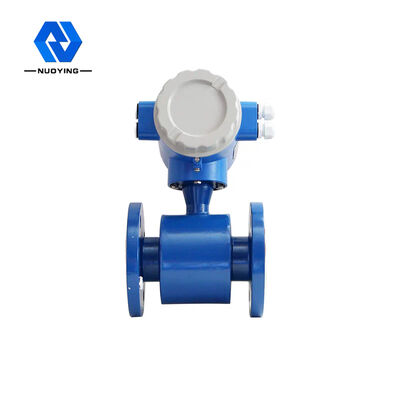

เครื่องวัดการไหลของแม่เหล็กไฟฟ้า Nyld Pipeline ความแม่นยำสูงและเชื่อถือได้ไม่มีชิ้นส่วนกีดขวางการไหล
เครื่องวัดอัตราการไหลของแม่เหล็กไฟฟ้า Nyld Pipeline แรงดันสูงแบบหลายเอาต์พุต หลักการทำงาน
เครื่องวัดการไหลของแม่เหล็กไฟฟ้าแบบท่อเป็นเครื่องวัดการไหลชนิดหนึ่งที่มีความแม่นยำและความน่าเชื่อถือสูงสามารถวัดอัตราการไหลของของเหลวที่เป็นสื่อกระแสไฟฟ้าและสารละลายในท่อส่งปิด หลักการวัดเป็นไปตามกฎการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์นั่นคือ เมื่อของเหลวนำไฟฟ้าตัดเส้นแม่เหล็กในสนามแม่เหล็ก แรงเคลื่อนไฟฟ้าเหนี่ยวนำจะถูกสร้างขึ้นในตัวนำ:
E=KBVD
K: ค่าคงที่ของเครื่องมือ B: ความเข้มของการเหนี่ยวนำแม่เหล็ก
V: อัตราการไหลเฉลี่ยในส่วนตัดขวางของท่อวัด
D: เส้นผ่านศูนย์กลางภายในของท่อวัด
เมื่อวัดอัตราการไหล ของไหลจะไหลผ่านสนามแม่เหล็กในแนวตั้งฉากกับทิศทางการไหลการไหลของของเหลวนำไฟฟ้าจะเหนี่ยวนำให้เกิดสัญญาณแรงดันไฟฟ้าตามสัดส่วนของอัตราการไหลเฉลี่ย (เช่น อัตราการไหลของปริมาตร)สัญญาณแรงดันไฟฟ้าเหนี่ยวนำถูกตรวจพบโดยขั้วไฟฟ้าสองขั้วที่สัมผัสโดยตรงกับของเหลว ส่งไปยังเครื่องขยายเสียงผ่านสายเคเบิล และสุดท้าย แปลงเป็นสัญญาณเอาต์พุตกระแสรวม
เครื่องวัดการไหลของแม่เหล็กไฟฟ้าแบบท่อส่ง คุณสมบัติการออกแบบ
◎ ความแม่นยำในการวัดไม่ได้รับผลกระทบจากการเปลี่ยนแปลงความหนาแน่นของของไหล ความหนืด อุณหภูมิ ความดัน และการนำไฟฟ้า
◎ ไม่มีชิ้นส่วนที่กีดขวางการไหลในท่อวัด ไม่มีการสูญเสียแรงดัน และข้อกำหนดต่ำสำหรับส่วนท่อตรง

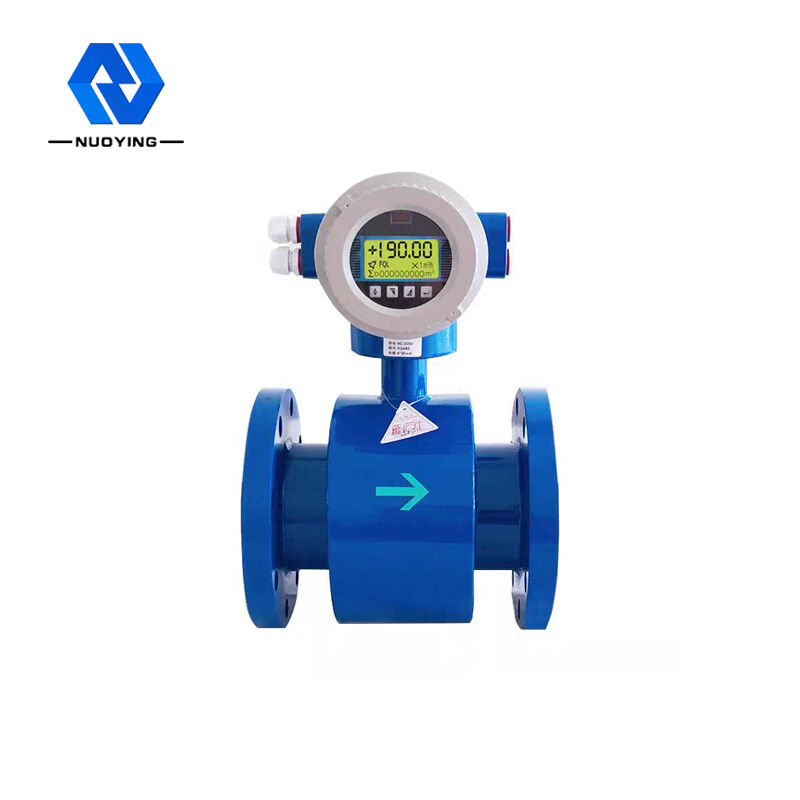

◎ ตัวแปลงใช้จอแสดงผลแบ็คไลท์คริสตัลเหลว ซึ่งทำให้การอ่านในแสงแดดโดยตรงหรือในห้องมืดเป็นเรื่องง่าย
การตั้งค่าพารามิเตอร์ผ่านแป้นสัมผัสอินฟราเรดสามารถตั้งค่าได้อย่างปลอดภัยโดยไม่ต้องเปิดฝาครอบของตัวแปลงในสภาพแวดล้อมที่เลวร้าย
◎ Flowmeter เป็นระบบการวัดสองทางที่มีตัวรวมสามตัว: ไปข้างหน้า ย้อนกลับ และผลต่างทั้งหมดสามารถแสดงการไหลไปข้างหน้าและย้อนกลับ
◎ มีหลายเอาต์พุต: กระแส, ชีพจร, การสื่อสารแบบดิจิตอล, HART
◎ ตัวแปลงมีฟังก์ชันของเอาต์พุตแจ้งเตือนการวินิจฉัยตัวเอง, เอาต์พุตแจ้งเตือนการตรวจจับโหลดเปล่า, เอาต์พุตแจ้งเตือนขีดจำกัดบนและล่างของการไหล, การควบคุมแบทช์ และอื่นๆ
◎ ไม่เพียงแต่ใช้สำหรับการตรวจจับกระบวนการทั่วไปเท่านั้น แต่ยังใช้สำหรับการวัดเยื่อกระดาษ เยื่อกระดาษ และของเหลวเพสต์
◎ เครื่องวัดการไหลของแม่เหล็กไฟฟ้าแรงดันสูงใช้เทคโนโลยีซับหน้าจอ PFA ซึ่งทนทานต่อแรงดันสูงและแรงดันลบ และใช้เป็นพิเศษในอุตสาหกรรมปิโตรเคมีและแร่
◎ สามารถใช้เครื่องมือป้องกันการระเบิดในสถานที่ป้องกันการระเบิดที่สอดคล้องกัน
เครื่องวัดการไหลของแม่เหล็กไฟฟ้าแบบท่อส่งพารามิเตอร์ทางเทคนิค
แอปพลิเคชันทั่วไป | การวัดการไหลของของเหลวในท่อทั่วไป | |
เส้นผ่านศูนย์กลางที่กำหนด | DN6mm-DN3000mm | |
ความดันปกติ | 0.6 ~ 4.0MPa (สามารถปรับแต่งแรงดันพิเศษได้) | |
ช่วงการวัด | การตั้งค่าอัตราการไหล 1500:1 < 15m/s | |
ความแม่นยำในการวัด | การตั้งค่าเริ่มต้น 0.5%, 0.3% หรือ 0.2% ที่เลือกได้ | |
วัสดุซับใน | ยางโพลีคลอโรพรีน ยางโพลียูรีเทน ยางซิลิโคนฟลูออโร PTFE เพอร์ฟลูออโรเอทิลีนโพรพิลีน (F46) และ PFA | |
แบบฟอร์มอิเล็กโทรด | แบบฟอร์มมาตรฐาน มีดโกน และแบบถอดเปลี่ยนได้ | |
วัสดุอิเล็กโทรด | 16, Hastelloy B, Hastelloy C, ไทเทเนียม, แทนทาลัม, แพลทินัม/โลหะผสมอิริเดียม, ทังสเตนคาร์ไบด์เคลือบสแตนเลส | |
อุณหภูมิปานกลาง | ประเภทบูรณาการ | -20℃~+70℃ |
แบบแยกส่วน | ซับในนีโอพรีนและโพลียูรีเทน -20℃~+60℃ | |
ซับใน PTFE, PFA, F46, ยางซิลิโคนฟลูออโร 40℃~+180℃ | ||
อุณหภูมิโดยรอบ | -25℃~+60℃ | |
ความชื้นแวดล้อม | 5~100%RH (ความชื้นสัมพัทธ์) | |
แหล่งจ่ายไฟ | AC220V50Hz/DC24V/3.6V | |
การใช้พลังงาน | < 15 วัตต์ | |
สัญญาณเอาต์พุต | ความถี่ สัญญาณเตือนภัย และเอาต์พุตพัลส์ | |
โหมดการสื่อสาร | อินเทอร์เฟซการสื่อสารแบบอนุกรม RS232C หรือ RS485 โปรโตคอลการสื่อสาร HART พร้อมบันทึกการป้องกันฟ้าผ่า (10 ปี) | |
การป้องกันการปิดเครื่อง | ออกแบบภายในด้วยนาฬิกาแบบไม่ปิดเครื่องซึ่งสามารถเก็บเวลาปิดเครื่องได้ 16 ครั้ง | |
เคาน์เตอร์ | บวกทั้งหมด, ย้อนกลับทั้งหมด | |
ความแม่นยำในการจับคู่ | ± 0.5% ของค่าที่ระบุ สามารถเลือก ± 0.3% หรือ 0.2% ของค่าที่ระบุได้ | |
เวลาทำให้หมาด ๆ | ค่าคงที่ ตัวแปรต่อเนื่องสามารถเลือกได้ตั้งแต่ 0~100 วินาที (90%) | |
การนำไฟฟ้าเป็นฉนวน | ≥ 20us/ซม | |

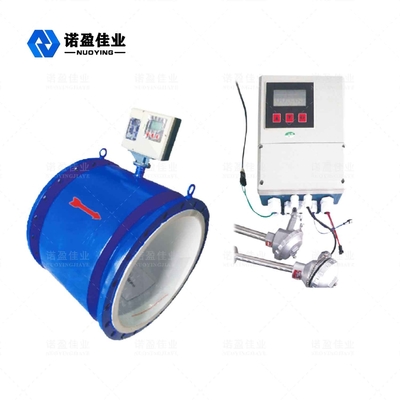

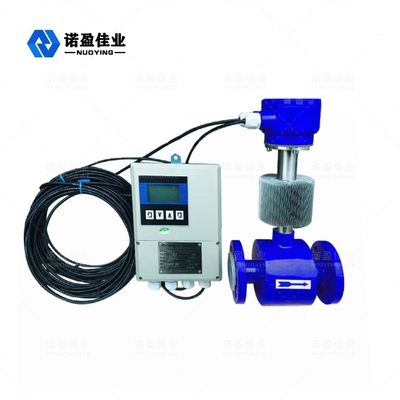

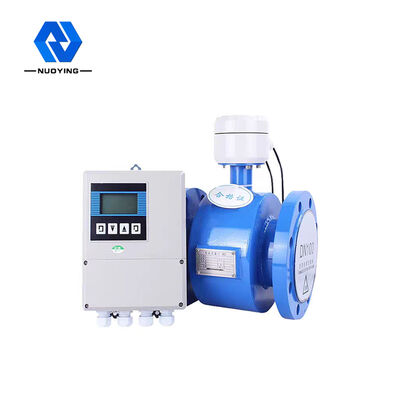

ประเภทโครงสร้าง | ออล-อิน-วัน แยก จุ่ม ป้องกันการระเบิด | |
ระดับการป้องกัน | IP65, IP67, IP68 (อุปกรณ์เสริม) | |
ชั้นป้องกันการระเบิด | Exia IICT5 Ga, ExdICT5 Gb (ดูรายละเอียดใบรับรอง) |
※ ข้อสังเกต: ผลิตภัณฑ์สามารถปรับแต่งและออกแบบตามความต้องการเฉพาะได้
เครื่องวัดการไหลของแม่เหล็กไฟฟ้าแบบท่อส่ง ผลิตภัณฑ์ แอพพลิเคชั่น
มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น เหล็ก พลังงานไฟฟ้า ปิโตรเลียม อุตสาหกรรมเคมี ถ่านหิน โลหะวิทยา แร่ธาตุ การทำกระดาษ การประปาและการระบายน้ำ อาหาร ยา และอื่นๆ
