รายละเอียดสินค้า:
|
พื้นผิวความดันกระบวนการ: | -0.1 ~ 4.0Mpa | สัญญาณเอาท์พุต: | 4... 20mA/HART/RS485/Modbus |
---|---|---|---|
ประเภทเสาอากาศ: | สายเคเบิลแบบยืดหยุ่น แกนแข็ง, แกนแข็งหุ้มฉนวนที่ปลายทั้งสองด้าน | แอปพลิเคชันทั่วไป: | ของเหลว ฝุ่น ของแข็ง |
รุ่นสินค้า: | NYSP-M21 | วัสดุเสาอากาศ: | ไฟเบอร์, 304, 316 |
ความแม่นยำของอุณหภูมิ: | -40~+130℃ | ช่วงการวัด: | 3m,20m |

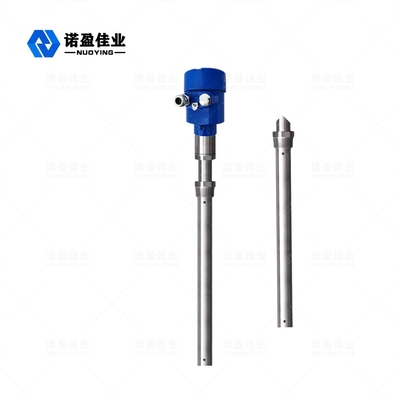

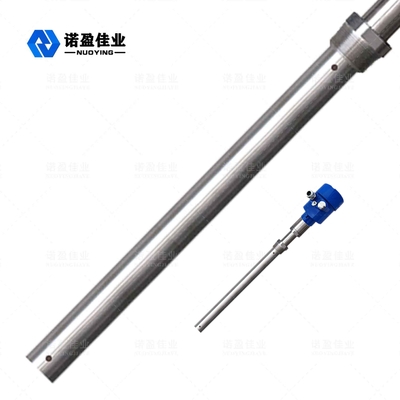

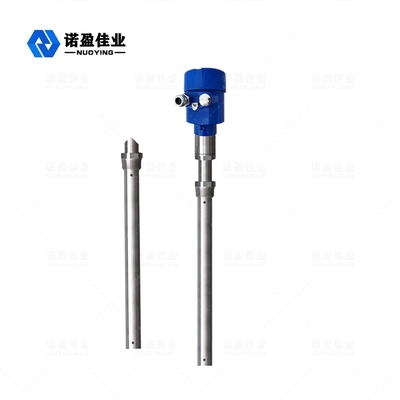

NYSP-M21 RF Unique Level Measurement Technology เครื่องวัดระดับ
NYSP-M21 หลักการทำงานของเครื่องวัดระดับการอนุญาต RF
เครื่องวัดระดับการอนุญาตเข้า RF เป็นผลิตภัณฑ์การวัดระดับอย่างต่อเนื่องตามหลักการการอนุญาตเข้า RFผลิตภัณฑ์นี้มีข้อดีของความเสถียรสูง ความไวสูง และการใช้งานที่หลากหลายเมื่อเทียบกับเครื่องวัดระดับแบบคาปาซิทีฟแบบดั้งเดิม การออกแบบโมดูลาร์สามารถใช้เพื่อตั้งค่าเครื่องมือได้ง่ายและสะดวกเมื่อการตั้งค่าเสร็จสิ้น สามารถใช้งานได้ตามปกติและไม่ต้องบำรุงรักษาตลอดอายุการใช้งานช่วยให้ผู้ใช้เข้าใจการทำงานของอุปกรณ์โดยสัญชาตญาณและจัดการกับปัญหาได้ทันท่วงทีนอกจากนี้ยังปลอดภัยและเชื่อถือได้ในโอกาสทางอุตสาหกรรมที่ซับซ้อน
เทคโนโลยีการวัดค่าการนำไฟฟ้าด้วยคลื่นความถี่วิทยุเป็นเทคโนโลยีการวัดระดับของเหลวที่มีข้อดีเฉพาะตัวแม้ว่าแนวคิดนี้จะคล้ายกันมากกับเทคโนโลยีการวัดค่าความจุทั่วไป แต่เทคโนโลยีการนำคลื่นความถี่วิทยุได้เพิ่มวงจรป้องกันไดรฟ์และวงจรชอปเปอร์ให้กับหน่วยอิเล็กทรอนิกส์ ทำให้สามารถวัดอิมพีแดนซ์และความต้านทานความจุได้โดยอิสระกฎทางกายภาพคำนวณว่าอิมพีแดนซ์ของสารแขวนลอยใดๆ มีค่าเท่ากับความต้านทานความจุของสารแขวนลอยใดๆ ดังนั้น อิทธิพลของสารแขวนลอยสามารถวัดได้โดยการเปลี่ยนเฟสของวงจรการสั่นและตัดออกจากเอาต์พุตทั้งหมด
หัววัดของเครื่องวัดการนำคลื่นความถี่วิทยุติดตั้งอยู่ในถังเก็บ และรับสัญญาณคลื่นความถี่วิทยุที่เกิดจากการเปลี่ยนแปลงที่อาจเกิดขึ้นผ่านหัววัดฝาครอบตัวขับโพรบสามารถป้องกันกระแส RF ไม่ให้หมุนวนผ่านวัสดุแขวน ดังนั้น จึงมั่นใจได้ถึงความแม่นยำของการวัดเครื่องมือ
แอปพลิเคชันทั่วไป |
ของเหลว ฝุ่น ของแข็ง |
รุ่นผลิตภัณฑ์ |
NYSP-M21 |
ประเภทเสาอากาศ | สายเคเบิลแบบยืดหยุ่น, แกนแข็ง,แกนแข็งหุ้มฉนวนที่ปลายทั้งสองด้าน |
วัสดุเสาอากาศ | ไฟเบอร์ 304 316 |
ช่วงการวัด | 0 ~ 20m (สามารถวัดได้หลายร้อยเมตรสำหรับหลุมลึก, กำหนดเองได้) |
ความแม่นยำในการวัด | 0.05%~0.1%ฟ.ส |
พาวเวอร์ซัพพลาย | 24V |
เอาต์พุตสัญญาณ | 4...20mA/HART/RS485/Modbus... |
อุณหภูมิของกระบวนการ | -40~+130℃ |
ความดันกระบวนการ | -0.1~4.0MPa |
การเชื่อมต่อกระบวนการ | เกลียว, หน้าแปลน (ไม่จำเป็น) |
อินเตอร์เฟสไฟฟ้า | M20 × 1.5, ½ "NPT |
เกรดการป้องกัน | IP65, IP67, IP68 (อุปกรณ์เสริม) |
เกรดป้องกันการระเบิด | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (ดูรายละเอียดใบรับรอง) |
หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งและออกแบบตามความต้องการเฉพาะของผู้ใช้!
NYSP-M21 คุณสมบัติการออกแบบเครื่องวัดระดับการอนุญาตเข้า RF
วัสดุป้องกันการระงับที่เป็นเอกลักษณ์ช่วยขับเคลื่อนการออกแบบวงจรป้องกัน ช่วยเพิ่มขีดความสามารถของวัสดุป้องกันการระงับ
ช่วงพลังงาน13~35vdc
อุณหภูมิกระบวนการโพรบแบบปรับได้- 100 ℃ ~ 800 ℃
ไม่สามารถใช้การวัดแบบตาบอดกับการวัดแนวนอนขนาด 12 เซนติเมตรหรือแม้กระทั่งไม่กี่เซนติเมตร
ช่วงการวัดสูงสุดสามารถเป็นร้อยเมตรหรือแม้แต่หลายร้อยเมตร
การวัดส่วนต่อประสานของวัสดุที่มีความหนืดเป็นข้อได้เปรียบสูงสุดของเครื่องมือนี้
เอาต์พุตที่เสถียรและเชื่อถือได้ ทนทานต่อแป้ง หยาบ ไอน้ำ คริสตัล ขี้ผึ้งจม
ไม่บำรุงรักษา ไม่ขยับ ชิ้นส่วนไม่สึกหรอง่าย ไม่ทำความสะอาด บำรุงรักษา และแก้ไขจุดบกพร่องอย่างสม่ำเสมอ
