รายละเอียดสินค้า:
|
พื้นผิวความดันกระบวนการ: | -0.1 ~ 4.0Mpa | สัญญาณเอาท์พุต: | 4... 20mA/HART/RS485/Modbus |
---|---|---|---|
ประเภทเสาอากาศ: | สายเคเบิลแบบยืดหยุ่น แกนแข็ง | แอปพลิเคชันทั่วไป: | ของเหลว ฝุ่น ของแข็ง |
รุ่นสินค้า: | NYSP-M22 | วัสดุเสาอากาศ: | ไฟเบอร์, 304, 316 |
ความแม่นยำของอุณหภูมิ: | -40~+130℃ | ช่วงการวัด: | 3m,20m |

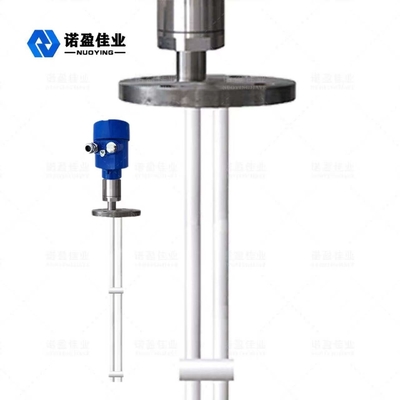

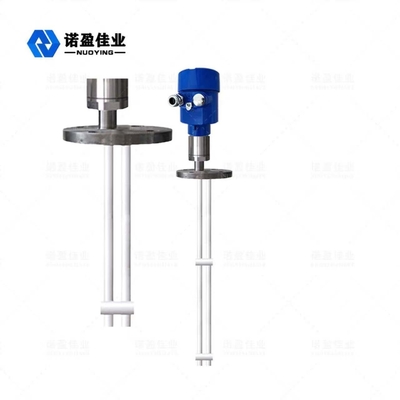

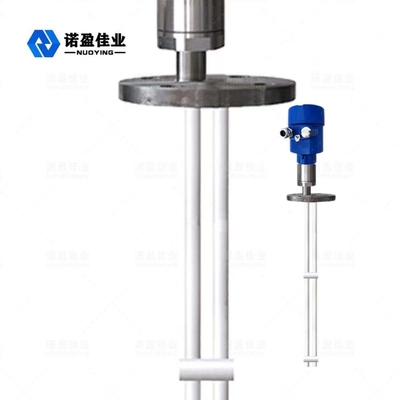

NYSP-M22 RF เครื่องวัดระดับความไวแสงสูงช่วงกว้าง
NYSP-M22 หลักการทำงานของเครื่องวัดระดับการอนุญาต RF
เครื่องวัดระดับของเหลวที่อนุญาตโดย RF เป็นผลิตภัณฑ์การวัดระดับของเหลวแบบต่อเนื่องตามหลักการอนุญาตของ RFผลิตภัณฑ์นี้มีข้อดีของความเสถียรสูง ความไวสูง และขอบเขตการใช้งานที่หลากหลายเมื่อเทียบกับเครื่องวัดระดับของเหลวความจุแบบเดิม การออกแบบโมดูลาร์ทำให้การตั้งค่าเครื่องมือทำได้ง่ายและสะดวกหลังจากตั้งค่าแล้วสามารถใช้งานได้ตามปกติและไม่ต้องบำรุงรักษาตลอดอายุการใช้งานช่วยให้ผู้ใช้เข้าใจการทำงานของอุปกรณ์โดยสัญชาตญาณและจัดการกับปัญหาได้อย่างทันท่วงทีนอกจากนี้ยังปลอดภัยและเชื่อถือได้ในโอกาสทางอุตสาหกรรมที่ซับซ้อน
เทคโนโลยีการวัดค่าการนำไฟฟ้าด้วยคลื่นความถี่วิทยุเป็นเทคโนโลยีการวัดระดับของเหลวที่มีข้อดีเฉพาะตัวแม้ว่าแนวคิดนี้จะคล้ายกันมากกับเทคโนโลยีการวัดความจุทั่วไป แต่เทคโนโลยีการนำคลื่นวิทยุ RF เพิ่มวงจรแผงป้องกันไดรฟ์และวงจรชอปเปอร์ให้กับหน่วยอิเล็กทรอนิกส์ ทำให้สามารถวัดค่าอิมพีแดนซ์และความต้านทานความจุได้โดยอิสระกฎทางกายภาพคำนวณว่าอิมพีแดนซ์ของสารแขวนลอยใดๆ มีค่าเท่ากับความต้านทานตัวเก็บประจุของสารแขวนลอยใดๆ ดังนั้น อิทธิพลของสารแขวนลอยสามารถวัดได้โดยการเปลี่ยนเฟสของวงจรการสั่นและตัดออกจากเอาต์พุตทั้งหมด
หัววัดของเครื่องวัดการนำคลื่นความถี่วิทยุติดตั้งอยู่ในถังเก็บ และรับสัญญาณคลื่นความถี่วิทยุที่เกิดจากการเปลี่ยนแปลงที่อาจเกิดขึ้นผ่านหัววัดฝาครอบขับเคลื่อนโพรบสามารถป้องกันกระแส RF ไม่ให้วนผ่านวัสดุแขวนลอยได้ จึงมั่นใจได้ถึงความแม่นยำของการวัดเครื่องมือ
แอปพลิเคชันทั่วไป |
ของเหลว ฝุ่น ของแข็ง |
รุ่นผลิตภัณฑ์ |
NYSP-M22 |
ประเภทเสาอากาศ | สายเคเบิลแบบยืดหยุ่น แกนแข็ง |
วัสดุเสาอากาศ | ไฟเบอร์ 304 316 |
ช่วงการวัด | 0 ~ 20m (สามารถวัดได้หลายร้อยเมตรสำหรับหลุมลึก, กำหนดเองได้) |
ความแม่นยำในการวัด | 0.05%~0.1%ฟ.ส |
พาวเวอร์ซัพพลาย | 24V |
เอาต์พุตสัญญาณ | 4...20mA/HART/RS485/Modbus... |
อุณหภูมิของกระบวนการ | -40~+130℃ |
ความดันกระบวนการ | -0.1~4.0MPa |
การเชื่อมต่อกระบวนการ | เกลียว, หน้าแปลน (ไม่จำเป็น) |
อินเตอร์เฟสไฟฟ้า | M20 × 1.5, ½ "NPT |
เกรดการป้องกัน | IP65, IP67, IP68 (อุปกรณ์เสริม) |
เกรดป้องกันการระเบิด |
Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (ดูรายละเอียดใบรับรอง) |
หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งและออกแบบตามความต้องการเฉพาะของผู้ใช้!
NYSP-M22 คุณสมบัติการออกแบบเครื่องวัดระดับการอนุญาตเข้า RF
การออกแบบที่ไม่ซ้ำกันของวงจรป้องกันการขับวัสดุป้องกันการระงับสามารถปรับปรุงประสิทธิภาพของวัสดุป้องกันการระงับ
ช่วงพลังงาน13~35โวลต์ดีซี
Adaptive probe อุณหภูมิกระบวนการ - 100 ℃ ~ 800 ℃
ไม่สามารถใช้การวัดแบบตาบอดกับการวัดแนวนอนขนาด 12 ซม. หรือแม้แต่หลายซม
ช่วงการวัดสูงสุดสามารถเป็นได้หลายร้อยเมตรหรือหลายร้อยเมตร
การวัดส่วนต่อประสานของวัสดุที่มีความหนืดเป็นข้อได้เปรียบสูงสุดของเครื่องมือนี้
ผลผลิตที่เสถียรและเชื่อถือได้ ทนทานต่อแป้ง ความหยาบ ไอน้ำ การตกผลึก และการสะสมของขี้ผึ้ง
ไม่ต้องบำรุงรักษา ชิ้นส่วนไม่เคลื่อนที่ ชิ้นส่วนไม่สึกหรอ การทำความสะอาด การบำรุงรักษา และการว่าจ้างแบบไม่สม่ำเสมอ
