รายละเอียดสินค้า:
|
| รุ่นสินค้า: | NYUHZ | แอปพลิเคชันทั่วไป: | การวัดระดับของเหลว |
|---|---|---|---|
| พื้นผิวความดันกระบวนการ: | -0.1～+16MPa | พาวเวอร์ซัพพลาย: | 24แวค,1เอ |
| ความแม่นยำของอุณหภูมิ: | -50～+350℃ | ความแม่นยำในการวัด: | ± 3 มม., ± 5 มม., ± 10 มม., ± 20 มม. (อุปกรณ์เสริม) |
| ความหนาแน่นปานกลาง: | ≧0.425ก./ตร.ซม | ช่วงการวัด: | 0～6ม |

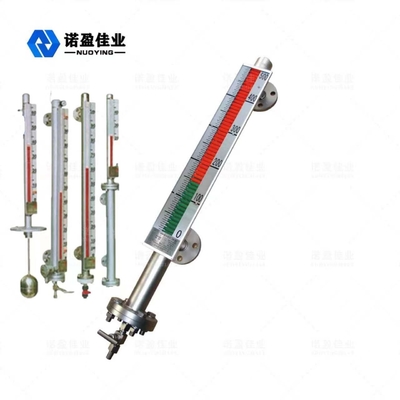

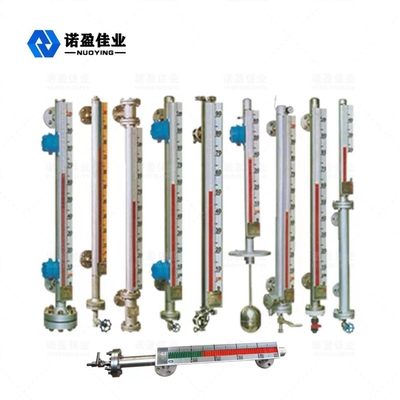

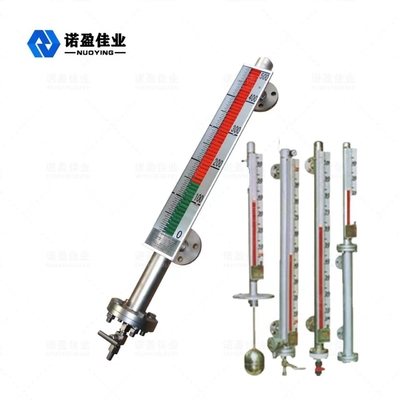

NYUHZ เครื่องวัดระดับแผ่นแม่เหล็กป้องกันการรั่วซึมสูง
NYUHZ แผ่นพับแม่เหล็กเครื่องวัดระดับหลักการทำงาน

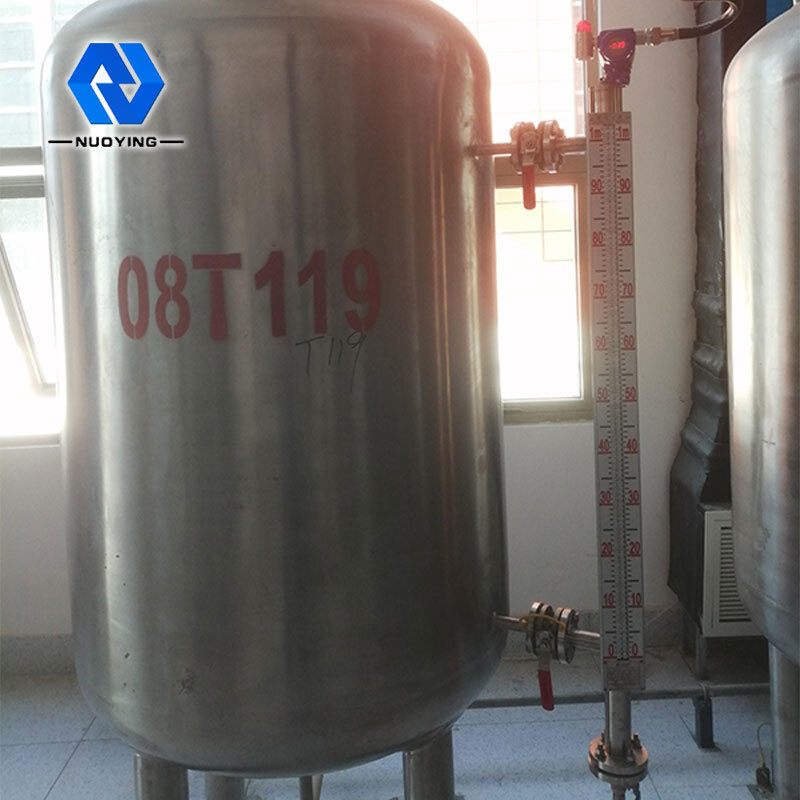

เครื่องวัดระดับแผ่นแม่เหล็กสามารถใช้สำหรับการตรวจจับระดับปานกลางของหอคอย ถัง ถัง ภาชนะทรงกลม หม้อไอน้ำ และอุปกรณ์อื่นๆเครื่องวัดระดับแผ่นแม่เหล็กสามารถปิดผนึกอย่างดี ป้องกันการรั่วซึม และเหมาะสำหรับงานที่มีอุณหภูมิสูง ความดันสูง และทนต่อการกัดกร่อน
เครื่องวัดระดับแผ่นแม่เหล็กมีช่อง (เรียกว่าท่อวัดหรือท่อหลัก) เพื่อยึดลูกลอย และช่องสร้างตัวเชื่อมต่อกับภาชนะผ่านหน้าแปลนหรือวิธีการเชื่อมต่ออื่น ๆ ที่เหมาะสมตามหลักการของตัวเชื่อมต่อด้วยการเปลี่ยนแปลงของระดับของเหลวในภาชนะ ระดับของเหลวในโพรงจะสูงเท่ากับระดับของเหลวในภาชนะ ดังนั้นจึงขับลูกลอยในโพรงให้เลื่อนขึ้นและ ขึ้นและลงตามการขึ้นและลงของระดับของเหลวในภาชนะขณะนี้เราไม่สามารถมองเห็นระดับของเหลวได้ ดังนั้นจึงมีการติดตั้งจอแสดงผลแบบคอลัมน์แม่เหล็กไว้ด้านนอกห้องเพาะเลี้ยง

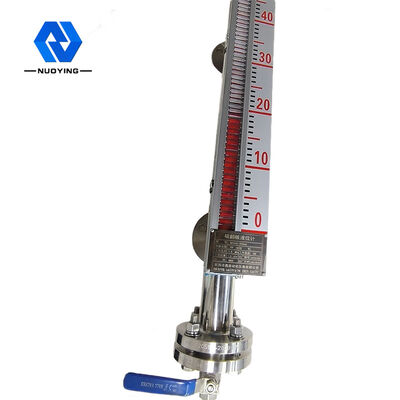

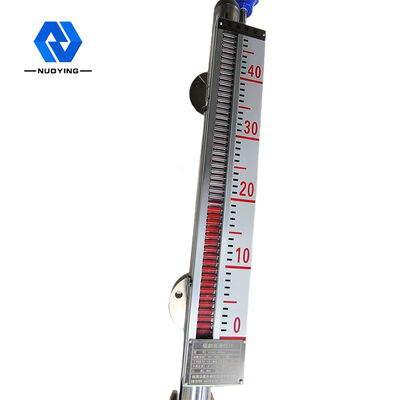

มีการติดตั้งเหล็กแม่เหล็กถาวรที่ทางแยกของของเหลวที่จมอยู่ใต้น้ำและส่วนที่ลอยอยู่ของทุ่นเมื่อระดับของเหลวในภาชนะที่วัดได้เพิ่มขึ้นและลดลง ลูกลอยแม่เหล็กในท่อของตัวเครื่องวัดระดับก็จะเพิ่มขึ้นและลดลงเช่นกันเหล็กแม่เหล็กถาวรในทุ่นถูกถ่ายโอนไปยังตัวบ่งชี้คอลัมน์แม่เหล็กผ่านข้อต่อแม่เหล็ก ขับคอลัมน์สีแดงและสีขาวให้หมุน 180 °เมื่อระดับของเหลวเพิ่มขึ้น คอลัมน์จะเปลี่ยนจากสีขาวเป็นสีแดง และเมื่อระดับของเหลวลดลง คอลัมน์จะเปลี่ยนจากสีแดงเป็นสีขาว จุดเชื่อมต่อสีขาวสีแดงของตัวบ่งชี้คือความสูงที่แท้จริงของระดับของเหลวภายในภาชนะ ดังนั้น เพื่อให้ได้ตัวบ่งชี้ระดับของเหลวที่ชัดเจน
| การใช้งานทั่วไป | การวัดระดับของเหลว |
| รุ่นสินค้า | NYUHZ |
| ประเภทการติดตั้ง | ติดตั้งด้านข้าง, ติดตั้งด้านบน |
| วัสดุตัวเครื่องหลัก | 304,316 |
| ช่วงการวัด | 0～6ม |
|
ความแม่นยำในการวัด |
± 3 มม., ± 5 มม., ± 10 มม., ± 20 มม. (อุปกรณ์เสริม) |
| ความหนาแน่นปานกลาง | ≧0.425ก./ซม3 |
| ความแตกต่างของความหนาแน่น | ≧0.1ก./ซม3 |
| ความหนืดปานกลาง | ≦ 0.4Pa.S |
| เอาต์พุตควบคุม | 220VAC,1A |
| เอาต์พุตการส่งสัญญาณ | 4... 20mA (แหล่งจ่ายไฟ 24VDC) |
| อุณหภูมิของกระบวนการ | -50~+350℃ |
| ความดันกระบวนการ | -0.1～+16MPa |
| การเชื่อมต่อกระบวนการ | หน้าแปลน (ไม่จำเป็น) |
| ปณิธาน | ±1มม |
|
เกรดการป้องกัน |
IP65, IP67, IP68 (อุปกรณ์เสริม) |
|
เกรดป้องกันการระเบิด |
Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (ดูรายละเอียดใบรับรอง)
|
หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งและออกแบบตามความต้องการเฉพาะของผู้ใช้!
NYUHZ แผ่นพับแม่เหล็กเครื่องวัดระดับคุณสมบัติการออกแบบ
◎ โครงสร้างที่เรียบง่าย มั่นคงและเชื่อถือได้ การทำงานที่มั่นคง
◎ มาตราส่วนที่แสดงบนเว็บไซต์มีความชัดเจนและสามารถอ่านได้
◎ สามารถวัดและระบุระดับของเหลวที่มีฤทธิ์กัดกร่อน ไวไฟ เป็นพิษ อุณหภูมิสูง และของเหลวที่ปั่นป่วนได้
◎ สามารถเลือกรูปแบบการติดตั้งและรูปแบบการเชื่อมต่อได้หลายแบบ
◎ ช่วงแรงดันการออกแบบคือตั้งแต่สุญญากาศเต็มถึง 10MPa
◎ ช่วงอุณหภูมิการออกแบบ - 160~+450 ℃
◎ ออกแบบอย่างมืออาชีพสำหรับแรงดันและอุณหภูมิพิเศษ
