| ชื่อแบรนด์: | NUOYING |
| เลขรุ่น: | NYRD701 |
| MOQ: | 1 บาท |
| ราคา: | $310~$375/pc |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 1,000 ชิ้นต่อเดือน |
เซ็นเซอร์วัดระดับเรดาร์แบบคลื่นนำทางอุตสาหกรรมพร้อมเอาต์พุต 4-20mA RS485 สายเคเบิลสแตนเลส เครื่องส่งสัญญาณวัดระดับเรดาร์
เซ็นเซอร์วัดระดับเรดาร์แบบคลื่นนำทางอุตสาหกรรม หลักการทำงาน
พัลส์ไมโครเวฟความถี่สูงที่ส่งโดยเรดาร์แบบคลื่นนำทางจะเดินทางไปตามส่วนประกอบตรวจจับ (สายเคเบิลเหล็กหรือแท่งเหล็ก) เมื่อพบกับตัวกลางที่วัดได้ การเปลี่ยนแปลงอย่างกะทันหันของค่าคงที่ไดอิเล็กทริกจะทำให้เกิดการสะท้อน และพลังงานพัลส์ส่วนหนึ่งจะสะท้อนกลับ ช่วงเวลาระหว่างพัลส์ที่ส่งและพัลส์ที่สะท้อนกลับจะเป็นสัดส่วนกับระยะทางของตัวกลางที่วัดได้
อินพุต:
เรดาร์แบบคลื่นนำทางเป็นเครื่องมือวัดที่ใช้หลักการเดินทางของเวลา คลื่นเรดาร์ทำงานด้วยความเร็วแสง และเวลาทำงานสามารถแปลงเป็นสัญญาณระดับผ่านส่วนประกอบอิเล็กทรอนิกส์ โพรบจะส่งพัลส์ความถี่สูงและเดินทางไปตามสายเคเบิลหรือโพรบแบบแท่ง เมื่อพัลส์พบกับพื้นผิววัสดุ จะสะท้อนกลับและรับโดยตัวรับในเครื่องมือ และสัญญาณระยะทางจะถูกแปลงเป็นสัญญาณระดับ
สัญญาณพัลส์ที่สะท้อนกลับจะถูกส่งไปยังวงจรอิเล็กทรอนิกส์ของเครื่องมือตามสายเคเบิลหรือโพรบแบบแท่ง ไมโครโปรเซสเซอร์จะประมวลผลสัญญาณและจดจำเสียงสะท้อนที่เกิดจากพัลส์ไมโครเวฟบนพื้นผิววัสดุ การระบุสัญญาณเสียงสะท้อนที่ถูกต้องจะเสร็จสมบูรณ์โดยซอฟต์แวร์พัลส์ ระยะทาง D จากพื้นผิววัสดุจะเป็นสัดส่วนกับเวลาเดินทาง T ของพัลส์: D=C×T/2 (โดยที่ C คือความเร็วแสง) เนื่องจากระยะทาง E ของถังเปล่าเป็นที่ทราบ ระดับคือ: L=E-D
เอาต์พุต:
โดยการป้อนความสูงถังเปล่า E (= ศูนย์) ความสูงถังเต็ม F (= ช่วงเต็ม) และพารามิเตอร์การใช้งานบางอย่าง พารามิเตอร์การใช้งานจะปรับเครื่องมือให้เข้ากับสภาพแวดล้อมการวัดโดยอัตโนมัติ ซึ่งสอดคล้องกับเอาต์พุต 4-20mA
เซ็นเซอร์วัดระดับเรดาร์แบบคลื่นนำทางอุตสาหกรรม คุณสมบัติการออกแบบ
◎ Cการวัดแบบสัมผัสที่มีความแม่นยำสูงเพื่อผลลัพธ์ที่แม่นยำยิ่งขึ้น
◎ Nไม่ได้รับผลกระทบจากสภาพแวดล้อมภายนอก เช่น อุณหภูมิของตัวกลาง การเกาะติด ฯลฯ
◎ เหมาะสำหรับสภาวะการทำงานและการใช้งานที่ซับซ้อนต่างๆ เช่น อุณหภูมิสูง ความดันสูงตัวกลางของ ค่าคงที่ไดอิเล็กทริกต่ำ ฯลฯ
◎ สามารถติดตั้งในภาชนะโลหะและอโลหะต่างๆ ได้ โดยไม่เป็นอันตรายต่อร่างกายมนุษย์และสิ่งแวดล้อม
เซ็นเซอร์วัดระดับเรดาร์แบบคลื่นนำทางอุตสาหกรรม พารามิเตอร์ทางเทคนิค
| รุ่นผลิตภัณฑ์ | NYRD701 |
| การใช้งานทั่วไป |
ของเหลวที่มีฤทธิ์กัดกร่อนสูง |
| วัสดุเสาอากาศ | 304 |
| ประเภทเสาอากาศ | เสาอากาศสายเคเบิลแบบอ่อน |
| ช่วงการวัด | 30 เมตร |
| ความแม่นยำในการวัด | ±1 มม. |
| แหล่งจ่ายไฟ | 24VDC (สองสาย, สี่สาย) |
| อุณหภูมิของตัวกลาง | -40~+130°C, -40~+250°C |
| การเชื่อมต่อกระบวนการ | เกลียว, หน้าแปลน (อุปกรณ์เสริม) |
| ความดันกระบวนการ | -0.1~4.0MPa |
| ระดับการป้องกัน | IP67 |
| ระดับป้องกันการระเบิด | Exia II CT6 (อุปกรณ์เสริม) |
| สัญญาณเอาต์พุต | 4...20mA/HART/RS485/Modbus... |
| อินเทอร์เฟซไฟฟ้า | M20*1.5, ½ ″NPT |
หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งได้ตามความต้องการเฉพาะของผู้ใช้

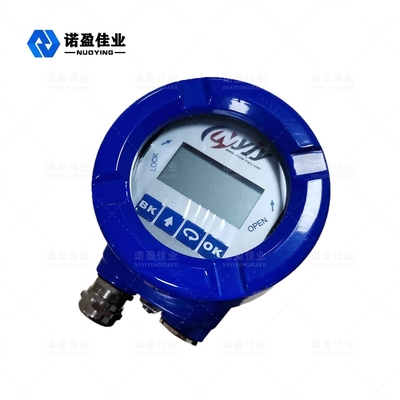

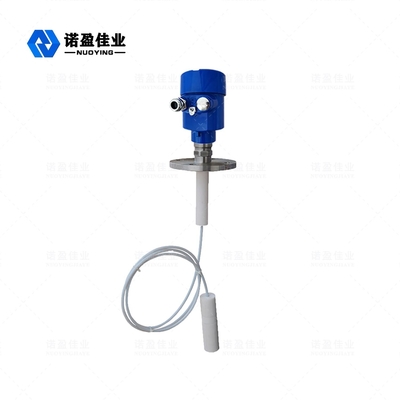

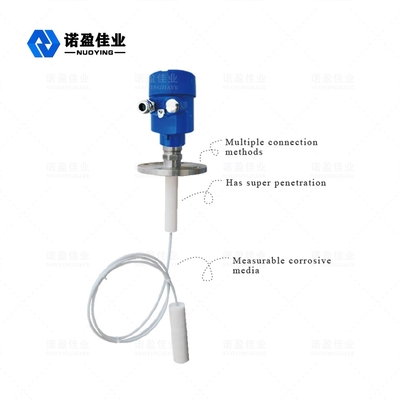

เซ็นเซอร์วัดระดับเรดาร์แบบคลื่นนำทางอุตสาหกรรม รูปภาพที่เกี่ยวข้อง
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
