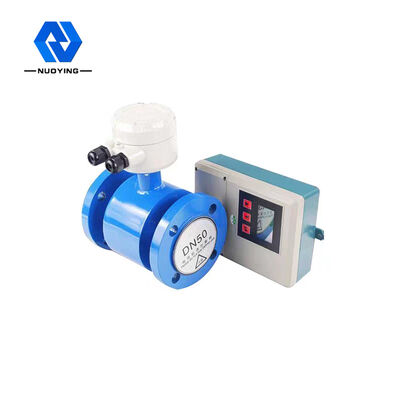

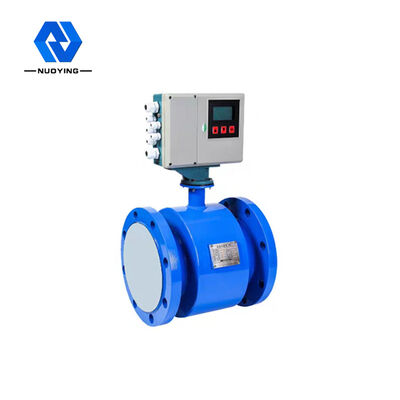

NYLL-CH เครื่องวัดความร้อนแม่เหล็กไฟฟ้าร

เครื่องวัดความร้อนแม่เหล็กไฟฟ้า NYLL-CH ได้รับการออกแบบมาเพื่อการใช้งานพิเศษของสถานีกระจายพลังงานและความร้อนในอาคารอัจฉริยะ ซึ่งสามารถวัดการไหล ความเย็น และความร้อนได้โดยตรง ไม่จำเป็นต้องมีเครื่องรวมโฟลว์เพิ่มเติมและ Pt1000 ติดตั้งง่ายด้วยต้นทุนต่ำ เซ็นเซอร์วัดการไหลของแม่เหล็กไฟฟ้าใช้เป็นเครื่องวัดความร้อนแม่เหล็กไฟฟ้าสำหรับตรวจจับอัตราการไหลของของเหลวถ่ายเทความร้อน และมีคุณสมบัติที่มีความแม่นยำสูง ช่วงการใช้งานที่กว้าง และการสอบเทียบออนไลน์ที่สะดวกและง่ายดาย

NYLL-CH เครื่องวัดความร้อนแม่เหล็กไฟฟ้ารพารามิเตอร์ทางเทคนิค

NYLL-CH เครื่องวัดความร้อนแม่เหล็กไฟฟ้ารผลงาน พารามิเตอร์

NYLL-CH เครื่องวัดความร้อนแม่เหล็กไฟฟ้าร หลักการทำงาน

น้ำร้อน (น้ำเย็น) ที่จ่ายโดยแหล่งความร้อนจะไหลเข้าสู่ระบบแลกเปลี่ยนความร้อน (หม้อน้ำ ระบบแลกเปลี่ยนความร้อนคอมเพล็กซ์ที่ประกอบด้วยพวกมัน) ที่อุณหภูมิสูงกว่า (ต่ำกว่า) และไหลออกที่อุณหภูมิต่ำกว่า (สูงกว่า) ในระหว่างกระบวนการนี้ ความร้อนจะถูกปล่อยหรือดูดซับไปยังผู้ใช้ผ่านการแลกเปลี่ยนความร้อน (หมายเหตุ: กระบวนการนี้รวมถึงกระบวนการแลกเปลี่ยนพลังงานของระบบทำความร้อนและระบบทำความเย็น )

เมื่อน้ำไหลผ่านระบบแลกเปลี่ยนความร้อน ปริมาณความร้อนที่ปล่อยออกมาหรือดูดซับโดยระบบจะถูกคำนวณและแสดงโดยเครื่องคิดเลข ตามอัตราการไหล gτi1ven โดยการไหล senτ1หรือ และอุณหภูมิของ backwτ0ater ที่กำหนดโดยเซ็นเซอร์อุณหภูมิ pτ0aired และเวลาที่การไหลของน้ำไหลผ่าน

Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ

ถาม:ปริมาณความร้อนที่ระบบปล่อยออกมาหรือดูดซับ จ.กิโลวัตต์-ชั่วโมง Qm:มวลของน้ำที่ไหลผ่านเครื่องวัดความร้อน กิโลกรัม/ชั่วโมง

Qv;ปริมาตรการไหลของน้ำที่ไหลผ่านเครื่องวัดความร้อน m3/h; P:ความหนาแน่นของน้ำที่ไหลผ่านเครื่องวัดความร้อน kg / ms;

△h: ผลต่างเอนทาลปีของน้ำที่อุณหภูมิทางเข้าและทางออกของระบบแลกเปลี่ยนความร้อน, J/kg;

ต: เวลา, ชั่วโมง;

NYLL-CH เครื่องวัดความร้อนแม่เหล็กไฟฟ้ารคุณสมบัติการออกแบบ

○ การวัดความเย็นและความร้อน: คอนเวอร์เตอร์มีหน้าที่วัดความเย็นและความร้อนโดยตรง และติดตั้ง Pt1000 มาตรฐาน 2 ตัว ไม่จำเป็นต้องติดตั้งเครื่องรวมปริมาณการไหลของความเย็นและความร้อน เพื่อความสะดวกในการติดตั้งและลดต้นทุนในการจัดซื้อและติดตั้ง
ความน่าเชื่อถือสูง: หลังจากการทดสอบอย่างเข้มงวดเช่น EMC ความปลอดภัย อุณหภูมิสูงและต่ำซึ่งสูงกว่ามาตรฐานแห่งชาติ GB/T17616, GB/2423, GB/T16499
การตอบสนองที่รวดเร็ว: ใช้ 32BitMCU, 24BitADC และอัลกอริธึมการกรองที่ได้รับการปรับปรุง การตอบสนองที่รวดเร็ว ข้อมูลการวัดที่แม่นยำและมีเสถียรภาพ เหมาะสำหรับการวัดและควบคุมเมื่ออุปกรณ์ถูกจับคู่
○ อิเล็กโทรดกราวด์: เทคโนโลยีที่จดสิทธิบัตร NONCON ซึ่งสร้างความสมดุลในการวัดในส่วนการวัดและกำจัดข้อผิดพลาดในการวัดที่เกิดจากการต่อสายดินที่ไม่ดีเพื่อให้มั่นใจในความแม่นยำในการวัดในระยะยาว ไม่จำเป็นต้องติดตั้งวงแหวนกราวด์เพื่อลดต้นทุนวัสดุและการติดตั้ง
○ เทคโนโลยี IP68 แยก: ใช้เทคโนโลยีการออกแบบ IP68 ที่มีรายละเอียดเป็นพิเศษ ใช้กาว IP68 ที่นำเข้าพิเศษ สายเคเบิล IP68 พิเศษ และการออกแบบซีล IP68 หลายรายการเพื่อป้องกันการควบแน่นของเซ็นเซอร์ IP68 ที่แยกจากกัน
ratio อัตราส่วนสัญญาณต่อเสียงรบกวนสูง: เซ็นเซอร์ใช้เทคโนโลยีอัตราส่วนสัญญาณต่อเสียงรบกวนสูง ตัวแปลงใช้ชิ้นส่วนและเทคโนโลยีการออกแบบที่มีเสียงรบกวนต่ำและมีความแม่นยำสูงเพื่ออำนวยความสะดวกในการวัดการไหลขั้นต่ำ
design การออกแบบที่ใช้พลังงานต่ำ การออกแบบวงจรกระตุ้นที่ได้รับการปรับให้เหมาะสม การใช้พลังงานจะลดลงมากกว่า 3 เท่าเมื่อเทียบกับโฟลว์มิเตอร์แบบแม่เหล็กไฟฟ้าทั่วไป และสามารถประหยัดพลังงานในการใช้งานจำนวนมาก
display จอแสดงผลภาษาจีน: ใช้หน้าจอ LCD ที่แสดงภาษาจีนเพื่อความเข้าใจและการใช้งานที่ง่ายดาย
technology เทคโนโลยีการจ่ายไฟที่ปรับให้เหมาะสม: ใช้การออกแบบการจ่ายไฟที่ปรับให้เหมาะสม เทคโนโลยีที่เป็นผู้ใหญ่และเชื่อถือได้ ประสิทธิภาพการแปลงที่สูง และการใช้งานในระยะยาวที่เชื่อถือได้

○ การเดินสายอย่างรวดเร็ว: ใช้แผงขั้วต่อแบรนด์ระดับสากลที่ดีที่สุด ซึ่งรวดเร็ว สะดวก และเชื่อถือได้ เพื่อให้มั่นใจว่าการวัดในระยะยาวมีความเสถียรและเชื่อถือได้
○ สัญญาณเอาท์พุต: ติดตั้งด้วยมาตรฐาน RS-485, (4-20) mA, ความถี่ / พัลส์, การตอบสนองเอาต์พุตที่รวดเร็ว และพอร์ตมีมาตรการป้องกันเช่นการป้องกันฟ้าผ่า
