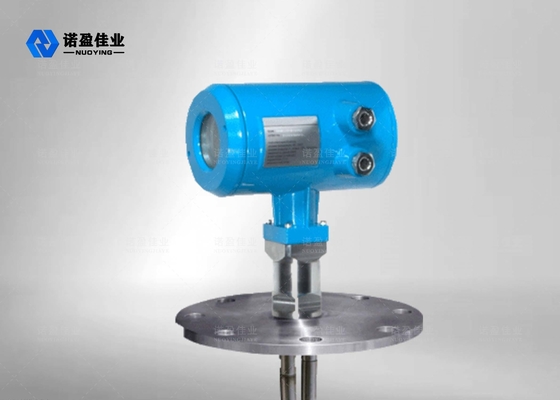

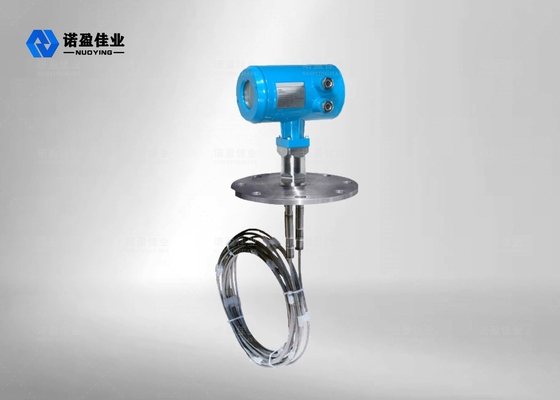

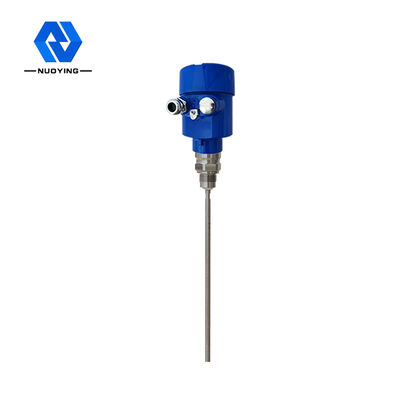

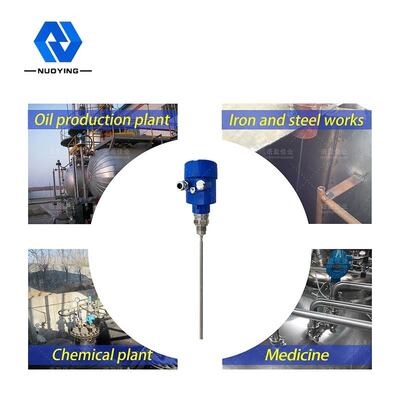

NYRD-703 เรดาร์คลื่น ระดับเมตรตัวส่งสําหรับเหลวดียาเลคติกต่ําคงที่ 30M ระยะ

NYRD-703 เรดาร์คลื่น ระดับเมตรตัวส่งสําหรับเหลวดียาเลคติกต่ําคงที่ 30M ระยะ

ชื่อแบรนด์:	NUOYING
เลขรุ่น:	NYRD-703
MOQ:	1PCS
ราคา:	$350 to $319/pcs
เงื่อนไขการจ่ายเงิน:	T/T
ความสามารถในการจําหน่าย:	1,000 ชิ้นต่อเดือน

ข้อมูลรายละเอียด

คำอธิบายผลิตภัณฑ์

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ซีอาน, มณฑลส่านซี, จีน

ได้รับการรับรอง:

CE, SIL, ATEX

ระดับ:

อุตสาหกรรม

การรับประกัน:

12 เดือน

การสนับสนุนที่กําหนดเอง:

OEM, ODM

ชื่อแบรนด์:

NUOYING

แอปพลิเคชันทั่วไป:

ของเหลวคงที่อิเล็กทริกต่ำ

ความแม่นยำในการวัด:

0.05%-0.1%เอฟเอส

พลังงานไฟฟ้า:

การเชื่อมต่อกระบวนการ:

หน้าแปลน(ตัวเลือก)

อุณหภูมิปานกลาง:

-40~+150℃

ช่วงการวัด:

รายละเอียดการบรรจุ:

60*30*30ซม

สามารถในการผลิต:

1,000 ชิ้นต่อเดือน

คำอธิบายผลิตภัณฑ์

เครื่องวัดระดับเรดาร์คลื่นสําหรับของเหลวที่มีความเกรี้ยวแรง

NYRD-703 เครื่องส่งระดับราดาร์ภาพรวม

ปริมาตรสินค้า

การใช้งานทั่วไป	น้ําเหลวที่มีความถี่แบบจํากัดต่ํา

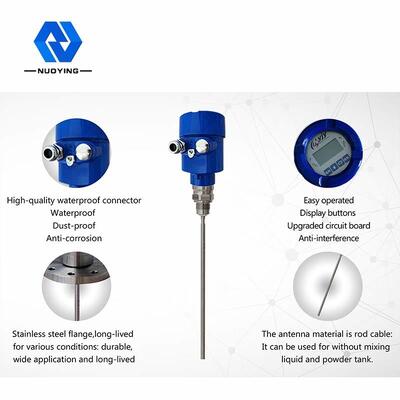

วัสดุแอนเทนนา	304/เคเบิลสอง ((ไม่จํากัด)
ระยะการวัด	30 เมตร
พลังงานไฟฟ้า	24VDC ((สองเส้น, สี่เส้น)
อุณหภูมิกลาง	-40 ~ + 150 °C
ความดันกระบวนการ	-0.1 ~ 4.0MPa
การเชื่อมต่อกระบวนการ	แฟลนจ์ (ไม่จําเป็น)
การออกสัญญาณ	4... 20mA / HART / RS485 / Modbus...

คําอธิบายสินค้า

NYRD703 หลักการทํางานของเครื่องส่งระดับเรดาร์ที่นํา

อัมพวาจนาไมโครเวฟความถี่สูงที่ส่งจากเรดาร์คลื่นนํากระจายไปตามส่วนประกอบการตรวจจับ (สายเหล็กหรือไม้เหล็ก) เมื่อพบกับสื่อที่วัดมันทําให้เกิดการสะท้อนเนื่องจากการเปลี่ยนแปลงของสม่ําเสมอของไฟฟ้าระยะเวลาระหว่างกระแทกที่ส่งและกระแทกที่สะท้อนตรงกับระยะห่างจากสื่อที่วัด
การเข้า:
ราดาร์คลื่นนําทาง เป็นอุปกรณ์วัดที่ใช้ตามหลักการของการเดินทางในเวลาและเวลาทํางานสามารถแปลงเป็นสัญญาณระดับวัสดุผ่านองค์ประกอบอิเล็กทรอนิกส์. โซนด์ส่งออกแรงกระแทกความถี่สูงและแพร่กระจายตามสายเคเบิลหรือสตาร์ดโซนด์. เมื่อแรงกระแทกพบกับพื้นผิวของวัสดุ, มันถูกสะท้อนกลับและได้รับโดยตัวรับในเครื่องมือ,และสัญญาณระยะทางถูกแปลงเป็นสัญญาณระดับวัสดุ.
สัญญาณที่สะท้อนถูกส่งไปยังวงจรอิเล็กทรอนิกส์ของอุปกรณ์ตามสายไฟหรือสตาร์ดซอนด์ไมโครโปรเซสเซอร์ประมวลผลสัญญาณและระบุเสียงสะท้อนที่ผลิตโดยกระแทกไมโครเวฟบนพื้นผิวของวัสดุการจําแนกสัญญาณสะท้อนเสียงที่ถูกต้อง จะถูกทําสําเร็จโดยโปรแกรมผลักดัน
ระยะ D จากพื้นผิวของวัสดุเป็นสัดส่วนกับการเดินทางในเวลา T
D=C×T/2 (C คือความเร็วของแสง)
เนื่องจากระยะ E ของถังว่างเป็นที่รู้จัก ระดับวัสดุ L คือ
L=E-D
ผลิต:
มันถูกตั้งโดยการใส่ความสูงถังว่าง E (= จุดศูนย์) ความสูงถังเต็ม F (= เต็มขนาด) และปารามิเตอร์การใช้งานบางส่วนปริมาตรการใช้งานจะปรับปรุงเครื่องมืออัตโนมัติกับสภาพแวดล้อมการวัด, ตรงกับผลิต 4-20mA

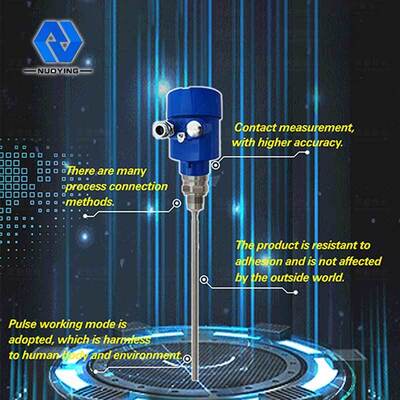

NYRD703 ลักษณะการออกแบบตัวส่งระดับเรดาร์ที่นํา

1.เครื่องวัดระดับเรดาร์ที่ฉลาด ใช้เทคโนโลยีการประมวลผลไมโครเวฟที่ทันสมัย และเทคโนโลยีการประมวลผลเสียงสะท้อนการวัดที่แม่นยํากว่าในขณะเดียวกัน, ราดาร์คลื่นนําเป็นทนต่อการติดต่อและไม่ได้รับผลกระทบจากอุณหภูมิภายนอก เช่น อุณหภูมิกลางและการติดต่อ

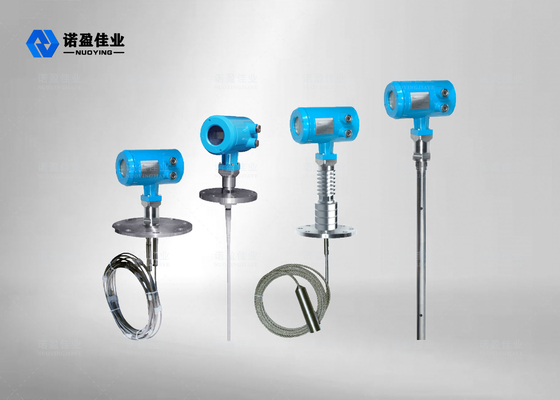

2.รูปแบบการเชื่อมต่อกระบวนการที่หลากหลายและประเภทขององค์ประกอบการตรวจจับทําให้ 70X ซีรีส์นํารัดระดับระดับระดับระดับเช่น อุณหภูมิสูงสื่อความดันสูงและสภาพคงที่แบบดียิเลคทริกต่ํา
3.ด้วยโหมดการทํางานแบบกระแทก ผลิตภัณฑ์มีพลังงานการปล่อยออกที่ต่ํามาก และสามารถติดตั้งในถังโลหะและไม่โลหะต่างๆ โดยไม่เสียหายต่อร่างกายมนุษย์และสิ่งแวดล้อม

NYRD703 สายส่งระดับราดาร์ที่นํา

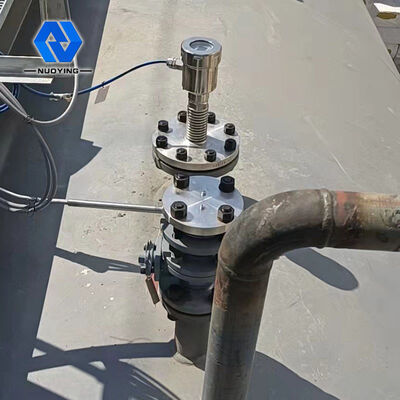

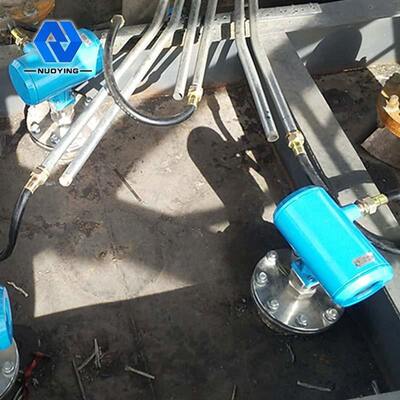

1โรงไฟฟ้า: ถังน้ํา, ปั๊มไซโล, กระปุกควาย, เก็บเถ้า, ถังน้ํามัน เป็นต้น
2สนามน้ํามัน: ถังเก็บน้ํามันดิบ, ถังเก็บน้ํามันถูกลัด, เครื่องแยกสามเฟส, ถังเก็บน้ํา, ถังน้ําเสีย, ถังดินเจาะ, ฯลฯ
3.สารเคมี: หอระบายน้ํามันดิบ, ซิลโอวัตถุดิบ, ซิลโอระยะกลาง, ถังปฏิกิริยา, ถังอะโมเนียก, ถังเก็บแอสฟัลต, เป็นต้น
4โลหะ: ซิลโอวัตถุดิบ, ซิลโอวัตถุดิบช่วย, ถังเซลล์อิเล็กทรอลิท
5ทรัพยากรน้ํา: ถ้วยข้วย, ถังน้ํา, การชลประทานที่ดินการเกษตร, ติดตามระดับน้ําในแม่น้ํา, เตือนภัยพายุฉุกเฉิน, พายุเมือง
เป็นต้น
6สินค้าอาหาร: โรงงานผลิตน้ําผึ้ง โรงงานผลิตนม ถังเก็บน้ําตาลดิบ ถังเก็บพริกทอด ถังเก็บโรงงานเบียร์ เป็นต้น
7.ยา: ถังเก็บยาจีน, เครื่องแยก, ถังหมัก เป็นต้น
8การบําบัดน้ํา: ถังน้ํา, สระน้ํา, ถังบําบัดน้ํา, ถังบําบัดน้ํา, ถ้ําลึก, เครือข่ายน้ําดื่ม เป็นต้น
9กระดาษ: ซิลโอบํารุงวัตถุดิบ, หอเก็บของ, กลองแห้ง, ซิลโอบํารุงวัตถุดิบเคมี เป็นต้น
10อื่นๆ: โรงงานทําหินแร่, เหมืองหินหิน, การคุ้มครองสิ่งแวดล้อม, การสร้างเรือ และอุตสาหกรรมอื่นๆ
