รายละเอียดสินค้า:
|
| ช่วงการวัด: | 120m | ส่งความถี่: | 76GHz~81GHz, ความถี่การสแกน FM กว้าง 5GHz |
|---|---|---|---|
| รูปแบบเสาอากาศ: | เสาอากาศเลนส์, เสาอากาศเลนส์ป้องกันการกัดกร่อน | กระบวนการเชื่อมต่อ: | เกลียวเกลียว, หน้าแปลน (อุปกรณ์เสริม), หน้าแปลน |
| ความแม่นยำในการวัด: | 0.05%~0.1%FS | อุณหภูมิในการทำงาน: | -40~130℃，-40~250℃ |
| สัญญาณเอาท์พุต: | 4-20mA, 4-20mA/HART (สองสาย/สี่สาย) | พาวเวอร์ซัพพลาย: | 24VDC, 220VAC |
| แสงสูง: | IP65 เครื่องส่งสัญญาณระดับเรดาร์ 80 Ghz,เครื่องส่งสัญญาณระดับเรดาร์ความถี่ต่อเนื่อง,เครื่องวัดระดับของเหลว 20m 40m |
||

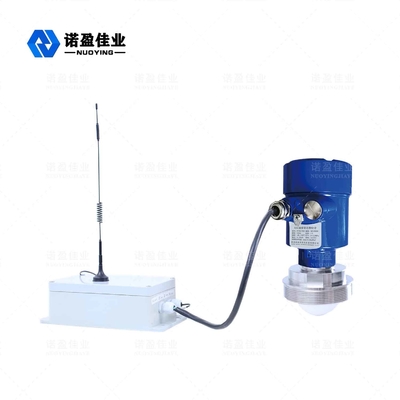

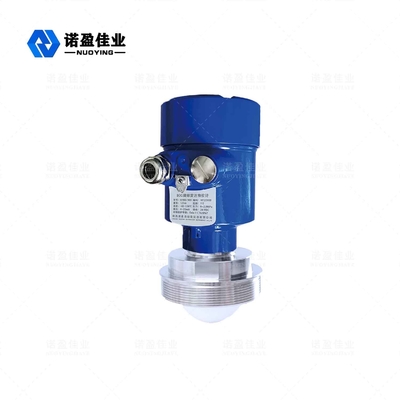

เครื่องวัดระดับคลื่นเรดาร์ความถี่คลื่นความถี่ต่อเนื่อง 80GHz ช่วงการวัด:0~20m,0~40m,0~80m,เครื่องวัดระดับของเหลว
การปรับความถี่ต่อเนื่อง 80GHz คลื่น เรดาร์ ระดับ เมตร
คลื่นแม่เหล็กไฟฟ้าคลื่นมิลลิเมตรคืออะไรโดยปกติคลื่นแม่เหล็กไฟฟ้าโดเมนความถี่ 30-300GHz (ความยาวคลื่น 1-10 มม.) เรียกว่าคลื่นมิลลิเมตรซึ่งอยู่ในช่วงความยาวคลื่นที่ทับซ้อนกันของไมโครเวฟและคลื่นอินฟราเรดไกลจึงมีลักษณะ
ของทั้งสองสเปกตรัมย่านความถี่ 76-81GHz ของผลิตภัณฑ์นี้เป็นพื้นที่ที่มีความเข้าใจและการพัฒนาแอปพลิเคชันของมนุษย์น้อยที่สุดจนถึงตอนนี้
เรดาร์ ระดับ เมตรพารามิเตอร์ทางเทคนิค
| ส่งความถี่ | 76GHz~81GHz, ความถี่การสแกน FM กว้าง 5GHz |

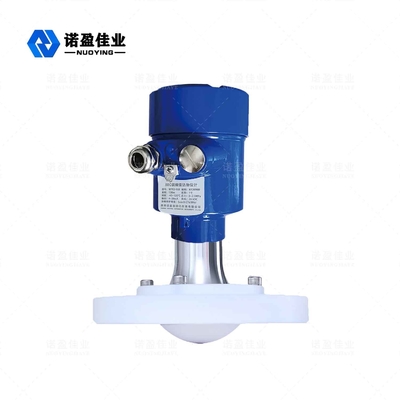

| รูปแบบเสาอากาศ | เสาอากาศเลนส์, เสาอากาศเลนส์ป้องกันการกัดกร่อน |
| วัสดุเสาอากาศ | ไฟเบอร์, 304+PTFE |
| ช่วงการวัด | 0.08~120m |
| ความแม่นยำในการวัด | 0.05%~0.1%FS |
| แหล่งจ่ายไฟ | 24VDC, 220VAC |
| สัญญาณเอาท์พุต | 4...20mA/HART/RS485/Modbus... |
| อุณหภูมิกระบวนการ | -40 ～ +130 ℃, -40 ～ +260 ℃ (≥260 ℃สามารถกำหนดเองได้) |
| ความดันในกระบวนการ | -0.1 ~ 4.0MPa |

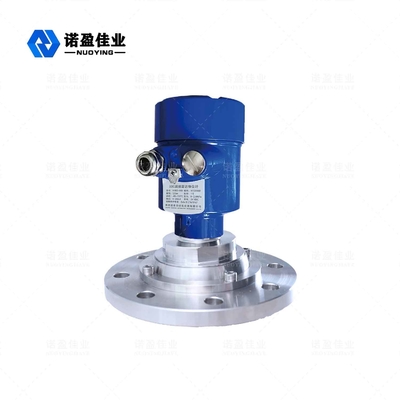

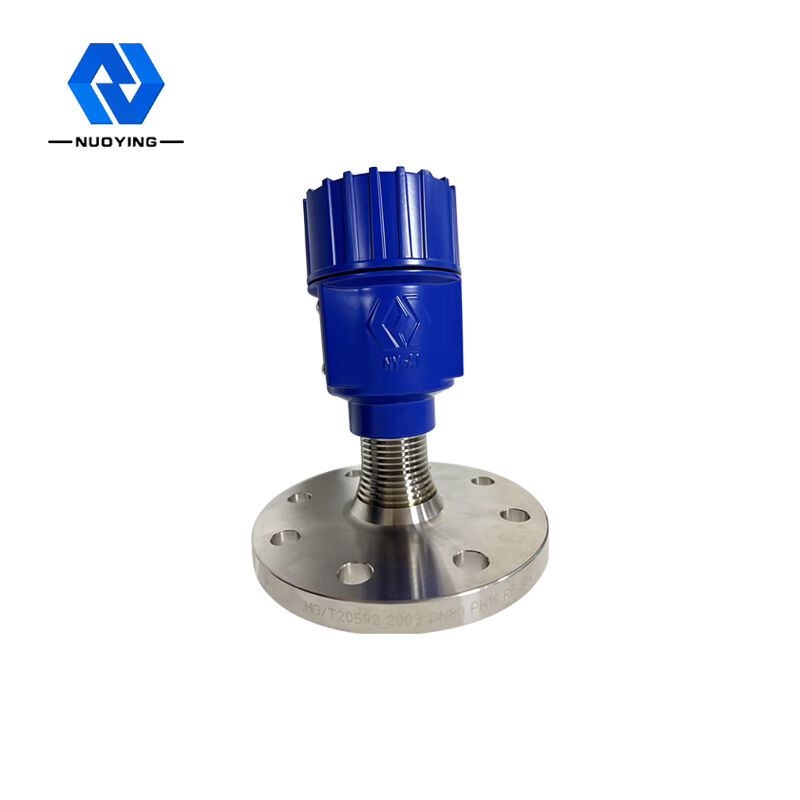

| กระบวนการเชื่อมต่อ | เกลียว, วงเล็บ, หน้าแปลน, แคลมป์สุขาภิบาล (อุปกรณ์เสริม) |
| ระดับการป้องกัน | IP65, IP67, IP68 (อุปกรณ์เสริม) |
| เกรดกันระเบิด | ExiaⅡCT6 Ga, ExdⅡCT6 Gb |
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!
เรดาร์ ระดับ เมตรปฏิบัติการ หลักการ
ผลิตภัณฑ์เรดาร์คลื่น FM FMCW (หรือที่เรียกว่าเรดาร์คลื่นมิลลิเมตร) เนื่องจากใช้คลื่นความถี่มิลลิเมตรที่มีความถี่สูงกว่าเรดาร์วง Ku จึงมีความสำคัญในการตรวจจับเป้าหมายระยะไกลและสภาพแวดล้อมที่มีควันและฝุ่นละอองที่รุนแรง เช่น การถ่ายภาพระยะไกลและหลายจุด ภาพสเปกตรัมใช้งานและสามารถตรวจจับเป้าหมายที่เล็กกว่าเรดาร์ไมโครเวฟและบรรลุตำแหน่งที่แม่นยำยิ่งขึ้นด้วยความละเอียดที่สูงกว่าและการรักษาความลับที่แข็งแกร่งยิ่งขึ้น
เรดาร์ ระดับ เมตรคุณสมบัติการออกแบบ
◎ ประสิทธิภาพชั่วครู่ที่ดีมาก: อิงจากชิปคลื่นวิทยุคลื่นมิลลิเมตร CMOS ที่พัฒนาขึ้นเอง ทำให้ได้สถาปัตยกรรมความถี่วิทยุที่เข้มงวดขึ้นและอัตราส่วนสัญญาณต่อสัญญาณรบกวนที่สูงขึ้น
◎ แบนด์วิดธ์การทำงาน 5GHz เพื่อให้ผลิตภัณฑ์มีความละเอียดในการวัดและความแม่นยำในการวัดที่สูงขึ้น
◎ การเชื่อมโยงกัน: การสั่นของไดโพลที่ขับเคลื่อนโดยผลกระทบความถี่ความแตกต่างของกระแสไฟแห้งหรือไม่เป็นเชิงเส้นของพัลส์เลเซอร์ที่สอดคล้องกัน
◎ พลังงานต่ำ: พลังงานโฟตอนคลื่นมิลลิเมตรมีเพียงไม่กี่มิลลิอิเล็กตรอนโวลต์ และจะไม่มีการไอออไนซ์ของรังสีเอกซ์และความเสียหายต่อสารที่จะตรวจพบ จึงไม่ง่ายที่จะสร้างความเสียหายให้กับสารที่จะตรวจพบ
◎การซึมผ่านที่แข็งแกร่ง: มีพลังทะลุทะลวงที่แข็งแกร่งสำหรับวัสดุที่ไม่มีขั้ววัสดุที่ไม่มีขั้วที่ไม่ใช่โลหะหลายชนิดมีการดูดกลืนรังสีน้อยกว่าในแถบนี้ จึงสามารถใช้เพื่อตรวจจับโครงสร้างภายในของวัสดุได้ตัวอย่างเช่น เซรามิก/กระดาษแข็ง/ผลิตภัณฑ์พลาสติก/โฟมมีความโปร่งใสต่อการแผ่รังสีแม่เหล็กไฟฟ้าในแถบนี้ และยังสามารถใช้สำหรับการตรวจสอบความปลอดภัยของสนามบิน/สถานี เช่น การตรวจจับเครื่องจักร/วัตถุระเบิดและยา หรือสำหรับการตรวจจับการเชื่อมแผงวงจร
◎ โมเลกุลของขั้วดูดซึมได้ง่ายแถบนี้มีการกระจายตัวน้อยกว่าในวัสดุที่ไม่สม่ำเสมอ และสามารถตรวจจับและวัดปริมาณไอน้ำได้นอกจากนี้ยังสามารถศึกษาองค์ประกอบของวัสดุหรือดำเนินการควบคุมคุณภาพโดยการวิเคราะห์สเปกตรัมของลักษณะเฉพาะ
◎ช่วงกว้างและพื้นที่ตาบอดขนาดเล็กช่วงสูงสุดสามารถเข้าถึง 120m และโซนตาบอดสามารถเข้าถึงได้ถึง 8 ซม.
◎ มุมลำแสงขนาดเล็กและเสาอากาศขนาดเล็กทำให้ติดตั้งง่ายขนาดของตัวถังและการรบกวนของสิ่งกีดขวางจะได้รับผลกระทบน้อยกว่า
◎ความยาวคลื่นสั้นกว่า และมีลักษณะการสะท้อนแสงที่ดีกว่าบนพื้นผิวที่เป็นของแข็ง ดังนั้นจึงไม่จำเป็นต้องใช้หน้าแปลนสากลพิเศษในการเล็ง
◎ สนับสนุนการดีบักระยะไกลและการอัพเกรดจากระยะไกลเพื่ออำนวยความสะดวกในการบำรุงรักษาบุคลากรในสถานที่
เนื่องจากเป็นเรดาร์ย่านความถี่ 80GHz ที่ใช้ในการวัดทางอุตสาหกรรม จึงมีการวัดระดับแบบไม่สัมผัสและระดับของเหลวที่มีความแม่นยำสูงมีข้อได้เปรียบที่หาที่เปรียบไม่ได้ของเรดาร์พัลส์ไมโครเวฟทั่วไปและเรดาร์คลื่นนำทางลำแสงที่แคบมากและความสามารถในการเจาะทะลุนั้นมีประสิทธิภาพมากกว่า
ปรับให้เข้ากับสภาพการทำงานที่ซับซ้อนเป็นพิเศษโดยไม่กระทบต่อประสิทธิภาพการวัด
