รายละเอียดสินค้า:
|
| แอปพลิเคชันทั่วไป: | การวัดระดับของเหลว | วัสดุโพรบ: | PP/PVC/PTFE/304(อุปกรณ์เสริม) |
|---|---|---|---|
| ความแม่นยำ: | ＜0.25% | มุมวัด: | 10° |
| พาวเวอร์ซัพพลาย: | 24VDC、220VAC | แรงดันในกระบวนการ: | ความดันปกติ |
| สัญญาณเอาท์พุต: | 4...20mA/ฮาร์ต/RS485... | แสดง: | LCD |
| แสงสูง: | เครื่องส่งสัญญาณระดับดิจิตอลอัลตราโซนิก,เครื่องส่งสัญญาณระดับดิจิตอล 20m,เซ็นเซอร์ระดับโซนิค 20m |
||

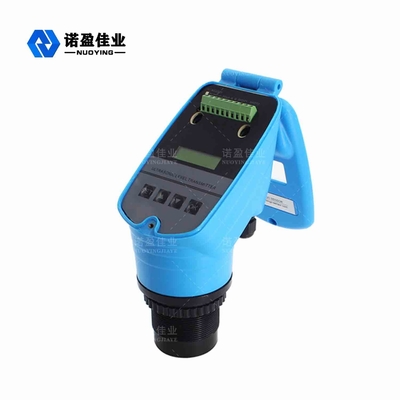

ดิจิตอลอัลตราโซนิกของเหลวเชื้อเพลิงระดับเมตรส่งสัญญาณเซ็นเซอร์ระดับ
เครื่องส่งสัญญาณระดับอัลตราโซนิก
การวัดระดับอัลตราโซนิกถูกติดตั้งที่ด้านบนของภาชนะภายใต้การควบคุมของหน่วยอิเล็กทรอนิกส์ หัววัดจะปล่อยคลื่นอัลตราโซนิกไปยังสื่อที่วัดได้คลื่นเสียงสะท้อนโดยพื้นผิวของตัวกลาง โพรบรับส่วนหนึ่งของเสียงสะท้อนสะท้อน และแปลงเป็นสัญญาณไฟฟ้าจากการปล่อยคลื่นอัลตราโซนิกไปสู่การรับสัญญาณใหม่ เวลาจะเป็นสัดส่วนโดยตรงกับระยะทางจากโพรบไปยังตัวกลางที่วัดได้หน่วยอิเล็กทรอนิกส์จะตรวจจับเวลาและคำนวณระยะทางที่วัดได้ตามความเร็วเสียงที่ทราบใช้การลบเพื่อให้ได้ค่าตำแหน่งปานกลางมีการใช้กันอย่างแพร่หลายในท่อเปิด, ถังน้ำมัน, สถานีสูบน้ำ, อ่างเก็บน้ำ, เขื่อน, ช่องเปิด, ความแตกต่างระหว่างระดับเป็นต้น
เครื่องส่งสัญญาณระดับอัลตราโซนิกพารามิเตอร์ทางเทคนิค
|
ชื่อผลิตภัณฑ์ |
เซ็นเซอร์ระดับอัลตราโซนิก |
|
ช่วงการวัด |
20 ~ 30 เมตร (ของเหลว);10 ~ 15 เมตร (แข็ง) |
|
พื้นที่ตาบอด |
0.6~0.8m |
|
ความแม่นยำ |
0.2% ของช่วงการวัดทั้งหมด (ในอากาศ) |
|
ความละเอียดในการแสดงผล |
1ซม. |
|
กระแสไฟขาออก |
4~20mA |
|
ความละเอียดเอาต์พุต |
0.03% ของช่วงการวัดทั้งหมด |
|
โหลดเอาต์พุต |
0~600Ω |
|
เอาท์พุทรีเลย์ |
การควบคุมขีดจำกัดบนและขีดจำกัดล่าง |
|
ข้อมูลจำเพาะของรีเลย์ |
5A 250VAC/30VDC |
|
ชุดพารามิเตอร์ |
ปุ่มสัมผัส 3 ปุ่ม |
|
อุณหภูมิปานกลาง |
-45°C~ 95°C |
|
ระยะการตรวจจับ |
1 ซ |
|
การติดตั้ง |
หน้าแปลนหรือรองรับ |
|
มุมลำแสงคลื่นเสียง |
8°(3db) |
|
ช่วงความดัน |
±0.3MP |
หมายเหตุ: ปรับแต่งตามความต้องการ

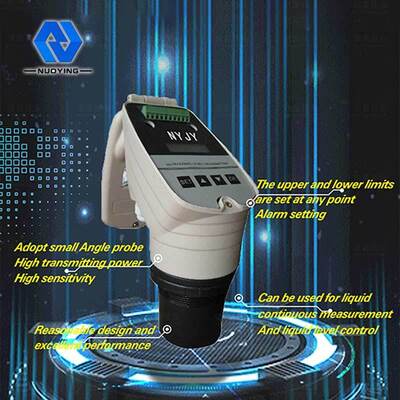

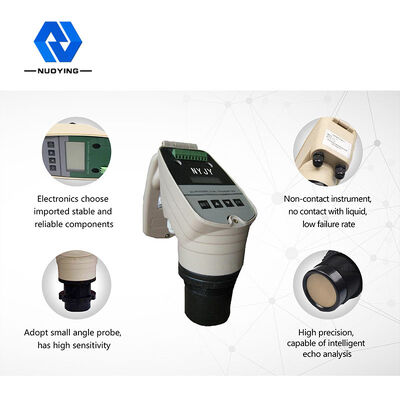

เครื่องส่งสัญญาณระดับอัลตราโซนิกคุณสมบัติการออกแบบ
