รายละเอียดสินค้า:
|
| แอปพลิเคชัน: | อุณหภูมิ ความดัน และของเหลวที่มีฤทธิ์กัดกร่อนเล็กน้อย | ช่วงการวัด: | 30m |
|---|---|---|---|
| วัสดุเสาอากาศ: | 316L | ความแม่นยำ: | ±3mm |
| อุณหภูมิปานกลาง: | -40C—250℃ | แรงดันในกระบวนการ: | -0.1 〜4.OMPa |
| พาวเวอร์ซัพพลาย: | 24VDC (สองสายสี่สาย) | กระบวนการเชื่อมต่อ: | สนับสนุน, หน้าแปลน |

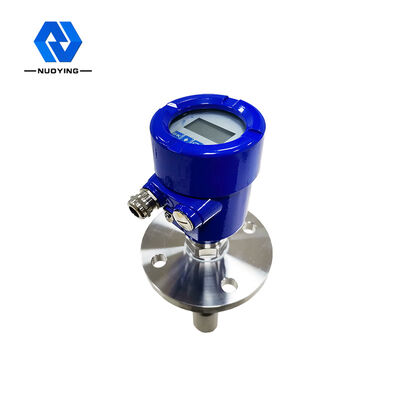

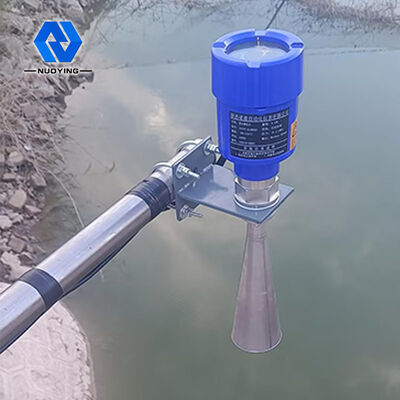

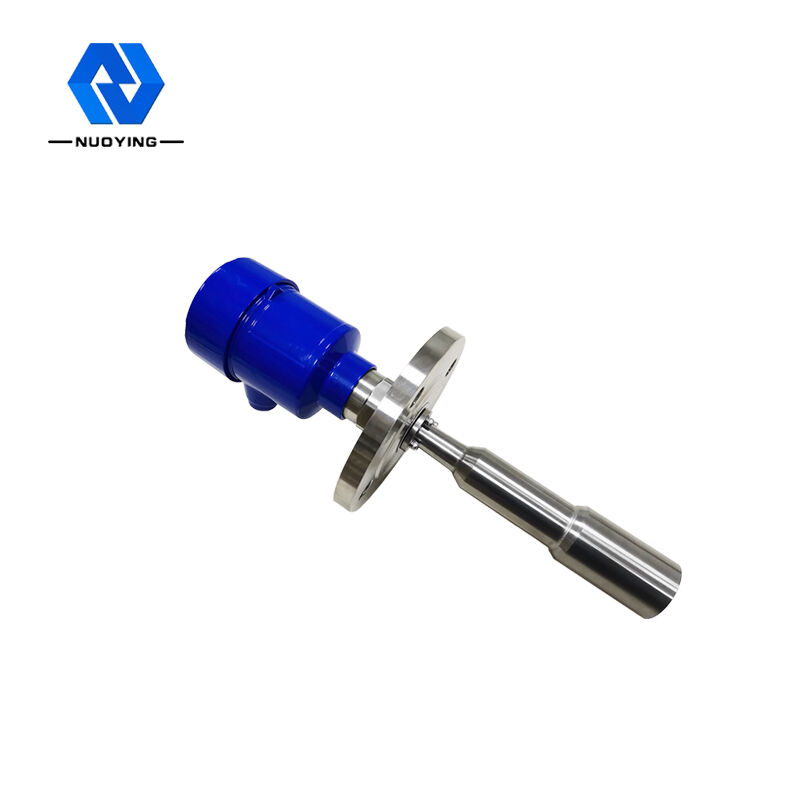

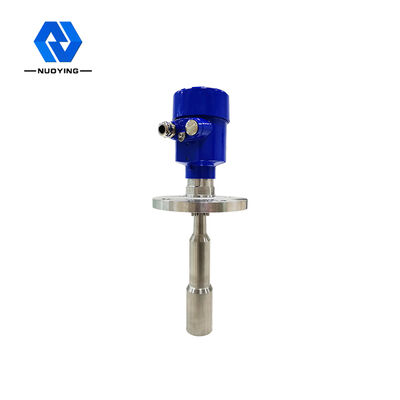

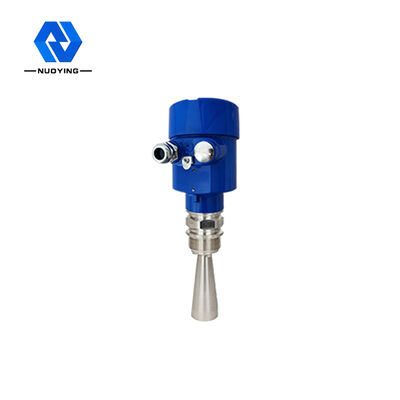

เครื่องส่งสัญญาณระดับเรดาร์ NYRD-806 26GHz
เครื่องส่งสัญญาณระดับเรดาร์การแนะนำสินค้า
เซ็นเซอร์ระดับเรดาร์ซีรีส์ NYR D80X เป็นเครื่องมือวัดระดับเรดาร์ความถี่สูง 26Hz พร้อมระยะการวัดสูงสุด 80 เมตรเสาอากาศได้รับการปรับให้เหมาะสมยิ่งขึ้น และไมโครโปรเซสเซอร์ที่รวดเร็วรุ่นใหม่สามารถประมวลผลการวิเคราะห์สัญญาณอัตราที่สูงกว่า เพื่อให้เครื่องมือนี้สามารถใช้งานได้จากเงื่อนไขการวัดที่ซับซ้อนบางอย่าง เช่น กาต้มน้ำปฏิกิริยา ที่เก็บข้อมูลที่เป็นของแข็ง
เครื่องส่งสัญญาณระดับเรดาร์พารามิเตอร์ทางเทคนิค
| แบบอย่าง | NYRD-806 |
| แอปพลิเคชัน | อุณหภูมิ ความดัน และของเหลวที่มีฤทธิ์กัดกร่อนเล็กน้อย |
| ช่วงการวัด | 30m |
| วัสดุเสาอากาศ | 316L |
| ความแม่นยำ | ±3mm |
| อุณหภูมิปานกลาง | 40C—250℃ |
| ความดันในกระบวนการ | 0.1 〜4.OMPa |
| แหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย) |
| กระบวนการเชื่อมต่อ | สนับสนุน, หน้าแปลน |
| เกรดป้องกัน | IP67 |
| ช่วงความถี่ | 26GHz |
| เกรดกันระเบิด | Exia II C T6 Ga/ Exd ia IIC T6 Gb |
| สัญญาณเอาท์พุต | 4... 20mA/HART (สอง / สี่) RS485/Modbus... |
| หมายเลขนักแสดง | อุณหภูมิกระบวนการ |
| NYRD | 1 -40 〜+100°C |
| รุ่นสินค้า | 2 -40 〜+130°C |
| 805 ช่วง 10m | 3 -40 〜+250°C |
| 806 ช่วง30m | 4 -40 〜+400 องศาเซลเซียส |
| 807 ช่วง20m | Y ประเภทกำหนดเองพิเศษ |
| 808 ช่วง70m | ความดันในกระบวนการ |
| 809 ช่วง35m | 1 -0.1 〜+0.3MPa |
| 810 range80m | 2 -0.1 〜+2.0MPa |
| -86 ช่วง20m | 3 -0.1~+4.0MPa |
| -87 ช่วง35m | Y ประเภทกำหนดเองพิเศษ |
| -SL range30m,80m | การปิดผนึก |
| -PB range40m | Y Viton |
| -SD range40m | K Kalrez |
| -TJ ช่วง40m | Y ประเภทกำหนดเองพิเศษ |
| เสาอากาศ/ขนาด/วัสดุ | วัสดุเปลือก/ การป้องกัน |
| เสาอากาศปะทะ / แตรปิดผนึก / PTFE | อะลูมิเนียม/IP67 |
| B เสาอากาศทรัมเป็ต / 46mm / 316L | D อะลูมิเนียม (ห้องคู่) /IP67 S SS 304/IP68 |
| C เสาอากาศทรัมเป็ต / 76mm / 316L | Y ประเภทกำหนดเองพิเศษ |
| D เสาอากาศทรัมเป็ต / 96mm / 316L | เกรดกันระเบิด |
| E เสาอากาศทรัมเป็ต 121mm/316L | พี สแตนดาร์ด |
| เสาอากาศเอียง F / 242mm 316L | L Exia IICT6 |
| P เสาอากาศแบบแบน / PTFE | G Exd[ia] IICT6 |
| S เสาอากาศหยด / PTFE | Y ประเภทกำหนดเองพิเศษ |
| R เสาอากาศแบบก้าน / ฮอร์นปิดผนึก / PFA | อินเทอร์เฟซไฟฟ้า |
| Y ประเภทกำหนดเองพิเศษ | เอ็ม M20X1.5 |
| การควบคุมกระบวนการ | N 1/2〃NPT |
| การเชื่อมต่อเธรด: G1%A | Y ประเภทกำหนดเองพิเศษ |
| การเชื่อมต่อหน้าแปลน B: DN50 | แสดง |
| การเชื่อมต่อหน้าแปลน C: DN80 | เข็มขัด |
| D การเชื่อมต่อหน้าแปลน: DN100 | X ไม่มี |
| E การเชื่อมต่อหน้าแปลน: DN 150 | รัง (หน่วย: ซม.) |
| F การเชื่อมต่อหน้าแปลนสากล | x |
| การติดตั้ง G Clamping | |
| การติดตั้ง H Stent | |
| Y ประเภทกำหนดเองพิเศษ | |
| กำลังขับ/จ่ายไฟ | |
| 2 4~20mA/24VDC สองสาย | |
| 3 4~20mA/24VDC/ฮาร์ตสองสาย | |
| 4 4~20mA/220VAC/ฮาร์ทสี่สาย | |
| 5 RS485/Modbus |
หมายเหตุ: ปรับแต่งตามความต้องการ
เครื่องส่งสัญญาณระดับเรดาร์หลักการทำงาน
เสาอากาศระดับเรดาร์จะปล่อยคลื่นไมโครเวฟแบบแคบและส่งผ่านเสาอากาศหลังจากที่พัลส์สัมผัสพื้นผิวของตัวกลางที่กำลังวัด มันจะสะท้อนกลับและยอมรับโดยระบบเสาอากาศอีกครั้ง ส่งสัญญาณไปยังส่วนวงจรอิเล็กทรอนิกส์ที่แปลงเป็นสัญญาณตำแหน่งวัตถุโดยอัตโนมัติ (เนื่องจากความเร็วในการแพร่กระจายพัลส์นั้นเร็วมาก เวลาที่ใช้สำหรับคลื่นแม่เหล็กไฟฟ้าเพื่อไปถึงเป้าหมายและสะท้อนกลับไปยังเครื่องรับเกือบจะในทันที) พื้นผิวฐานการวัด: ด้านล่างเกลียวหรือฝาครอบหน้าแปลน
หมายเหตุ: ใช้ระยะเวลาของวัตถุเรดาร์เพื่อให้แน่ใจว่าระดับสูงสุดไม่สามารถเข้าสู่พื้นที่ตาบอดของการวัดได้ (พื้นที่ D ในรูป)
เครื่องส่งสัญญาณระดับเรดาร์ลักษณะการออกแบบ
