NYRD704 1.8GHz Guided Wave Radar Level Meter เครื่องส่งสัญญาณระดับ 4-20mA/HART

ได้รับการรับรอง
ประเทศจีน Xi 'an West Control Internet Of Things Technology Co., Ltd. รับรอง
ประเทศจีน Xi 'an West Control Internet Of Things Technology Co., Ltd. รับรอง
สนทนาออนไลน์ตอนนี้ฉัน

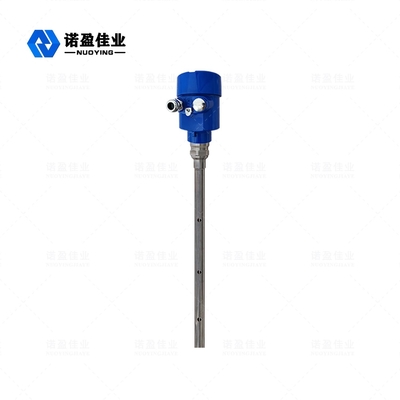

NYRD704 1.8GHz Guided Wave Radar Level Meter เครื่องส่งสัญญาณระดับ 4-20mA/HART

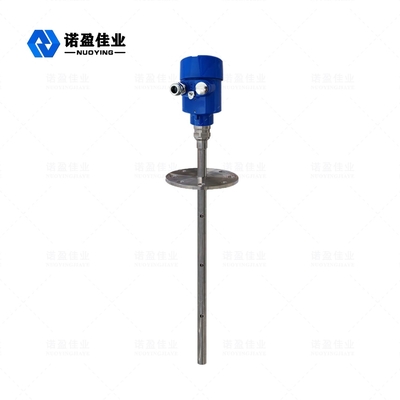

NYRD704 1.8GHz Guided Wave Radar Level Meter เครื่องส่งสัญญาณระดับ 4-20mA/HART
NYRD704 1.8GHz Guided Wave Radar Level Meter เครื่องส่งสัญญาณระดับ 4-20mA/HART NYRD704 1.8GHz Guided Wave Radar Level Meter เครื่องส่งสัญญาณระดับ 4-20mA/HART

ภาพใหญ่ :  NYRD704 1.8GHz Guided Wave Radar Level Meter เครื่องส่งสัญญาณระดับ 4-20mA/HART

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: NUOYINGJIAYE
ได้รับการรับรอง: Explosion-proof certificate
หมายเลขรุ่น: NYRD704
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: $420 to $1900
รายละเอียดการบรรจุ: ส่งออกบรรจุภัณฑ์มาตรฐาน
เวลาการส่งมอบ: 7 วันทำการ
เงื่อนไขการชำระเงิน: ที/ที
สามารถในการผลิต: 500 ชิ้น / ต่อเดือน

NYRD704 1.8GHz Guided Wave Radar Level Meter เครื่องส่งสัญญาณระดับ 4-20mA/HART

ลักษณะ
ช่วงการวัด: 6m พาวเวอร์ซัพพลาย: 24VDC (±กำลัง 30%)
ประเภทเสาอากาศ: เสาอากาศท่อนำคลื่น กระบวนการเชื่อมต่อ: เกลียวเกลียว, หน้าแปลน (อุปกรณ์เสริม),
เกรดป้องกัน: อุปกรณ์แสดงผล IP67, IP67 อุณหภูมิในการทำงาน: -40~130℃
สัญญาณเอาท์พุต: 4-20mA, 4-20mA/HART (สองสาย/สี่สาย) แรงดันในกระบวนการ: -10~40bar



NYRD7041.8GHz Guided Wave เรดาร์ ระดับ เมตร



เครื่องวัดระดับเรดาร์คลื่นนำทางเป็นเครื่องวัดระดับตามหลักการสะท้อนโดเมนเวลา (TDR)ชีพจรแม่เหล็กไฟฟ้าของมาตรวัดระดับเรดาร์แพร่กระจายไปตามสายเคเบิลเหล็กหรือโพรบที่ความเร็วแสงส่วนหนึ่งของพัลส์ของเครื่องวัดระดับจะสะท้อนออกมาเพื่อสร้างเสียงสะท้อนและกลับไปยังเครื่องส่งสัญญาณพัลส์ตามเส้นทางเดียวกันระยะห่างระหว่างตัวส่งและพื้นผิวของตัวกลางที่วัดได้เป็นสัดส่วนกับเวลาการแพร่กระจายของพัลส์ในช่วงเวลานั้น และคำนวณความสูงของระดับของเหลว



เรดาร์ ระดับ เมตรพารามิเตอร์ทางเทคนิค



แอปพลิเคชันทั่วไป ของเหลว ผง อนุภาคของแข็ง สารกัดกร่อน
วัสดุเสาอากาศ สายเคเบิลแบบยืดหยุ่น/304/PTFE (อุปกรณ์เสริม)
ช่วงการวัด 6 เดือน
ความแม่นยำ ±1mm
แหล่งจ่ายไฟ 24 VDC (สองสาย, สี่สาย)
อุณหภูมิปานกลาง -40~+130℃,-40~+250℃
ความกดดัน -0.1 ~ 4.0MPa
กระบวนการเชื่อมต่อ เกลียว, หน้าแปลน (อุปกรณ์เสริม)
ระดับการป้องกัน IP67
เกรดกันระเบิด ExiaⅡCT6(ตัวเลือก)
สัญญาณเอาท์พุต 4...20mA/HART/RS485/Modbus...



บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!



เรดาร์ ระดับ เมตรปฏิบัติการ หลักการ



พัลส์ไมโครเวฟความถี่สูงที่ปล่อยออกมาจากเรดาร์คลื่นนำจะแพร่กระจายไปตามส่วนประกอบการตรวจจับ (สายเคเบิลเหล็กหรือแท่งเหล็ก) และเมื่อพบสื่อที่วัดได้ เนื่องจากการเปลี่ยนแปลงค่าคงที่ไดอิเล็กตริกอย่างกะทันหัน จะทำให้เกิดการสะท้อนกลับและส่วนหนึ่ง ของพลังงานชีพจรจะสะท้อนกลับช่วงเวลาระหว่างพัลส์ที่ส่งและพัลส์ที่สะท้อนกลับเป็นสัดส่วนกับระยะห่างของตัวกลางที่วัดได้

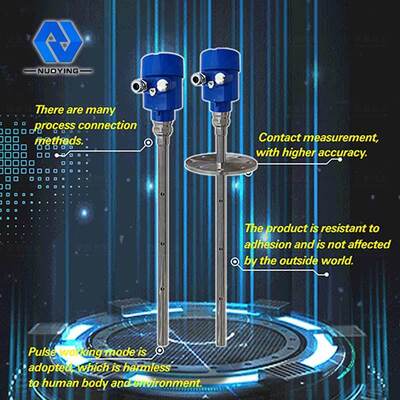

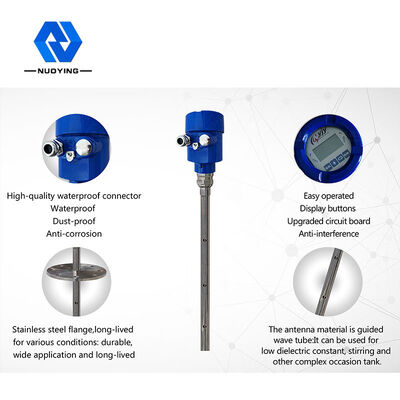

เรดาร์ ระดับ เมตรคุณสมบัติการออกแบบ



◎ เครื่องวัดระดับเรดาร์แบบคลื่นนำทางใช้เทคโนโลยีการประมวลผลไมโครเวฟขั้นสูงและเทคโนโลยีการประมวลผล Echo Discovery ที่เป็นเอกลักษณ์ การวัดการสัมผัส ความแม่นยำในการวัดสูงและการวัดที่แม่นยำยิ่งขึ้นในเวลาเดียวกัน เรดาร์คลื่นนำทางมีความทนทานต่อการยึดเกาะ และไม่ได้รับผลกระทบจากสภาพแวดล้อมภายนอก เช่น อุณหภูมิปานกลางและการยึดเกาะ
◎ วิธีการเชื่อมต่อกระบวนการและประเภทของส่วนประกอบการตรวจจับที่หลากหลายทำให้มาตรวัดระดับเรดาร์คลื่นนำทาง 70X ซีรีส์เหมาะสำหรับสภาพการทำงานที่ซับซ้อนและการใช้งานที่หลากหลายเช่น: อุณหภูมิสูง แรงดันสูง และตัวกลางคงที่ไดอิเล็กตริกขนาดเล็ก
◎ การใช้โหมดการทำงานของพัลส์ ผลิตภัณฑ์มีกำลังการปล่อยต่ำมาก และสามารถติดตั้งในโลหะและอโลหะต่างๆ
ภาชนะที่ไม่เป็นอันตรายต่อร่างกายมนุษย์และสิ่งแวดล้อม



NYRD704 1.8GHz Guided Wave Radar Level Meter เครื่องส่งสัญญาณระดับ 4-20mA/HART 0



เรดาร์ ระดับ เมตรการเชื่อมต่อไฟฟ้า



◎ แรงดันไฟจ่าย


(4 ~ 20) mA / HART (สองสาย)
แหล่งจ่ายไฟและสัญญาณกระแสไฟขาออกใช้สายเคเบิลหุ้มฉนวนสองคอร์อ้างถึงข้อมูลทางเทคนิคสำหรับช่วงแรงดันไฟฟ้าของแหล่งจ่ายเฉพาะสำหรับประเภทความปลอดภัยที่แท้จริง ต้องเพิ่มอุปสรรคด้านความปลอดภัยระหว่างแหล่งจ่ายไฟและอุปกรณ์



(4~20)mA/HART(สี่สาย)
แหล่งจ่ายไฟและสัญญาณปัจจุบันแยกจากกัน และแต่ละอันใช้ลวดหุ้มฉนวนสองคอร์อ้างถึงข้อมูลทางเทคนิคสำหรับช่วงแรงดันไฟฟ้าของแหล่งจ่ายเฉพาะ



RS485/Modbus
แหล่งจ่ายไฟและสัญญาณ Modbus แยกจากกัน และแต่ละอันใช้สายป้องกันแบบสองคอร์สำหรับช่วงแรงดันไฟฟ้าของแหล่งจ่ายเฉพาะ โปรดดูข้อมูลทางเทคนิค



◎ วิธีการเชื่อมต่อ



NYRD704 1.8GHz Guided Wave Radar Level Meter เครื่องส่งสัญญาณระดับ 4-20mA/HART 1
