รายละเอียดสินค้า:
|
| ช่วงการวัด: | 30m | ประเภทเสาอากาศ: | เสาอากาศเคเบิล |
|---|---|---|---|
| วัสดุเสาอากาศ: | 304,316L (อุปกรณ์เสริม) | วิธีการติดตั้ง: | การติดตั้งหน้าแปลนหรือการติดตั้งเกลียว |
| เกรดป้องกัน: | อุปกรณ์แสดงผล IP67, IP67 | อุณหภูมิในการทำงาน: | -40~130℃，-40~250℃ |
| สัญญาณเอาท์พุต: | 4-20mA, 4-20mA/HART (สองสาย/สี่สาย) | แรงดันในกระบวนการ: | -0.1-4MPa, -1~40BAR |
| แสงสูง: | เครื่องส่งสัญญาณระดับเรดาร์ IP67 GWR,เครื่องส่งสัญญาณระดับเรดาร์ 316L GWR,เซ็นเซอร์ระดับเรดาร์นำทาง IP67 |
||

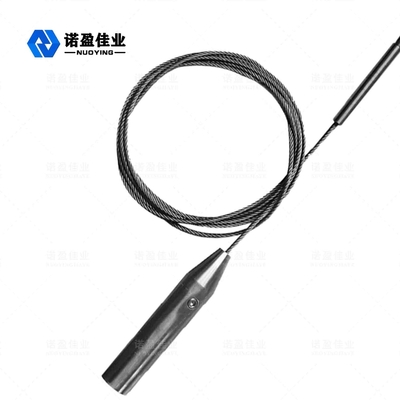

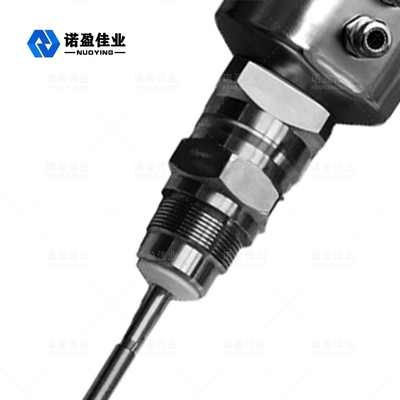

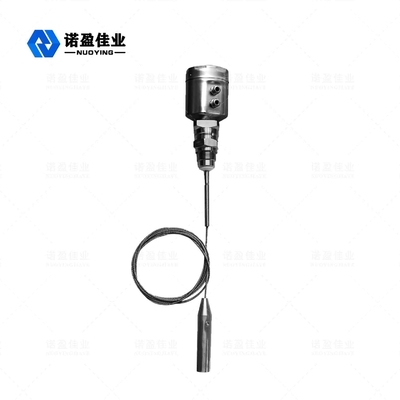

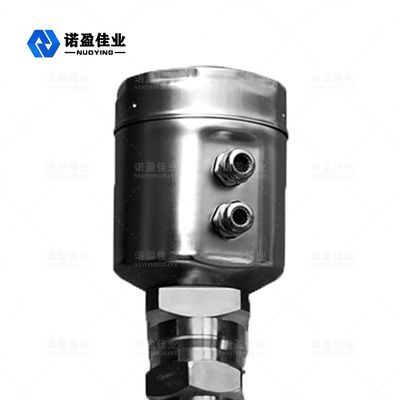

NYRD701 ( สแตนเลส ) 1.8GHz Guided Wave เรดาร์ ระดับ เมตร
ข้อได้เปรียบทางเทคนิคของมาตรวัดระดับเรดาร์คลื่นนำทาง: มาตรวัดระดับเรดาร์สำหรับการวัดระดับของเหลว อนุภาค และสารละลายอย่างต่อเนื่องการวัดระดับเรดาร์ไม่ได้รับผลกระทบจากการเปลี่ยนแปลงปานกลาง การเปลี่ยนแปลงของอุณหภูมิ ก๊าซเฉื่อยและไอน้ำ ฝุ่น โฟม ฯลฯ ความแม่นยำของเครื่องวัดระดับเรดาร์คือ 1 มม. ช่วงคือ 30 เมตร อุณหภูมิสูง 250 องศา ความดันสูง 40 กก. เครื่องวัดระดับเรดาร์เหมาะสำหรับพื้นที่อันตรายจากการระเบิด
มาตรวัดระดับเรดาร์คลื่นนำทางเป็นมาตรวัดระดับชนิดหนึ่งตามหลักการ TDRพัลส์แม่เหล็กไฟฟ้าของเกจวัดระดับเคลื่อนที่ด้วยความเร็วแสงตามสายเคเบิลหรือโพรบส่วนหนึ่งของพัลส์ของเกจวัดระดับจะสะท้อนออกมาเพื่อสร้างเสียงสะท้อนและกลับไปยังตัวส่งสัญญาณพัลส์ตามเส้นทางเดียวกันระยะห่างระหว่างตัวส่งและพื้นผิวของตัวกลางที่วัดได้เป็นสัดส่วนกับเวลาการแพร่กระจายของพัลส์ในช่วงเวลานั้น และคำนวณความสูงของระดับของเหลว
เรดาร์ ระดับ เมตรพารามิเตอร์ทางเทคนิค
| พารามิเตอร์ |
ความถี่: 100MHZ-1.8GHZ |
| อินเทอร์เฟซการสื่อสาร | โปรโตคอลการสื่อสาร HART |
| กระบวนการเชื่อมต่อ |
G1-1/2 |
| ความดันในกระบวนการ | -1 ~ 40bar |
| พลัง |
กำลังไฟ: 24VDC (± 10%), แรงดันกระเพื่อม: 1Vpp |
| สภาวะแวดล้อม | อุณหภูมิ -40 ℃ ~ +80 ℃ |
| เกรดป้องกันที่อยู่อาศัย | IP68 |
| ระดับการระเบิด | EXiaIICT6 |
| แหล่งจ่ายไฟเครื่องมือวัดและการเชื่อมต่อสายสัญญาณออก |
การแบ่งปันสายเคเบิลหุ้มฉนวนสองคอร์ |
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!
เรดาร์ ระดับ เมตรปฏิบัติการ หลักการ
Guided Wave Radar เป็นเครื่องมือวัดชนิดหนึ่งที่ใช้หลักการของการเดินทางข้ามเวลาคลื่นเรดาร์เดินทางด้วยความเร็วแสง และเวลาทำงานสามารถเปลี่ยนเป็นสัญญาณระดับโดยส่วนประกอบอิเล็กทรอนิกส์หัววัดจะปล่อยพัลส์ความถี่สูงซึ่งกระจายไปตามสายเคเบิล และพัลส์จะสะท้อนกลับเมื่อสัมผัสกับพื้นผิวของวัสดุและตัวรับสัญญาณภายในมิเตอร์รับไว้สัญญาณระยะทางจะถูกแปลงเป็นสัญญาณระดับ
ป้อนข้อมูล
สัญญาณพัลส์ที่สะท้อนกลับจะดำเนินการตามสายเคเบิลกลับไปยังวงจรอิเล็กทรอนิกส์ของมิเตอร์ และไมโครโปรเซสเซอร์จะประมวลผลสัญญาณนี้เพื่อระบุเสียงสะท้อนที่เกิดจากคลื่นไมโครเวฟที่พื้นผิววัสดุการจดจำสัญญาณสะท้อนที่ถูกต้องทำได้โดยซอฟต์แวร์อัจฉริยะระยะทาง D ไปยังพื้นผิววัสดุเป็นสัดส่วนกับการเดินทางข้ามเวลา T ของพัลส์:
D=C×T/2
โดยที่ C คือความเร็วแสง
เมื่อทราบระยะทาง E ของถังเปล่า ระดับ L คือ:
L=ED
เอาท์พุต
ตั้งค่าตามความสูงของถังเปล่า E (= จุดศูนย์) ความสูงของถังเต็ม F (= สเกลเต็ม) และพารามิเตอร์การใช้งานบางส่วนพารามิเตอร์ของแอปพลิเคชันจะทำให้เครื่องมือปรับให้เข้ากับสภาพแวดล้อมการวัดโดยอัตโนมัติ ซึ่งสอดคล้องกับเอาต์พุต 4 ~ 20mA
เรดาร์ ระดับ เมตรคุณสมบัติการออกแบบ
เรดาร์ ระดับ เมตรระยะการวัด
ตารางต่อไปนี้แสดงความสัมพันธ์ระหว่างหมวดหมู่ต่างๆ ของสื่อที่วัดได้และระยะการวัด
| ดัชนีกลาง | ดีเค(ε) | อนุภาคของแข็ง | ของเหลว | ช่วงการวัด |
| 1 | 1.4…1.6 | － ก๊าซควบแน่น เช่น N2CO2 | 3 ม. (หมายถึงโพรบแกนโคแอกเซียลเท่านั้น) | |
| 2 | 1.6…1.9 |
－ อนุภาคสายพานพลาสติก |
－ ก๊าซปิโตรเลียมเหลว เช่น โพรเพน |
25m |
| 3 | 1.9…2.5 | － ปูนธรรมดา, ปูนปลาสเตอร์ | － น้ำมันแร่, เชื้อเพลิง | 30m |
| 4 | 2.5…4 |
－ธัญพืช,เมล็ดพืช |
－ เบนซิน, สไตรีน, โทลูอีน |
30m |
| 5 | 4…7 |
－ หินเปียก แร่ |
- คลอโรเบนซีน คลอโรฟอร์ม |
30m |
| 6 | >7 |
- ผงโลหะ |
- ของเหลวที่เป็นน้ำ |
30m |
