รายละเอียดสินค้า:
|
| ช่วงการวัด: | 30m | ประเภทเสาอากาศ: | ประเภทอุณหภูมิสูง |
|---|---|---|---|
| วัสดุเคส: | ตัวเรือนสแตนเลส | กระบวนการเชื่อมต่อ: | เกลียวเกลียว, หน้าแปลน (อุปกรณ์เสริม), |
| ความถี่: | 100MHZ-1.8GHZ | อุณหภูมิในการทำงาน: | -40~250℃ |
| สัญญาณเอาท์พุต: | 4-20mA, 4-20mA/HART (สองสาย/สี่สาย) | แรงดันในกระบวนการ: | -0.1-4MPa, -1~40BAR |
| แสงสูง: | เครื่องส่งสัญญาณระดับคลื่นเรดาร์ 22.5mA,เรดาร์เซนเซอร์ระดับน้ำ 1.8GHz,เครื่องส่งสัญญาณระดับความดัน 1.8GHz |
||

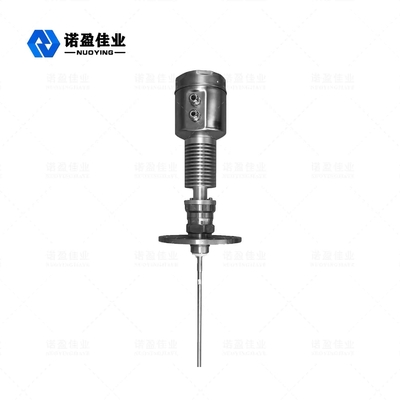

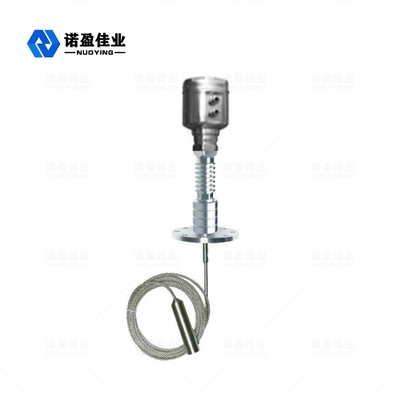

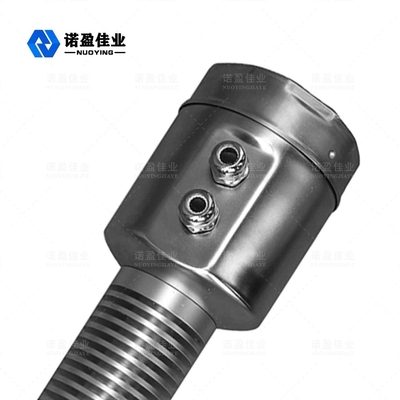

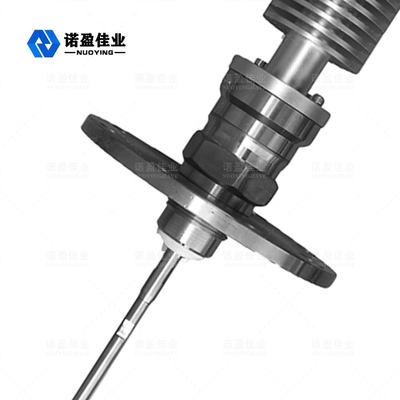

NYRD705 ( สแตนเลส ) 1.8GHz Guided Wave เรดาร์ ระดับ เมตร
NYRD705 สแตนเลสอุณหภูมิและความดันสูงชนิด 1.8GHz Guided Wave Radar Level Meter เครื่องส่งสัญญาณระดับ
เครื่องวัดระดับเรดาร์คลื่นนำทางเป็นเครื่องวัดระดับตามหลักการสะท้อนโดเมนเวลา (TDR)ชีพจรแม่เหล็กไฟฟ้าของมาตรวัดระดับเรดาร์แพร่กระจายไปตามสายเคเบิลเหล็กหรือโพรบที่ความเร็วแสงส่วนหนึ่งของพัลส์ของเครื่องวัดระดับจะสะท้อนออกมาเพื่อสร้างเสียงสะท้อนและกลับไปยังเครื่องส่งสัญญาณพัลส์ตามเส้นทางเดียวกันระยะห่างระหว่างตัวส่งและพื้นผิวของตัวกลางที่วัดได้เป็นสัดส่วนกับเวลาการแพร่กระจายของพัลส์ในช่วงเวลานั้น และคำนวณความสูงของระดับของเหลว
เรดาร์ ระดับ เมตรพารามิเตอร์ทางเทคนิค
| พารามิเตอร์ |
ความถี่: 100MHZ-1.8GHZ ช่วงการวัด:-สาย:0-30m;คัน, โคแอกเชียล :0-6m ความสามารถในการทำซ้ำได้: ± 3mm ความละเอียด: 1mm สุ่มตัวอย่าง: echo 55 ตัวอย่าง / s ความเร็วในการตอบสนอง: 0.2S (ขึ้นอยู่กับการใช้งานจริง) สัญญาณกระแสไฟขาออก :4-20mA ความแม่นยำ: <0.1% |
| อินเทอร์เฟซการสื่อสาร | โปรโตคอลการสื่อสาร HART |
| กระบวนการเชื่อมต่อ |
G1-1/2 หน้าแปลน DN50, DN80, DN100, DN150 |
| ความดันในกระบวนการ | -1 ~ 40bar |
| พลัง |
กำลังไฟ: 24VDC (± 10%), แรงดันกระเพื่อม: 1Vpp การใช้พลังงาน: สูงสุด 22.5mA |
| สภาวะแวดล้อม | อุณหภูมิ -40 ℃ ~ +80 ℃ |
| เกรดป้องกันที่อยู่อาศัย | IP68 |
| ระดับการระเบิด | EXiaIICT6 |
| แหล่งจ่ายไฟเครื่องมือวัดและการเชื่อมต่อสายสัญญาณออก |
การแบ่งปันสายเคเบิลหุ้มฉนวนสองคอร์ รายการสายเคเบิล: 2 M20 × 1.5 (เส้นผ่านศูนย์กลางของสายเคเบิล 5 - 9 มม.) |
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!
วัดธาตุ Rแองเจิ้ล
สัญลักษณ์ explaชาติ:
H ---- ช่วงการวัด
L ---- ระยะถังเปล่า
B---- พื้นที่ตาบอดด้านบน
E ---- ระยะห่างขั้นต่ำระหว่างโพรบกับผนังถัง
พื้นที่ตาบอดหมายถึงระยะห่างขั้นต่ำระหว่างระดับสูงสุดของพื้นผิววัสดุกับจุดอ้างอิงการวัด
พื้นที่ตาบอดด้านล่างหมายถึงระยะทางใกล้กับด้านล่างของสายเคเบิลที่ไม่สามารถวัดได้อย่างแม่นยำ
ระยะห่างที่มีประสิทธิภาพคือระยะห่างระหว่างพื้นที่ตาบอดด้านบนกับพื้นที่ตาบอดด้านล่าง
บันทึก:เมื่อระดับวัสดุอยู่ระหว่างพื้นที่ตาบอดด้านบนและด้านล่างเท่านั้นที่สามารถรับประกันการวัดระดับวัสดุที่เชื่อถือได้
คู่มือการติดตั้ง
คู่มือการติดตั้งต่อไปนี้เหมาะสำหรับหัววัดสายเคเบิลและก้านวัดสำหรับการวัดอนุภาคของแข็งและของเหลวหัววัดแบบท่อโคแอกเชียลใช้เฉพาะกับวัตถุที่เป็นของเหลวเท่านั้น
ตำแหน่งการติดตั้ง:
พยายามอยู่ห่างจากทางออกและทางเข้า
มิเตอร์ไม่ควรสัมผัสกับผนังภายในถังสำหรับถังโลหะและถังพลาสติกหากเป็นถังโลหะ ไม่ควรติดตั้งเครื่องวัดระดับวัสดุไว้ที่กึ่งกลางถัง
เสนอให้ติดตั้งที่ 1/4 ของเส้นผ่านศูนย์กลางไซโล
โพรบชนิดสายเคเบิลหรือแท่งควรอยู่ห่างจากผนังถังไม่น้อยกว่า 30 ซม.
ฐานโพรบควรอยู่ห่างจากก้นถังประมาณ 30 มม.
โพรบควรรักษาระยะห่างจากสิ่งกีดขวางภายในถังไม่น้อยกว่า 200 มม.
สามารถติดตั้งเซ็นเซอร์ที่กึ่งกลางของถังบนได้ ถ้าด้านล่างของภาชนะเป็นทรงกรวย จึงสามารถนำไปวัดที่ก้นถังได้
ภาพด้านขวาแสดงแผนผังการติดตั้งเรดาร์แบบแท่งซึ่งส่วนใหญ่ใช้สำหรับการวัดระดับของเหลว
เรดาร์ ระดับ เมตรการเชื่อมต่อไฟฟ้า
◎ แรงดันไฟจ่าย
(4 ~ 20) mA / HART (สองสาย)
แหล่งจ่ายไฟและสัญญาณกระแสไฟขาออกใช้สายเคเบิลหุ้มฉนวนสองคอร์อ้างถึงข้อมูลทางเทคนิคสำหรับช่วงแรงดันไฟฟ้าของแหล่งจ่ายเฉพาะสำหรับประเภทความปลอดภัยที่แท้จริง ต้องเพิ่มอุปสรรคด้านความปลอดภัยระหว่างแหล่งจ่ายไฟและอุปกรณ์
(4~20)mA/HART(สี่สาย)
แหล่งจ่ายไฟและสัญญาณปัจจุบันแยกจากกัน และแต่ละอันใช้ลวดหุ้มฉนวนสองคอร์อ้างถึงข้อมูลทางเทคนิคสำหรับช่วงแรงดันไฟฟ้าของแหล่งจ่ายเฉพาะ
RS485/Modbus
แหล่งจ่ายไฟและสัญญาณ Modbus แยกจากกัน และแต่ละอันใช้สายป้องกันแบบสองคอร์สำหรับช่วงแรงดันไฟฟ้าของแหล่งจ่ายเฉพาะ โปรดดูข้อมูลทางเทคนิค
