รายละเอียดสินค้า:
|
| แอปพลิเคชั่น: | บ่อน้ำลึก ช่วงโอเวอร์ไซส์ | ประเภทโพรบ: | เชือกอ่อน |
|---|---|---|---|
| ช่วงการวัด: | 0~120m | กระบวนการเชื่อมต่อ: | เกลียวเกลียว, หน้าแปลน (อุปกรณ์เสริม), |
| เกรดป้องกัน: | อุปกรณ์แสดงผล IP67, IP67 | อุณหภูมิในการทำงาน: | -40～150℃ |
| สัญญาณเอาท์พุต: | 4-20mA, 4-20mA/HART (สองสาย/สี่สาย) | พาวเวอร์ซัพพลาย: | (13-35)vDC |
| แสงสูง: | IP67 Admittance Type Level Switch,Admittance Type Level Switch 120m,เซ็นเซอร์ระดับการรับ IP67 |
||

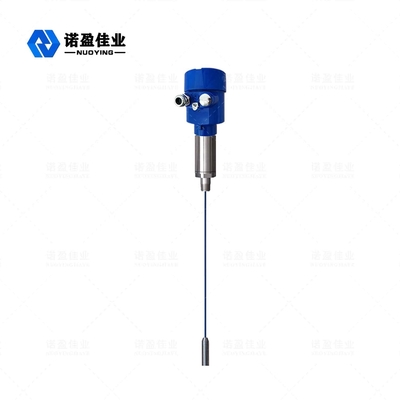

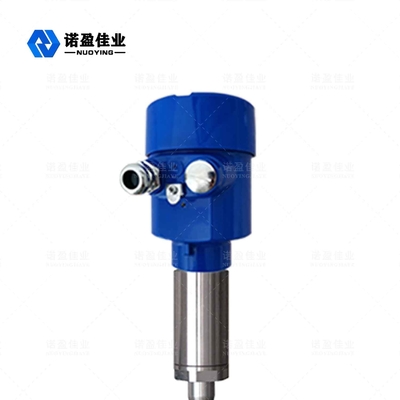

NYSP-Z20 Soft RopeRf Admittance Level Meter เครื่องส่งสัญญาณระดับลึกขนาดใหญ่
NYSP-Z20 Rf Admittance Level Meter
เครื่องวัดระดับการรับส่ง NYSP-Z20 Rf ขึ้นอยู่กับหลักการของผลิตภัณฑ์การวัดระดับการรับเข้าความถี่วิทยุอย่างต่อเนื่อง ผลิตภัณฑ์มีความเสถียรสูง ความไวสูงและการใช้งานที่กว้าง ฯลฯ เมื่อเปรียบเทียบกับเครื่องวัดระดับวัสดุแบบ capacitive แบบดั้งเดิม การใช้การออกแบบโมดูลาร์ สามารถกระชับและเข้าใจชุดเครื่องมือได้ง่าย เมื่อตั้งค่าแล้ว จะสามารถใช้งานได้ตามปกติและบำรุงรักษาฟรีตลอดอายุการใช้งาน ช่วยให้ผู้ใช้สามารถเข้าใจสถานะการทำงานของอุปกรณ์ได้โดยสัญชาตญาณ และจัดการกับปัญหาได้ทันท่วงทีในโอกาสทางอุตสาหกรรมที่ซับซ้อน เช่น รวมทั้งปลอดภัยและเชื่อถือได้
Rf ระดับการรับเข้าเรียน เมตรพารามิเตอร์ทางเทคนิค
| แอปพลิเคชั่น | บ่อน้ำลึก ช่วงโอเวอร์ไซส์ |
| ประเภทโพรบ | เชือกอ่อน |
| ช่วงการวัด | 0~120m |
| อุณหภูมิกระบวนการ | -40～150℃ |
| อุณหภูมิโดยรอบ | -40 ℃ ~ + 70 ℃ |
| อุณหภูมิในการจัดเก็บ | -20 ℃ ~ + 65 ℃ |
| ความดันในกระบวนการ | -0.1~1.6MPa |
| แหล่งจ่ายไฟ | (13-35)vDC |
| สัญญาณเอาท์พุต | 4...20mA/HART/RS485/Modbus... |
| กระบวนการเชื่อมต่อ | เกลียว / หน้าแปลน (เลือกได้) |
| ระดับการป้องกัน | IP67 |
| เกรดกันระเบิด | ExiaⅡCT6(เลือกได้) |
| ล่าช้า: | ปรับได้ 0 ~ 30 วินาที |
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!
การรับเข้า Rf ระดับ เมตรคุณสมบัติการออกแบบ
◎การออกแบบวงจรป้องกัน - ขับที่เป็นเอกลักษณ์สามารถปรับปรุงความสามารถในการต้านทานการแขวน
◎ไม่มีการวัดโซนตาย สามารถใช้กับโอกาสการวัดระดับมากกว่าสิบหรือสองสามซม
◎ผลลัพธ์ของเถ้าลอยที่เสถียรและเชื่อถือได้, blanking, ไอน้ำ, การตกผลึก, ขี้ผึ้ง
◎ไม่มีกิจกรรม ไม่มีชิ้นส่วนที่สึกหรอง่าย มักจะไม่มีการทำความสะอาดและบำรุงรักษา แก้จุดบกพร่อง
การรับเข้า Rf ระดับ เมตรข้อกำหนดในการติดตั้ง
คำแนะนำในการติดตั้ง
(1) โพรบมิเตอร์และโพรบอื่น ๆ ควรมีพื้นที่เพียงพอ ข้อเสนอมากกว่า 600 มม. ดู "1" และ "2", "2" และ "3" ในภาพ
(2) ควรมีช่องว่างเพียงพอระหว่างโพรบเครื่องมือและพอร์ตป้อน และข้อเสนอมากกว่า 600 มม. ดังแสดงในรูปที่ 1 มิฉะนั้น เครื่องมือจะไม่ทำงานอย่างถูกต้อง
ดู "4" ในภาพ
(3) โพรบไม่ถึงก้นถัง ดูโพรบ "4" ยาวเกินไป ต้องตัดให้สั้น มิฉะนั้น เครื่องมือจะไม่ทำงานอย่างถูกต้อง
(4) ปลายล่างของหัววัดไม่สามารถเข้าสู่ช่วงกรวยของช่องจ่ายรูปกรวยได้ ดู "5" ในรูป การติดตั้งดังกล่าว ความสามารถในการรับแรงดึงของวัสดุในที่นี้
ง่ายต่อการทำให้โพรบเสียหายหรือทำให้หลังคาเสียหาย
(5) ตรวจสอบให้แน่ใจว่ามีระยะห่างเพียงพอระหว่างวัสดุที่ติดกับไซโลและไซโล และข้อเสนอนั้นมากกว่า 600 มม. ดังแสดงในรูปที่ 2 มันใกล้กับผนังมากเกินไปนักสืบ
การแกว่งเล็กน้อยของศีรษะจะสัมผัสกับวัสดุบนผนังหรือผนัง ทำให้เครื่องมือทำงานไม่ถูกต้อง ดังแสดงในรูปที่6.
(6) ดู "6)" ในภาพ การติดตั้งด้านข้าง เรียกอีกอย่างว่าการติดตั้งประเภทคันเบ็ดไม่แนะนำการติดตั้งดังกล่าว
รูปที่.4 รายละเอียดด้านล่างของถังมีดังนี้:
โพรบในรูป A ต้องยืดให้ตรงเพื่อป้องกันการกระแทกกับผนัง
โพรบในรูป B ยาวเกินไป และต้องถูกตัดให้สั้นลง ผู้ผลิตติดต่อในระยะเวลาอันสั้น
