รายละเอียดสินค้า:
|
| ช่วงการวัด: | 0~6m，0~25m | พาวเวอร์ซัพพลาย: | 24VDC |
|---|---|---|---|
| วัสดุ: | 304，316L (ไม่จำเป็น) | กระบวนการเชื่อมต่อ: | หน้าแปลน (อุปกรณ์เสริม), หน้าแปลน |
| เกรดป้องกัน: | อุปกรณ์แสดงผล IP67, IP67 | อุณหภูมิในการทำงาน: | -40~130℃，-40~250℃ |
| สัญญาณเอาท์พุต: | 4-20mA, 4-20mA/HART (สองสาย/สี่สาย) | แรงดันในกระบวนการ: | ความกดอากาศ,-0.1-4MPa, -1~40BAR |
| แสงสูง: | เกจวัดระดับแม่เหล็ก 25 ม.,เกจวัดระดับแม่เหล็ก IP67,25 ม. ตัวส่งสัญญาณระดับแม่เหล็ก |
||

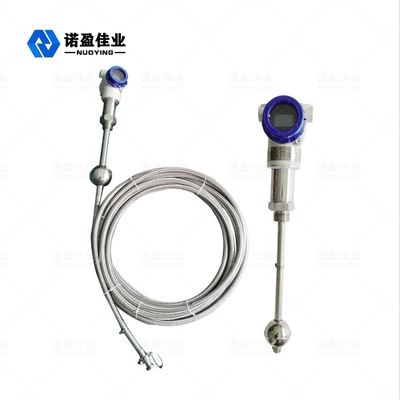

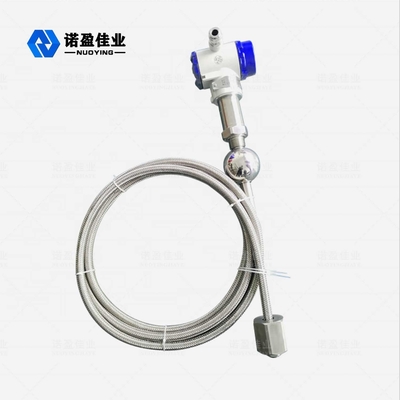

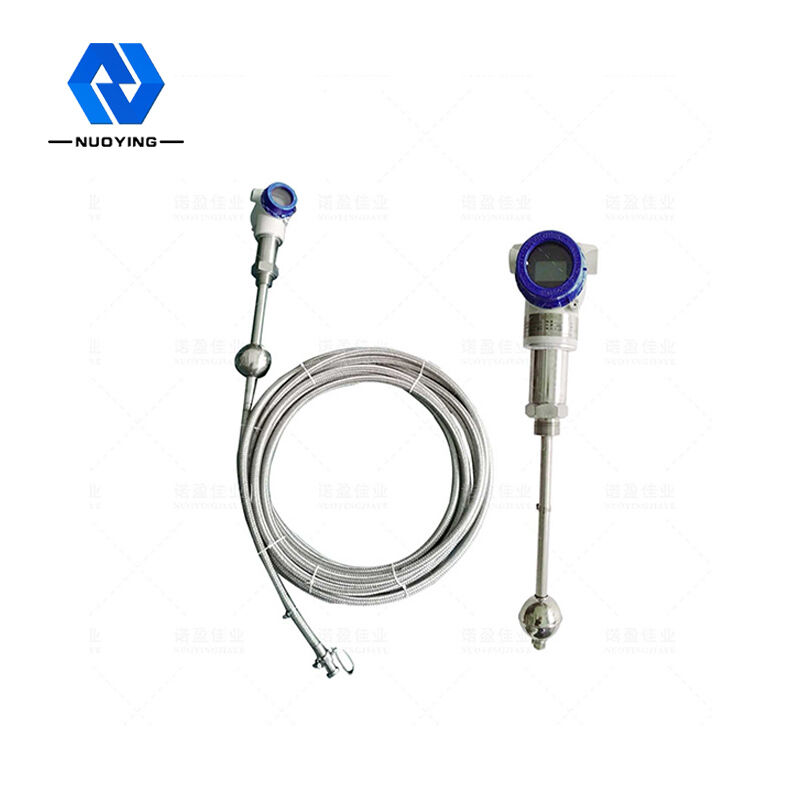

เกจวัดระดับแม่เหล็กป้องกันการระเบิด
เครื่องวัดระดับของเหลวแม่เหล็ก
ของเหลวแม่เหล็กระดับ เมตรปฏิบัติการ หลักการ
เซ็นเซอร์ระดับของเหลวแม่เหล็ก (ต่อไปนี้จะเรียกว่าเซ็นเซอร์ รวมถึงชนิดทั่วไปและชนิดกันไฟ) ใช้สำหรับการวัดระดับของเหลวและส่วนต่อประสานอย่างต่อเนื่องนอกจากนี้ เซ็นเซอร์วัดระดับของเหลวแบบแม่เหล็กยังใช้กันอย่างแพร่หลายในด้านต่างๆ รวมถึงการตรวจวัดระดับอุตสาหกรรมและการควบคุมระดับของเหลวในถังของเหลวต่างๆ เช่น ปิโตรเลียม การจัดเก็บวัตถุดิบเคมี กระบวนการทางอุตสาหกรรม ชีวเคมี ยา อาหารและเครื่องดื่ม ฟาร์มในถัง การจัดการและการจัดเก็บใต้ดินของสถานีบริการน้ำมัน ระดับน้ำในเขื่อน การตรวจสอบระดับน้ำในอ่างเก็บน้ำ และการบำบัดน้ำเสีย เป็นต้น
มาตรวัดระดับแม่เหล็กประกอบด้วยสามส่วน: ก้านโพรบ ยูนิตวงจร และลูกลอยในการวัด ยูนิตวงจรจะสร้างพัลส์ของกระแสที่เคลื่อนที่ไปตามเส้นแม่เหล็กและสร้างสนามแม่เหล็กแบบวงกลมทุ่นถูกจัดเรียงไว้นอกแกนของโพรบ และทุ่นจะเคลื่อนขึ้นและลงตามแกนของโพรบตามการเปลี่ยนแปลงของระดับของเหลวทุ่นสร้างสนามแม่เหล็กพร้อมกันเนื่องจากติดตั้งชุดแม่เหล็กถาวรเมื่อสนามแม่เหล็กปัจจุบันมาบรรจบกับสนามแม่เหล็กแบบลอยตัว จะสร้างชีพจร "บิด" หรือ "ย้อนกลับ"ความแตกต่างของเวลาระหว่างพัลส์ "ย้อนกลับ" และพัลส์ปัจจุบันจะถูกแปลงเป็นสัญญาณพัลส์เพื่อคำนวณตำแหน่งที่แท้จริงของทุ่นและวัดระดับของเหลว
ของเหลวแม่เหล็กระดับเมตรพารามิเตอร์ทางเทคนิค
| แอปพลิเคชั่น | ระดับของเหลว |
| ช่วงการวัด |
หัววัด: 0-50 ~ 6000mm สายเคเบิล: 25m |
| ความแม่นยำ | ±0.5mm |
| แหล่งจ่ายไฟ | 24VDC ± 10% |
| สัญญาณเอาท์พุต | 4~20mA / Hart / RS485 |
| ปัจจุบันทำงาน | 4 ~ 20mA;20.4mA |
| ลักษณะการบรรทุก | เมื่อกระแสไฟขาออก, ความต้านทานโหลดสูงสุด 600 Q แรงดันเอาต์พุต, ความต้านทานโหลดสูงสุด 2mA |
| อุณหภูมิกระบวนการ | -40〜130 °C,-40〜250 °C |
| อุณหภูมิโดยรอบ | -40〜80°C |
| ผลอุณหภูมิ | ±0.5 °C |
| ความดันในกระบวนการ | - 0.1 ~ 4.0MPa |
| ปณิธาน | ±lmm |
| เวลาตอบสนอง | 0.2 มิลลิวินาที |
| วัสดุก้าน | 304/316L (อุปกรณ์เสริม) |
| กระบวนการเชื่อมต่อ | เกลียว, หน้าแปลน, ฐานรองรับ (อุปกรณ์เสริม) |
| การแสดงไซต์ | จอแอลซีดี (อุปกรณ์เสริม) |
| วัสดุตัวเรือน | สแตนเลส / อลูมิเนียม (ไม่จำเป็น) |
| เกรดป้องกัน | IP67 |
| เกรดกันระเบิด | Exia IICT6 (อุปกรณ์เสริม) |
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!
ของเหลวแม่เหล็ก ระดับ เมตรคุณสมบัติการออกแบบ
