รายละเอียดสินค้า:
|
ชื่อผลิตภัณฑ์: | เครื่องส่งสัญญาณระดับอัลตราโซนิก | แนว: | 10m |
---|---|---|---|
พิมพ์: | แบบบูรณาการ | แสดง: | LCD |
ปานกลาง: | ของเหลว | อุณหภูมิ: | ไม่สูง |
ปกป้อง: | ป้องกันการระเบิด | วัสดุ: | อลูมิเนียม |
แสงสูง: | มาตรวัดระดับอัลตราโซนิกถังของเหลว,ขีด จำกัด ระดับอัลตราโซนิก,10m ระดับอัลตราโซนิกเมตร |

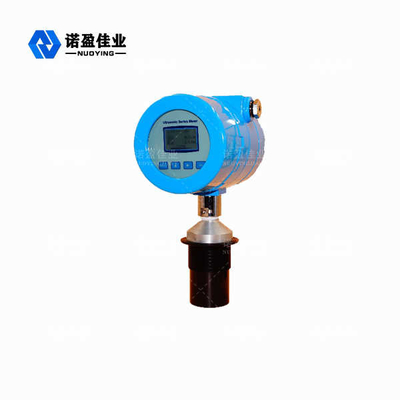

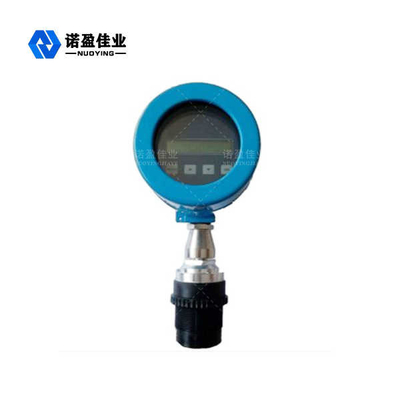

Ultrasonic Level คืออะไรเครื่องส่ง
เครื่องวัดระดับอัลตราโซนิกสองสาย NYCSUL เป็นเครื่องมือวัดระดับอัจฉริยะแบบไม่สัมผัสผลิตภัณฑ์มีการปรับกำลังอัตโนมัติ การควบคุมอัตราขยาย การชดเชยอุณหภูมิ ใช้เทคโนโลยีการตรวจจับและการคำนวณขั้นสูง และมีฟังก์ชันระงับสัญญาณรบกวน จึงเป็นการปรับปรุงความแม่นยำในการวัดของเครื่องมือโดยพื้นฐานและรับรองความถูกต้องของผลการวัดผลิตภัณฑ์นี้สามารถใช้กันอย่างแพร่หลายสำหรับการวัดระดับของเหลวของของเหลวต่างๆ และยังสามารถใช้สำหรับการวัดระยะทางได้อีกด้วย
หลักการทำงานของ Ultrasonic Levelเครื่องส่ง
ติดตั้งเครื่องวัดระดับอัลตราโซนิกที่ด้านบนของภาชนะภายใต้การควบคุมของหน่วยอิเล็กทรอนิกส์ หัววัดจะปล่อยลำแสงพัลส์อัลตราโซนิกไปยังวัตถุที่จะวัด คลื่นเสียงจะสะท้อนจากพื้นผิวของวัตถุ และส่วนหนึ่งของเสียงสะท้อนสะท้อนจะได้รับโดยหัววัดและแปลงเป็น สัญญาณไฟฟ้าความแตกต่างของเวลาจากการได้รับอีกครั้งและความเร็วที่ทราบของเสียงเพื่อกำหนดการเปลี่ยนแปลงของระดับวัสดุ สัญญาณไมโครเวฟถูกประมวลผลโดยอุปกรณ์อิเล็กทรอนิกส์ และสุดท้ายแปลงเป็นสัญญาณไฟฟ้าที่เกี่ยวข้องกับระดับวัสดุ
พารามิเตอร์ทางเทคนิคของ Ultrasonic Levelเครื่องส่ง
แอปพลิเคชันทั่วไป | ของเหลว (ไม่มีการกวน ฟอง ระเหย ฯลฯ) |
รุ่นสินค้า | NYCSUL - 503 |
ประเภทโพรบ | แบบบูรณาการ, แยก, ป้องกันการระเบิด, ป้องกันการกัดกร่อน, ป้องกันการกัดกร่อนและป้องกันการระเบิด |
วัสดุเสาอากาศ | PP, PVC, PTFE, 304 |
ช่วงการวัด | 0 ~ 20m (รวม), 0 ~ 40m (แยก) |
ความแม่นยำในการวัด | <0.25% (ช่วง <20 เมตร), <0.5% (ช่วง> 20 เมตร) |
อุณหภูมิกระบวนการ | -20~+70℃ |
ความดันในกระบวนการ | - 0.1 ~ 0.1MPa (ความดันปกติ) |
กระบวนการเชื่อมต่อ | เกลียว หน้าแปลน (อุปกรณ์เสริม) |
แหล่งจ่ายไฟ | 24VDC |
สัญญาณเอาท์พุต | 4... 20mA/HART/RS485/Modbus... |
โหมดการแสดงผล | ระดับของเหลว ระยะทาง (ความสูง) |
ตั้งค่าเอาต์พุต | การตั้งค่าขีดจำกัดบน การตั้งค่าขีดจำกัดล่าง |
ระดับการป้องกัน | IP 65, IP 67, IP 68 (อุปกรณ์เสริม) |
เกรดกันระเบิด | ExiaIICT6Ga, ExdIICT6Gb (ดูใบรับรอง) |
คุณสมบัติการออกแบบของเกจวัดระดับอัลตราโซนิก
◎การออกแบบที่เหมาะสม ประสิทธิภาพที่ยอดเยี่ยม โครงสร้างที่เรียบง่าย การติดตั้งที่สะดวก ฯลฯ ;

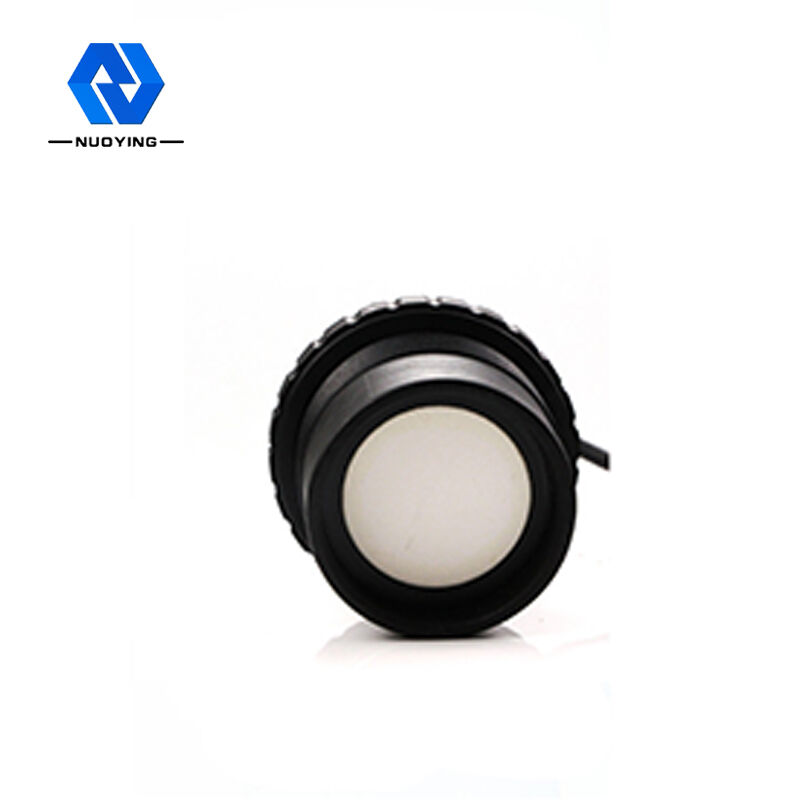

◎อัลตราโซนิกใช้โพรบมุมเล็กซึ่งมีกำลังส่งสูงและความไวสูง
◎การตั้งค่าขีดจำกัดบนและล่างตามอำเภอใจ การตั้งค่าสัญญาณเตือน สามารถใช้สำหรับการวัดของเหลวอย่างต่อเนื่องและการควบคุมระดับของเหลว
