รายละเอียดสินค้า:
|
| รุ่นสินค้า: | NYRD900 | วัสดุเสาอากาศ: | ไฟเบอร์，304+PTFE |
|---|---|---|---|
| ช่วงการวัด: | 0.08~150m | ความแม่นยำในการวัด: | 0.05%~0.1%FS |
| แหล่งจ่ายไฟ: | 24VDC，220V AC | สัญญาณเอาท์พุต: | 4-20mA/ฮาร์ต/RS485/Modbus |
| อุณหภูมิกระบวนการ: | -40~+130°C, -40~+260°C (≥260°C สามารถปรับแต่งได้) | แรงดันในกระบวนการ: | -0.1~2.0MPa |
| แสงสูง: | เครื่องวัดระดับเรดาร์แบบผงแข็ง,เครื่องวัดระดับของเหลว 80G,เครื่องส่งสัญญาณระดับเรดาร์ FMCW |
||

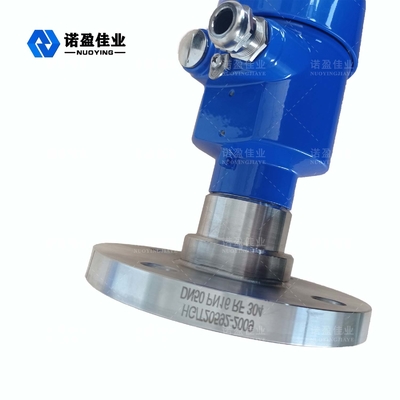

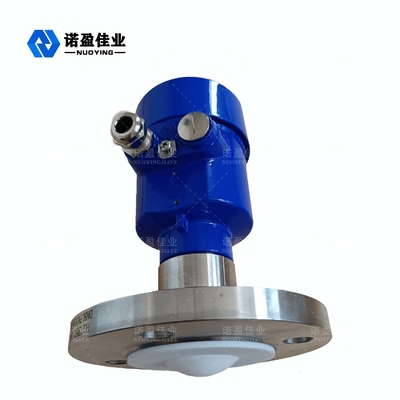

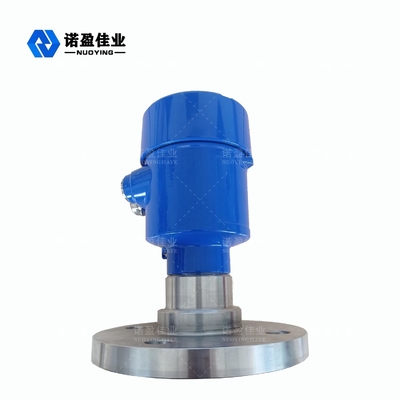

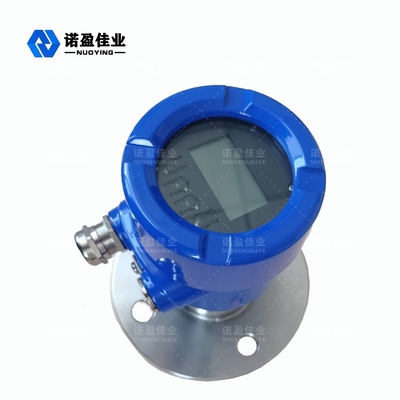

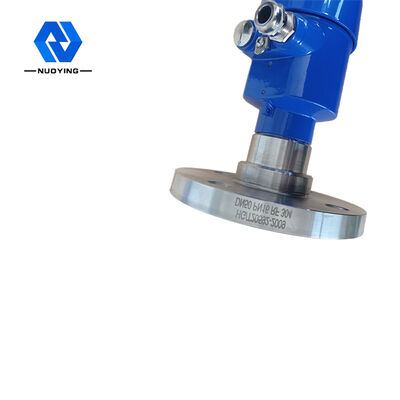

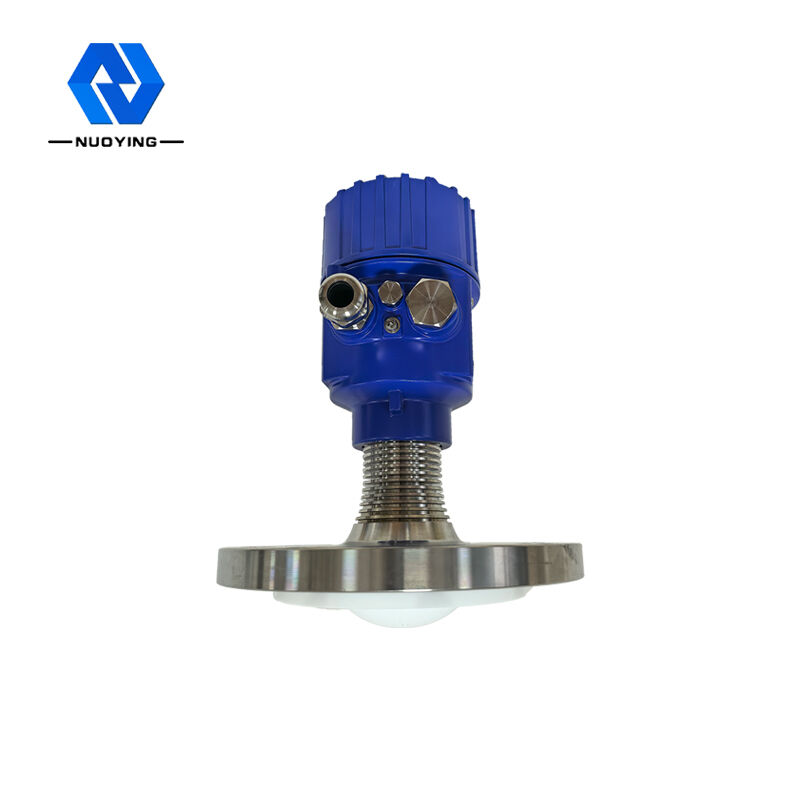

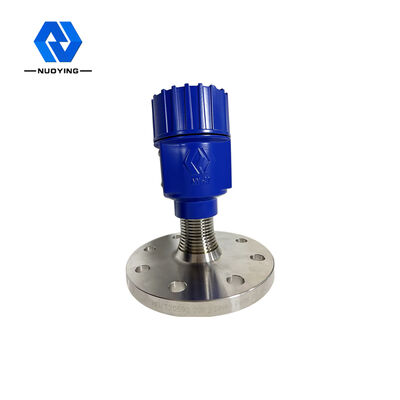

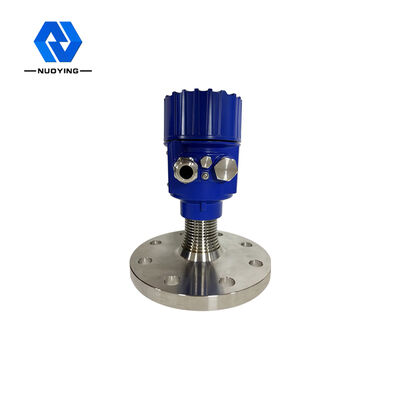

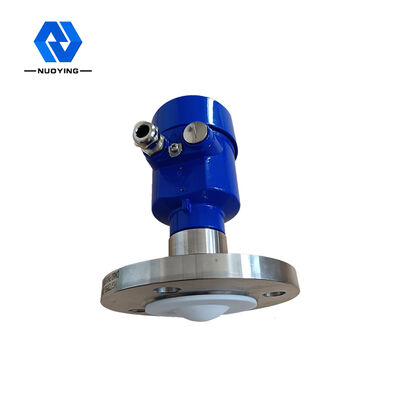

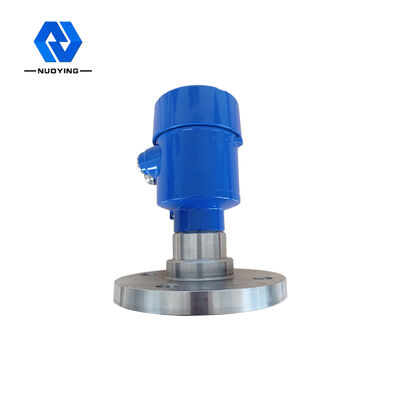

เครื่องวัดระดับของเหลว Solid Powder Measure 80GHz Radar Level Mete FMCW Radar Products
เครื่องวัดระดับของเหลว Liquid Solid Powder Measure เรดาร์ FMCW ผลิตภัณฑ์ Description
คลื่นแม่เหล็กไฟฟ้าคลื่นมิลลิเมตร: คลื่นแม่เหล็กไฟฟ้าในโดเมนความถี่ 30-300 GHz (ความยาวคลื่น 1-10 มม.) มักเรียกว่าคลื่นมิลลิเมตรซึ่งอยู่ในช่วงความยาวคลื่นที่ไมโครเวฟและคลื่นอินฟราเรดฟาร์อินฟราเรดทับซ้อนกัน ดังนั้นจึงมี ลักษณะของสเปกตรัมสองชนิดแบนด์ 76-81GHz เป็นพื้นที่ที่เข้าใจและใช้ประโยชน์น้อยที่สุด
เครื่องวัดระดับของเหลว เครื่องวัดผงของแข็งที่เป็นของเหลว ผลิตภัณฑ์เรดาร์ FMCW หลักการทำงาน
ผลิตภัณฑ์เรดาร์ FMCW NYRD900 (หรือที่รู้จักในชื่อเรดาร์คลื่นมิลลิเมตร) เนื่องจากคลื่นความถี่มิลลิเมตรสูงกว่าเรดาร์ Ku-band จึงมีการใช้งานที่สำคัญในการตรวจจับเป้าหมายทางไกล สภาพแวดล้อมที่มีควันและฝุ่นรุนแรง การถ่ายภาพทางไกล หลายจุด -การถ่ายภาพสเปกตรัม ฯลฯ และสามารถตรวจจับเป้าหมายที่เล็กกว่าเรดาร์ไมโครเวฟและบรรลุตำแหน่งที่แม่นยำยิ่งขึ้นด้วยความละเอียดที่สูงขึ้นและการรักษาความลับที่แข็งแกร่งยิ่งขึ้น
เครื่องวัดระดับของเหลว เครื่องวัดผงของแข็งที่เป็นของเหลว คุณสมบัติการออกแบบผลิตภัณฑ์เรดาร์ FMCW
◎ความเชื่อมโยงกัน: ความเชื่อมโยงกันเกิดขึ้นจากการสั่นของไดโพลที่ขับเคลื่อนด้วยกระแสที่สอดคล้องกัน หรือโดยผลกระทบความถี่ความแตกต่างแบบไม่เชิงเส้นของพัลส์เลเซอร์ที่เชื่อมโยงกัน
◎พลังงานต่ำ: พลังงานของโฟตอนคลื่นมิลลิเมตรมีเพียงไม่กี่มิลลิอิเล็กตรอนโวลต์ และไม่มีปรากฏการณ์เอ็กซ์เรย์ไอออไนซ์และการทำลายของสารที่จะตรวจพบ จึงไม่ง่ายที่จะทำลายสารที่จะตรวจพบ
◎การซึมผ่านที่แข็งแกร่ง: มีพลังทะลุทะลวงที่แข็งแกร่งสำหรับสารที่ไม่มีขั้ววัสดุที่ไม่ใช่ขั้วที่ไม่ใช่โลหะจำนวนมากดูดซับรังสีน้อยกว่าในแถบนี้จึงสามารถตรวจจับโครงสร้างภายในของวัสดุได้ตัวอย่างเช่น เซรามิก กระดาษแข็ง ผลิตภัณฑ์พลาสติก โฟม ฯลฯ โปร่งใสต่อคลื่นแม่เหล็กไฟฟ้าในแถบนี้ และยังสามารถใช้สำหรับการตรวจจับความปลอดภัยในสนามบินและสถานี เช่น การตรวจจับเครื่องจักร วัตถุระเบิด และยา หรือสำหรับวงจร การตรวจจับการเชื่อมบอร์ด
◎ดูดซึมได้ง่ายโดยโมเลกุลของขั้ว: แถบนี้มีการกระจายตัวน้อยกว่าในวัสดุที่ไม่สม่ำเสมอ และสามารถตรวจจับและวัดปริมาณไอน้ำได้นอกจากนี้ยังสามารถศึกษาองค์ประกอบของสารหรือดำเนินการควบคุมคุณภาพโดยการวิเคราะห์สเปกตรัมเฉพาะของสารเหล่านั้น
Liquid Level Meter Liquid Solid Powder วัด FMCW เรดาร์ผลิตภัณฑ์ Technical Parameter
| รุ่นสินค้า | NYRD900 |
| ส่งความถี่ | 76GHz~81GHz, ความถี่วิทยุ FM กว้าง 5GHz |
| รูปแบบเสาอากาศ | เสาอากาศเลนส์, เสาอากาศเลนส์ชนิดป้องกันการกัดกร่อน |
| วัสดุเสาอากาศ | ไฟเบอร์,304+PTFE |
| ช่วงการวัด | 0.08~150m |
| ความแม่นยำในการวัด | 0.05%~0.1%FS |
| แหล่งจ่ายไฟ | 24VDC,220V AC |
| สัญญาณเอาท์พุต | 4…20mA/HART/RS485/Modbus… |
| อุณหภูมิกระบวนการ | -40 ~ + 130 ° C (สามารถกำหนดเองได้) |
| ความดันในกระบวนการ | -0.1~2.0MPa |
| กระบวนการเชื่อมต่อ | เกลียว, ขดลวด, หน้าแปลน, ที่หนีบสุขาภิบาล (อุปกรณ์เสริม) |
