| ชื่อแบรนด์: | NUOYINGJIAYE |
| Model Number: | NYRD805 |
| ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | $450 to $1700 /pcs |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 1,000 ชิ้น / ต่อเดือน |

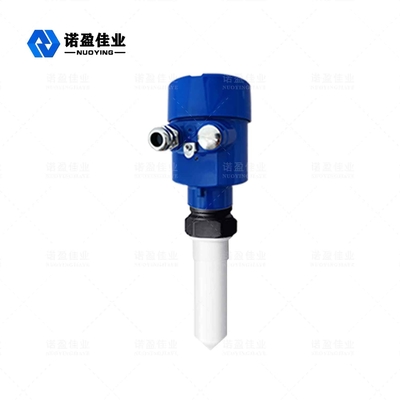

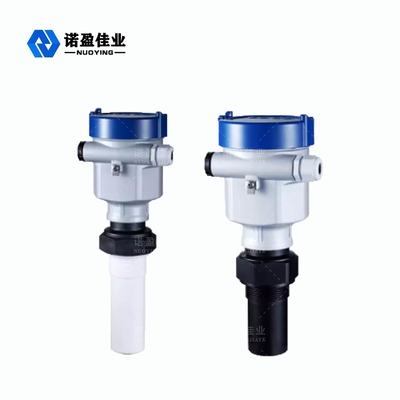

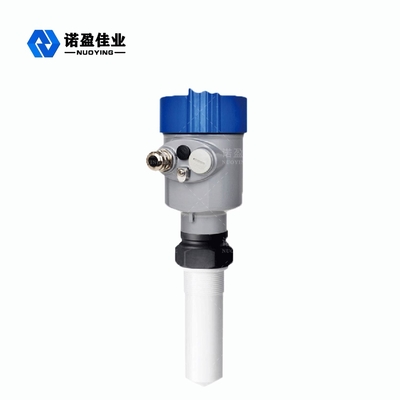

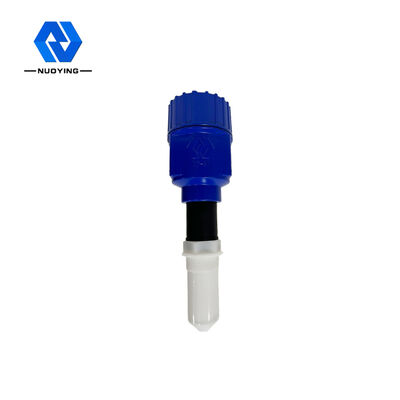

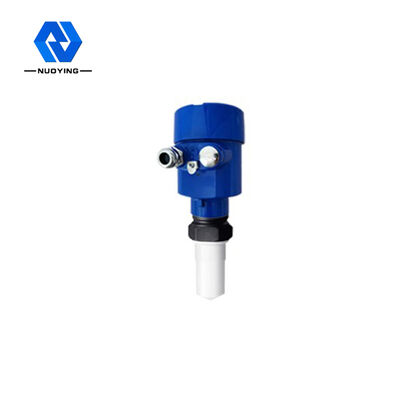

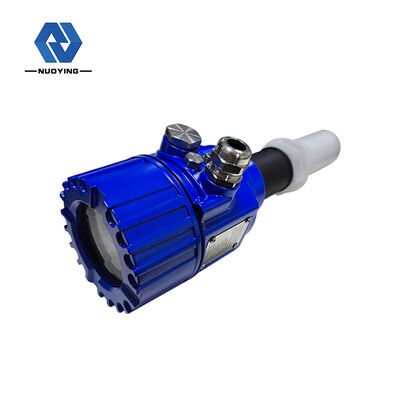

NYRD805 เครื่องวัดระดับเรดาร์เหลวแบบแท่งพร้อมเสาอากาศ PTFE 26GHz
หลักการทำงานของเครื่องวัดระดับเรดาร์ NYRD805 26GHz
เครื่องวัดระดับเรดาร์ เซ็นเซอร์ซีรีส์ NYRD80X เป็นเครื่องมือวัดระดับเรดาร์ความถี่สูง 26GHz พร้อมระยะการวัดสูงสุด 80 เมตรเสาอากาศได้รับการปรับให้เหมาะสมยิ่งขึ้น และไมโครโปรเซสเซอร์ที่รวดเร็วรุ่นใหม่สามารถดำเนินการวิเคราะห์และประมวลผลสัญญาณในอัตราที่สูงขึ้น ทำให้สามารถใช้เครื่องมือนี้ในกาต้มน้ำปฏิกิริยา ถังขยะแข็ง และเงื่อนไขการวัดที่ซับซ้อนบางอย่างได้
เสาอากาศตำแหน่งวัตถุเรดาร์ปล่อยคลื่นไมโครเวฟแบบแคบซึ่งส่งผ่านเสาอากาศลงด้านล่างหลังจากที่คลื่นพัลส์สัมผัสพื้นผิวของตัวกลางที่วัดได้ คลื่นจะสะท้อนกลับและรับโดยระบบเสาอากาศอีกครั้งสัญญาณจะถูกส่งไปยังส่วนวงจรอิเล็กทรอนิกส์และแปลงเป็นสัญญาณระดับวัตถุโดยอัตโนมัติ (เนื่องจากพัลส์เดินทางเร็วมาก เวลาที่ใช้สำหรับคลื่นแม่เหล็กไฟฟ้าเพื่อไปถึงเป้าหมายและสะท้อนกลับไปยังเครื่องรับเกือบจะในทันที)
พารามิเตอร์ทางเทคนิค เครื่องวัดระดับเรดาร์ NYRD805 26GHz
| แอปพลิเคชันทั่วไป | ของเหลวด้วยกระบวนการง่ายๆ |
| รุ่นสินค้า | NYRD801 |
| วัสดุเสาอากาศ | ไฟเบอร์ |
| ช่วงการวัด | 10m |
| กระบวนการเชื่อมต่อ | เกลียว หน้าแปลน (อุปกรณ์เสริม) |
| อุณหภูมิกระบวนการ | -40~+130℃ |
| แรงดันในกระบวนการ | -0.1~0.3MPa |
| แหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย) |
| ความแม่นยำ | ＜0.1%FS |
| ระดับการป้องกัน | IP67 |
| เกรดกันระเบิด | Exia II CT6 |
หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งได้ตามความต้องการเฉพาะของผู้ใช้
คุณลักษณะการออกแบบเครื่องวัดระดับเรดาร์ NYRD805 ความเร็ว 26GHz
1.ขนาดเสาอากาศมีขนาดเล็ก ติดตั้งง่าย;เรดาร์แบบไม่สัมผัส ไม่สึก ไม่มีมลพิษ
2. ไม่ค่อยได้รับผลกระทบจากการกัดกร่อนและโฟมไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของความหนาแน่น อุณหภูมิ และความดันปานกลาง
3. สภาพแวดล้อมที่มีฝุ่นรุนแรงมีผลกระทบต่อการทำงานของเครื่องวัดระดับความถี่สูงเพียงเล็กน้อย
4.ความยาวคลื่นสั้นลง การสะท้อนที่ดีขึ้นสำหรับพื้นผิวแข็งเอียง
5.มุมลำแสงขนาดเล็กและพลังงานเข้มข้น
6. พื้นที่ตาบอดของการวัดมีขนาดเล็กลง และผลลัพธ์ที่ดีสามารถทำได้สำหรับการวัดถังขนาดเล็ก
7.อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูงเพื่อประสิทธิภาพที่ดีขึ้นแม้ในสภาวะที่ผันผวน
8.ความถี่สูง ทางเลือกที่ดีที่สุดสำหรับการวัดสื่อคงที่ไดอิเล็กตริกต่ำ
26GHz NYRD805 Radar Level Meter Application Field
1.โรงไฟฟ้า: อ่างเก็บน้ำ ปั๊มไซโล กระบวยไอน้ำ ที่เก็บเถ้า ถังน้ำมัน ฯลฯ
2.Oilfield: ถังเก็บน้ำมันดิบ, ถังเก็บน้ำมันกลั่น, เครื่องแยกสามเฟส, ถังตกตะกอน, ถังบำบัดน้ำเสีย, ถังโคลนเจาะ ฯลฯ
3.เคมี: หอกลั่นน้ำมันดิบ ไซโลวัตถุดิบ ไซโลกลาง ถังปฏิกิริยา ถังแอมโมเนีย ถังเก็บยางมะตอย ฯลฯ
4.โลหะวิทยา: ไซโลวัตถุดิบ ไซโลวัสดุเสริม ถังบัฟเฟอร์เซลล์อิเล็กโทรไลต์ ฯลฯ
5.แหล่งน้ำ: คลอง อ่างเก็บน้ำ ชลประทานในพื้นที่การเกษตร เฝ้าระวังระดับน้ำในแม่น้ำ เตือนน้ำท่วมฉับพลัน น้ำท่วมเมือง ฯลฯ
6. อาหาร: โรงงานน้ำผลไม้, โรงงานนม, ถังเก็บน้ำตาลดิบ, ถังเก็บมะเขือเทศวาง, ถังเก็บโรงเบียร์ ฯลฯ
7.ยา: ถังเก็บยาจีน ตัวแยก ถังหมัก ฯลฯ
8. การบำบัดน้ำ: อ่างเก็บน้ำ ส้วมซึม ถังบำบัดน้ำ ถังตกตะกอน บ่อน้ำลึก เครือข่ายน้ำดื่ม ฯลฯ
9.กระดาษ: ไซโลวัตถุดิบ หอเก็บ ถังอบแห้ง ไซโลเก็บสารเคมี ฯลฯ
10.อื่นๆ: เหมืองหิน เหมืองถ่านหิน การปกป้องสิ่งแวดล้อม การต่อเรือ และอุตสาหกรรมอื่นๆ
